工业设备用紧凑型配电接线单元结构设计

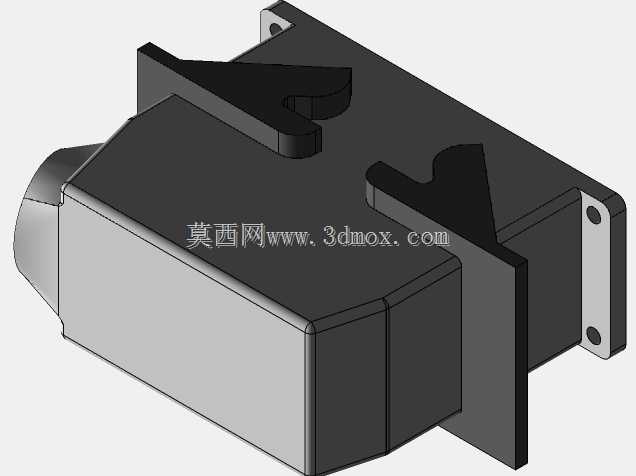

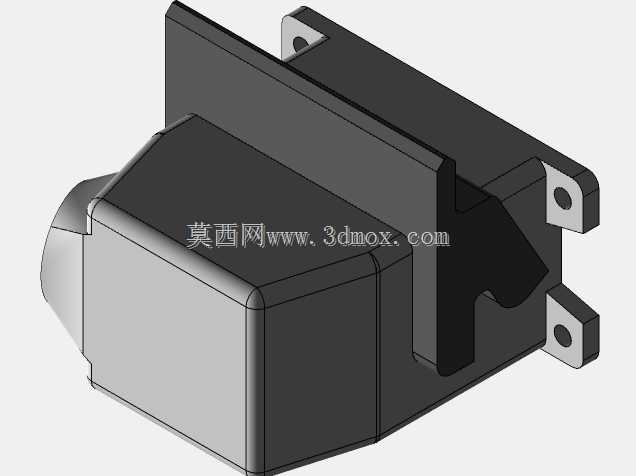

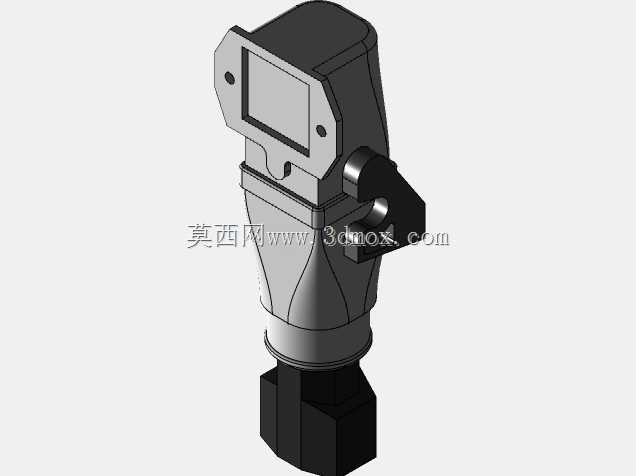

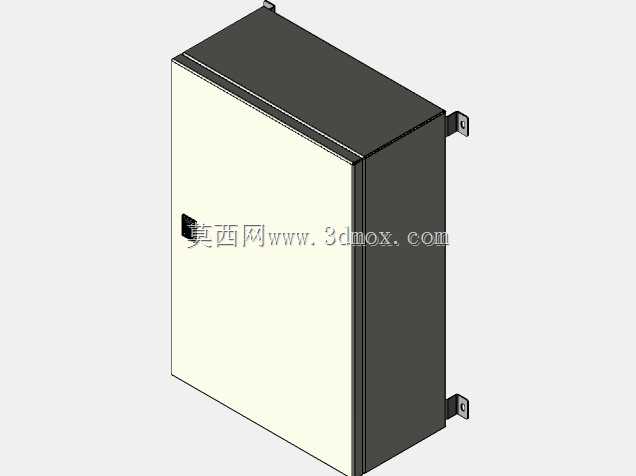

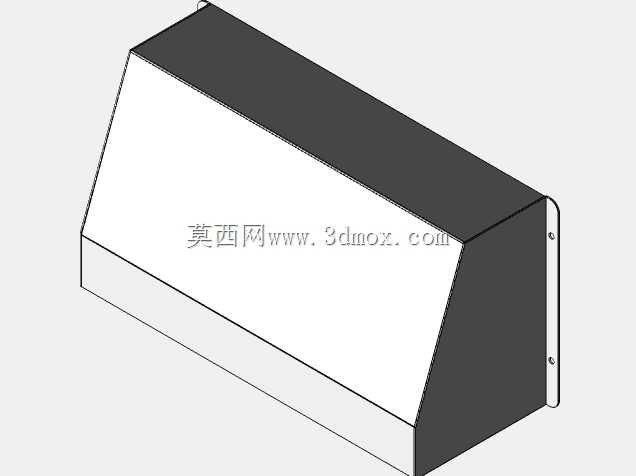

　　在车间生产线、小型集成设备、户外成套装备的配电回路搭建场景里，这类紧凑型配电接线单元是末端配电的核心承载部件，它的核心作用是将上级回路引入的电源进行分路转接，同时为下级的小型执行元件、传感模块、控制回路提供稳定的接线与防护载体，避免零散接线暴露在外引发的误碰、积尘、受潮短路问题。从实际工程落地的角度看，这类配电单元的设计首先要平衡安装空间与接线容量的矛盾，很多小型自动化设备的电控仓预留空间非常有限，因此壳体采用了方正切角的紧凑构型，主体腔体做了内收式的壁厚设计，在保证壳体结构强度的前提下尽可能压缩外部轮廓尺寸，两侧预留的带安装孔的固定耳片，是直接贴合设备安装板的定位结构，孔位间距按照通用的电气安装板模数做了匹配，安装时不需要额外做转接支架，直接用标准螺栓就能完成固定，能大幅减少现场安装的加工工作量。

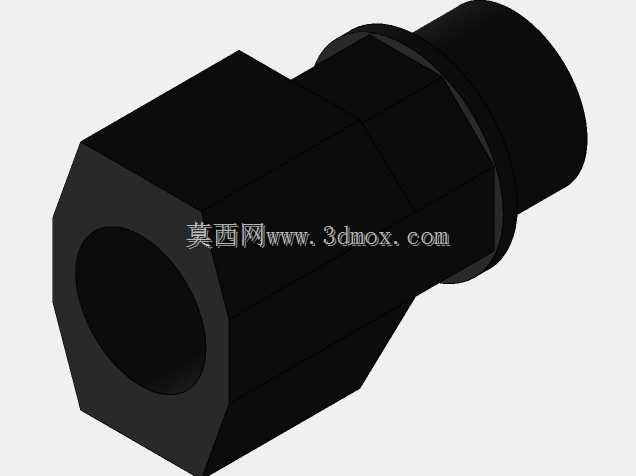

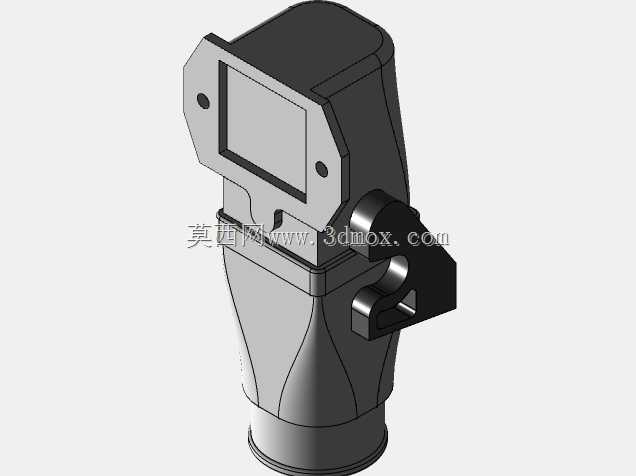

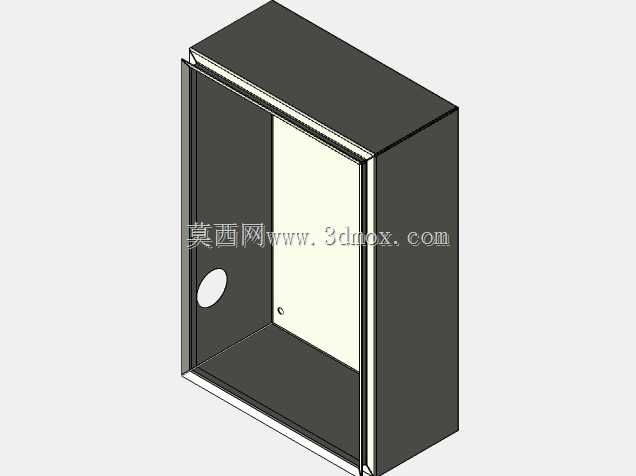

　　从功能结构上看，壳体顶部的两个凸起卡位结构，是专门为上盖快拆设计的卡扣位，不需要额外的螺丝固定，日常检修维护时只需要按压卡位就能掀开上盖完成接线调整，相比传统螺丝固定的配电盒，在频繁调整回路的场景下能节省不少拆装时间。腔体内部预留的接线空间，是按照常规末端配电的接线容量做的规划，能够容纳多组接线端子排的安装，同时预留了进出线的敲落孔位，现场施工时可以根据线缆的走向选择不同方向的进线口，避免线缆过度弯折损伤线芯。壳体的边角做了小圆角过渡处理，一方面是避免注塑或者钣金加工时的应力集中，提升壳体的抗冲击能力，另一方面也能防止安装维护时尖锐边角划伤操作人员。

　　设计过程中需要重点考虑安装边界的适配性，这类配电单元的安装面要保证和设备安装板完全贴合，因此固定耳片的平面度公差需要控制在合理范围内，避免安装时出现壳体翘曲导致上盖密封不严的问题。进出线位置的预留空间要考虑常规线缆的弯曲半径，不能因为腔体空间过小导致线缆弯折过度影响绝缘寿命。同时壳体表面做了哑光防滑的纹理处理，不仅能减少生产过程中表面划痕的明显度，也能在一定程度上提升表面的绝缘性能，避免表面凝露时出现爬电风险。在实际选型应用时，这类配电单元适合用在交流低压回路的末端分接场景，不适合作为主回路的大电流配电载体，它的防护等级能够满足常规室内设备的使用需求，如果应用在多尘、潮湿的户外场景，还需要在接缝处额外加装密封胶条来提升防护能力。

　　从结构建模的角度看，这类部件的建模需要重点关注卡扣配合的公差匹配，卡扣的变形量要控制在材料允许的弹性范围内，避免多次拆装后出现卡扣断裂、松脱的问题。安装孔的位置尺寸需要和通用安装标准对齐，保证不同厂家的同类产品能够实现互换，减少设备维护时的配件适配成本。腔体内部的加强筋布局要合理，既要提升壳体的刚性，避免安装锁紧时出现壳体变形，又不能过多占用内部的接线空间，影响端子排和线缆的排布。整体构型没有多余的装饰性结构，所有的外形特征都是服务于安装、接线、防护的实际功能需求，完全贴合工业部件的实用化设计逻辑，没有冗余的设计元素，能够在控制生产成本的前提下最大化满足末端配电的实际使用需求。
