集成分级破碎功能的球磨生产机组

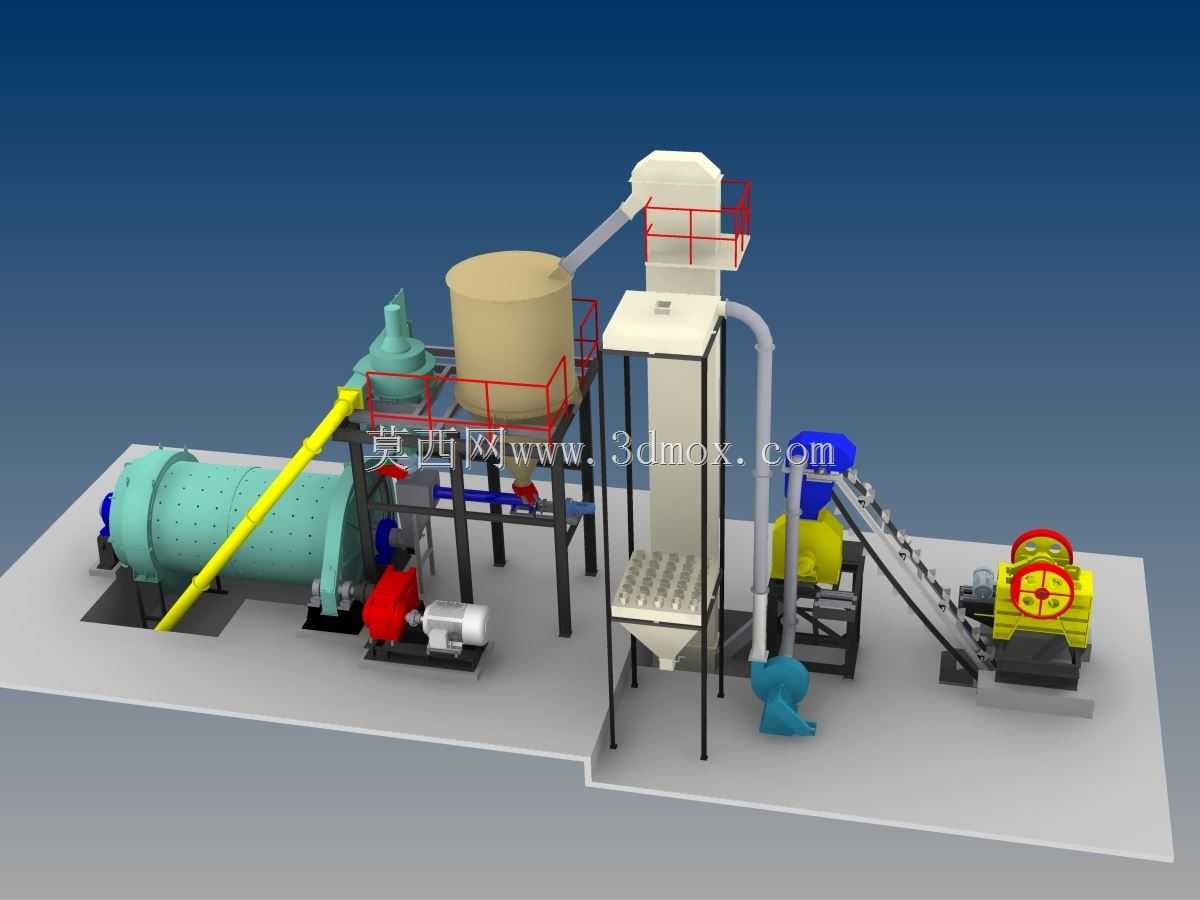

　　这套集成化粉磨作业机组，主要面向金属矿选厂、非金属矿加工、建材原料制备等需要连续完成物料破碎、粉磨、粒度分级的生产场景，替代传统分散布置的单台破碎、磨矿、分级设备，减少工序间的物料转运环节，降低厂区内的物料输送损耗与设备占地。从现场布置逻辑来看，整套机组采用一体化平台式安装设计，所有核心设备均固定在统一的钢制安装基座上，进料端配套倾斜式皮带输送机构，可将经过粗碎的矿石原料连续送入破碎单元，先完成中细碎作业，将入磨物料粒度控制在合理区间，避免过大块物料直接进入球磨筒体造成衬板异常冲击、钢球配比失衡的问题。球磨筒体采用卧式回转结构，筒体内壁铺设耐磨衬板，按照粉磨工艺要求填充不同直径的研磨钢球，筒体回转过程中通过钢球的抛落、

　　研磨作用将物料磨至细粒级，筒体端部分别设置进料口与出料中空轴，出料端连通螺旋分级机构，借助物料沉降速度差异完成粒度分级，符合粒度要求的细粒物料随气流进入后续收集装置，未达标的粗粒物料通过回流管道重新送回球磨筒体进行二次粉磨，避免过磨或者欠磨问题影响最终产品粒度合格率。设计过程中重点考量了各单元的产能匹配关系，破碎单元的处理能力略高于球磨单元的额定粉磨产能，避免出现进料不足导致球磨空磨、或者进料过量造成筒体堵料的问题，分级单元的处理风量与球磨单元的出料浓度做了匹配计算，管道流速控制在合理区间，既保证细粉能够顺利被气流携带输送，又避免流速过快造成管道磨损加剧、粗颗粒被误带入成品段的问题。设备的检修维护通道做了预留设计，

　　球磨筒体的衬板更换位置、破碎机的易损件拆装侧、分级机的筛网更换区域都预留了足够的操作空间，配套的操作平台设置了安全防护栏杆，爬梯角度符合现场作业的安全规范，各驱动电机、减速装置的布置位置避开了物料飞溅区域，同时方便日常巡检时的温度、振动参数检测。安装边界方面，整套机组的进料端高度匹配常规原料上料设备的出料高度，出料端的成品输出接口可直接对接后续选别、烘干或者包装工序，设备基础的载荷按照满负荷运行时的动载荷做了冗余设计，避免长期运行出现基础沉降导致的设备同轴度偏差，各连接管道采用快拆式法兰结构，方便日常检修时的管道拆装，整体布局紧凑，相比同产能分散布置的磨矿生产线，可减少约三成的厂区占地面积，同时缩短物料输送路径，降低生产过程中的无组织粉尘排放。
