塑料合页结构三维设计方案

　　日常接触的各类箱体、小型设备舱门、轻质装饰门板的开合连接场景里，塑料材质的铰接构件一直是兼顾成本与使用体验的主流选择，这类构件不需要承担重载工况下的结构载荷，核心要解决的是反复开合过程中的磨损一致性、安装对位的容错空间、以及与装配基材的贴合度问题。做这类构件的三维结构设计时，首先要跳出金属合页的结构惯性，塑料本身的弹性模量、耐磨特性、成型收缩率和金属完全不同，不能直接把金属合页的尺寸等比例缩放后套用，要先明确构件的实际使用边界：常规应用场景下单片合页承载的门板重量不超过2.5kg，开合频次按日常使用场景测算约为日均15次，设计寿命要覆盖至少1万次开合循环，这个参数边界确定后，后续的结构细节才有落地的依据。

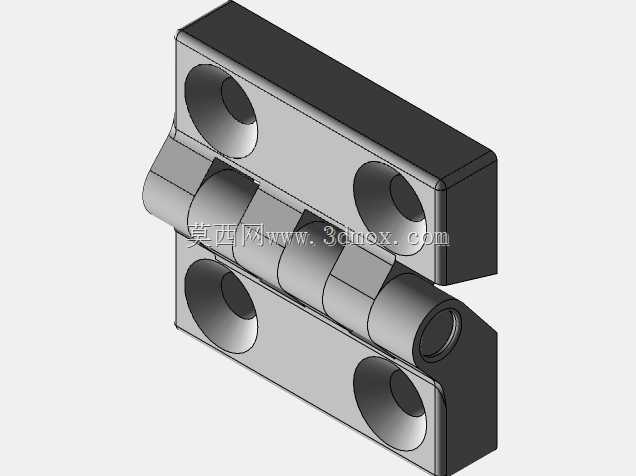

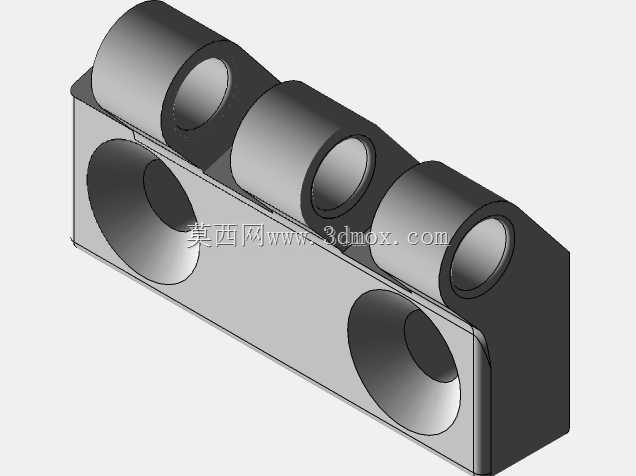

　　从结构功能拆分来看，这类塑料合页分为固定页片、铰接转轴、活动页片三个核心部分，两个页片的安装面都做了下沉式的螺丝孔位设计，孔位周边做了0.8mm的环形加强筋，避免螺丝锁附时页片出现应力发白甚至开裂的问题，加强筋的高度没有超过页片的基准平面，不会影响安装时页片和装配面的完全贴合。铰接部分没有采用金属转轴嵌件的方案，而是用了同材质的转轴凸台与轴孔过盈配合的结构，过盈量控制在0.12mm-0.15mm之间，这个数值是经过反复验证的：过盈量太小，开合过程中会出现轴孔旷量，门板下垂错位；过盈量太大，装配时需要的压入力过大，容易导致轴孔边缘撑裂，而且开合阻尼过大，使用手感生涩。转轴的接触面上做了0.05mm深度的微储油槽，装配时可以填充少量硅基润滑脂，降低长期开合的磨损量，避免塑料件干磨产生的异响和碎屑。

　　设计过程中特意把两个页片的对接边缘做了1.2mm的圆弧倒角，开合到最大角度175度的时候，两个页片的边缘不会出现硬干涉，同时预留了0.3mm的间隙，避免加工公差累积导致开合卡滞。页片的整体厚度做了差异化设计，安装面的基础厚度是2.2mm，靠近转轴的位置逐步加厚到3.5mm，这个区域是开合过程中应力最集中的位置，加厚处理可以避免长期开合出现根部断裂的问题，同时不会过度增加材料用量。安装孔位的间距做了标准化设计，适配市面上常见的轻型门板安装孔距，不需要用户二次打孔调整，孔位的沉头深度是1.5mm，适配M3规格的平头自攻螺丝，锁附后螺丝头完全沉入沉孔内，不会突出页片表面刮伤接触的基材。

　　从安装边界来看，合页处于闭合状态时的整体厚度是5.8mm，展开到最大开合角度时，转轴位置的突出高度不超过7mm，安装时只需要在基材上预留对应厚度的避让空间即可，不需要做深槽预埋，适合表面贴装的应用场景。页片的边缘都做了0.3mm的圆角处理，没有尖锐的飞边棱角，安装和使用过程中不会划伤操作人员或者门板表面。考虑到塑料成型的工艺特性，整个结构的壁厚差控制在1.5mm以内，避免注塑过程中出现缩痕、翘曲的问题，所有的加强筋厚度都不超过主壁厚的60%，防止筋位对应表面出现缩印影响外观。转轴部分的拔模斜度设置为1.5度，既方便模具脱模，又不会影响轴和孔的配合精度，合页开合的阻尼感可以通过调整轴孔的过盈量做微调，适配不同使用场景下的手感需求，比如用在频繁开合的设备检修门上，可以适当减小过盈量让开合更轻便；用在需要保持开合角度的展示门板上，可以适当增大过盈量，让合页自带一定的阻尼保持力，不需要额外添加支撑结构。

　　实际装配测试中，这类塑料合页可以适配ABS、PVC、亚克力、轻质木质板材等多种常见的基材，锁附螺丝时不需要额外加装垫片，页片本身的加强结构已经可以分散螺丝的锁附压力，不会出现基材被压裂的问题。长期使用测试里，在常温常湿环境下完成1.2万次开合循环后，转轴位置的磨损量不到0.1mm，没有出现明显的旷量或者断裂问题，完全可以满足日常民用和轻型工业设备的使用需求。和金属合页相比，这种全塑料结构的合页重量更轻，不会出现生锈腐蚀的问题，本身的材质可以和门板做同色注塑，不需要额外做表面喷涂处理，整体成本只有同规格金属合页的三分之一，在对重量、防腐、成本有要求的场景下有非常明显的应用优势。
