手持式角向打磨磨削工具结构设计

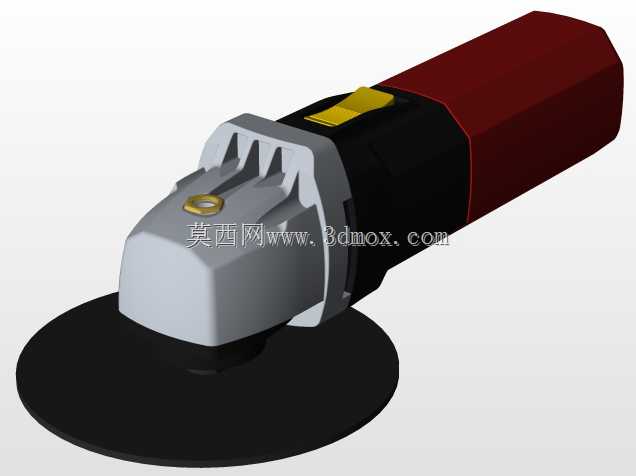

　　这款手持角向磨削工具的三维结构设计，首先要匹配现场作业的实际握持与操作边界，整机握持段采用符合人体工学的柱形轮廓，机身总长度控制在单手握持可稳定施压的合理区间，尾部电池包段做了防滑轮廓处理，作业时手腕可自然贴合机身曲面，长时间握持打磨不会出现局部应力集中导致的操作疲劳。从功能实现逻辑来看，工具头部的角向传动结构将电机轴向输出的动力转向90度传递至磨片安装轴，这个转向结构的壳体采用加厚铸铝轮廓设计，既可以承受打磨作业时的侧向冲击载荷，也能为内部的锥齿轮传动副提供稳定的安装定位基准，避免高速磨削时齿轮啮合间隙变化引发的振动异常。磨片安装端面的法兰定位结构做了同轴度公差预留，安装标准100型树脂打磨片时，可通过快锁压板实现快速装拆，

　　压板的压紧面做了防滑齿形设计，高速旋转时不会出现磨片打滑偏移的问题。机身中部的开关拨块设置在握持拇指可自然触碰的位置，拨块的行程做了分段阻尼设计，轻拨可实现点动控制，拨至锁定档位可保持连续运转，开关周边做了凸台防护结构，作业时飞溅的磨屑不会直接冲击开关按键，也能避免意外磕碰导致的设备误启动。机身尾部的供电模块与主机身采用卡扣式连接结构，卡扣的配合面做了导向斜角设计，更换电池时可快速对位卡合，接缝处设置了橡胶密封筋，可阻挡打磨产生的金属粉尘进入机身内部的电路腔体。从实际应用场景出发，这款工具可覆盖金属构件焊缝打磨、型材切割飞边去除、石材表面粗抛、金属锈层清理等多类作业场景，设计时针对不同作业工况的载荷特性做了结构强化：

　　头部壳体靠近磨片的位置做了加厚挡边，可阻挡磨片碎裂时的碎屑飞溅；机身内部的电机安装座设置了环形减震胶圈，可吸收磨削时产生的高频振动，降低振动传递至握持部位的幅度；出风口设置在机身侧后方，排出的散热气流不会直吹作业面扬起粉尘，同时风道走向做了迷宫式设计，可减少磨屑被吸入电机腔体的概率。在安装边界的考量上，磨片防护罩的安装位设置了多档位调节卡槽，可根据作业角度调整防护罩的遮挡方位，防护罩的厚度满足冲击防护要求，同时不会遮挡作业视线；辅助手柄的安装螺孔设置在头部壳体的左右两侧，可根据操作人员的左右手操作习惯选择安装位置，手柄的握持段做了滚花防滑处理，施加侧向进给压力时不会脱手。整机的重心位置设计在握持段靠前的位置，

　　打磨施压时可借助机身自重提供部分进给压力，不需要操作人员额外施加过大的下压力，降低高空作业或者仰位作业时的操作负荷。传动部分的轴承安装位做了同轴度设计基准，前后轴承的安装孔采用一次装夹加工的工艺基准预留，可保证电机轴与传动齿轮轴的同轴度，减少高速运转时的轴承发热与噪音。机身外壳的拼接缝全部设置在非握持面，拼接处做了错位止口设计，既可以提升整机的结构刚性，也能避免粉尘从接缝处进入机身内部。开关的接线部位设置了走线槽与压线结构，设备受到跌落冲击时，接线部位不会出现拉扯松脱的问题。磨片安装轴的螺纹旋向与磨片旋转方向相反，设备启动旋转时，磨片的反作用力会带动压板自动锁紧，不会出现运转时压板松脱的安全隐患。
