折叠式墙面承重三角支撑支架结构

　　日常工装与民用场景里，这类折叠三角支撑的使用频次远高于多数固定式支撑构件，不管是车间临时工位的置物台搭建、商用空间的折叠搁板安装，还是小户型家居的可收放台面固定，都能看到这类结构的身影。和常规固定式三角支架不同，这款支撑的核心设计逻辑是在保证额定承重能力的前提下，实现闲置状态下的向下翻折收纳，避免支架突出墙面占用通行空间，尤其适合通道旁、狭小操作区这类对空间利用率要求较高的安装场景。

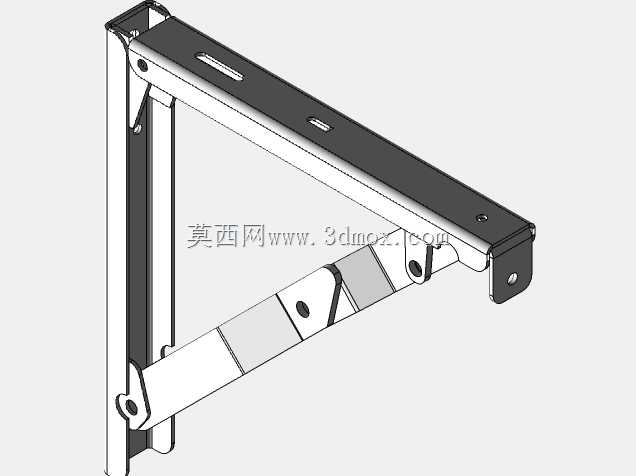

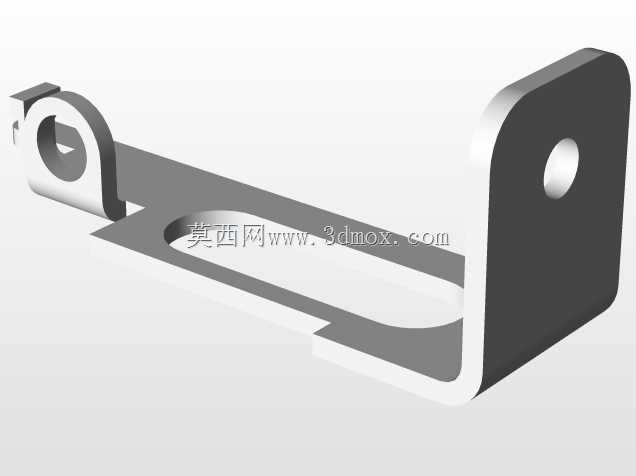

　　从结构组成来看，整个支架分为三个核心受力部分：贴墙固定的竖置安装臂、水平承载的横置托臂，以及中间的斜向折叠撑杆。竖臂上预留了两个长圆形安装孔，孔位做了沉台处理，安装时螺丝头可以完全沉入孔内，不会突出表面干涉横臂的收放动作；长圆孔的设计也给安装时的孔位偏差留出了调整余量，不需要在墙面打孔时做到绝对精准，降低现场安装的对位难度。横臂的上表面是完全平整的承托面，上面同样开设了两个长圆形固定孔，用来和上方的搁板、台面进行锁附固定，避免搁板在承重时出现横向滑移；横臂的前端做了圆弧包边处理，没有尖锐的直角外露，日常使用时不会剐蹭磕碰过往人员的衣物或皮肤。

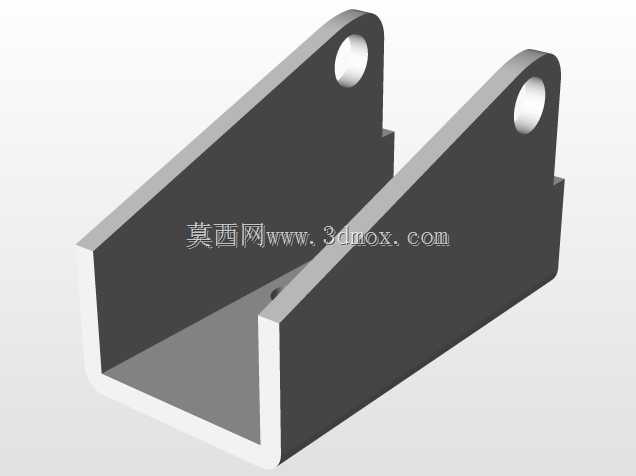

　　中间的斜撑是整个折叠功能的核心实现部件，斜撑和竖臂、横臂的连接位置都采用了铆接式转轴，转轴的配合间隙控制在极小范围内，既保证转动时没有卡滞感，又不会因为间隙过大出现承重时的晃动感。斜撑本身采用了分段式的加强结构，杆身冲压出了内凹的加强筋，不需要额外增加板材厚度就能大幅提升杆身的抗弯曲能力，在额定承重范围内不会出现斜撑弯折变形的问题。当支架展开到工作位置时，斜撑会刚好顶在横臂下方的限位凸台上，此时整个三角结构形成稳定的受力三角形，竖向载荷会通过横臂传递到斜撑，再分别分散到竖臂的两个墙面固定点上，受力路径清晰直接，没有多余的传力环节，能最大程度降低结构内应力。

　　安装边界方面，这类支架的竖臂总长度根据承重等级不同有明确的适配范围，常规款竖臂长度在150mm到300mm区间，对应的横臂展开长度和竖臂长度匹配，保证三角结构的受力角度维持在30度到45度的最优区间，这个角度下斜撑的受压承载力和横臂的抗弯承载力能达到最优平衡，不会出现角度过陡导致横臂端部下挠，或是角度过缓导致斜撑受力过大失稳的问题。安装时对墙面的基础强度有明确要求，实心砖墙、混凝土墙面可以直接用膨胀螺丝固定，如果是空心砖墙、轻质隔墙的场景，需要提前在墙内预埋固定背板，避免承重时固定点被拔出。

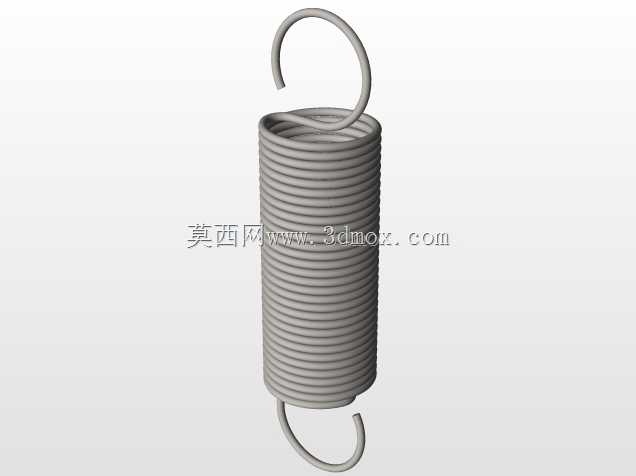

　　实际使用过程中，需要收纳时只需要向上轻抬横臂，触发斜撑和横臂之间的解锁结构，就可以将横臂向下翻折贴到墙面上，整个收纳过程不需要借助任何工具，单手就可以完成操作；展开时同样只需要将横臂向上抬起到水平位置，斜撑会在自身重力和转轴扭簧的辅助下自动卡入限位位置，不需要额外手动拨正撑杆，操作十分便捷。和市面上同类产品相比，这款支架的所有转动位置都没有采用塑料卡扣作为受力件，全部采用金属件接触传力，长期反复折叠使用也不会出现塑料件老化断裂的问题，使用寿命能满足高频次使用场景的需求。

　　在建模细节处理上，所有板材的折弯角都做了合理的内R角处理，和实际钣金加工的工艺要求完全匹配，没有出现直角折弯的工艺错误；所有孔位的位置、大小都经过实际装配校验，转轴位置的同轴度公差控制在合理范围内，模拟转动过程中不会出现干涉卡滞的问题，导出工程图后可以直接用于钣金下料、冲压折弯的生产加工，不需要再做额外的工艺调整。
