穿壁式法兰连接筒体安装结构设计

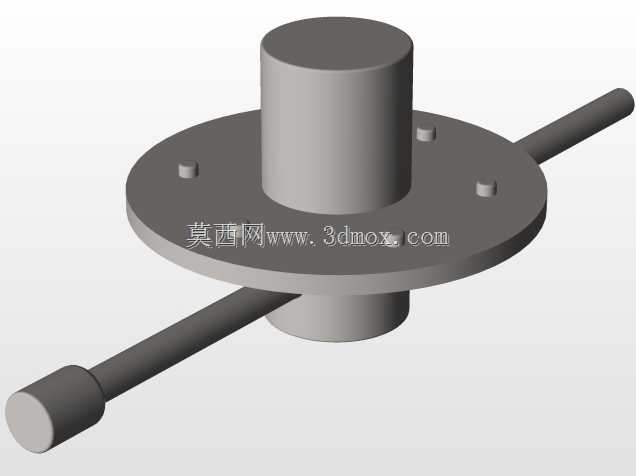

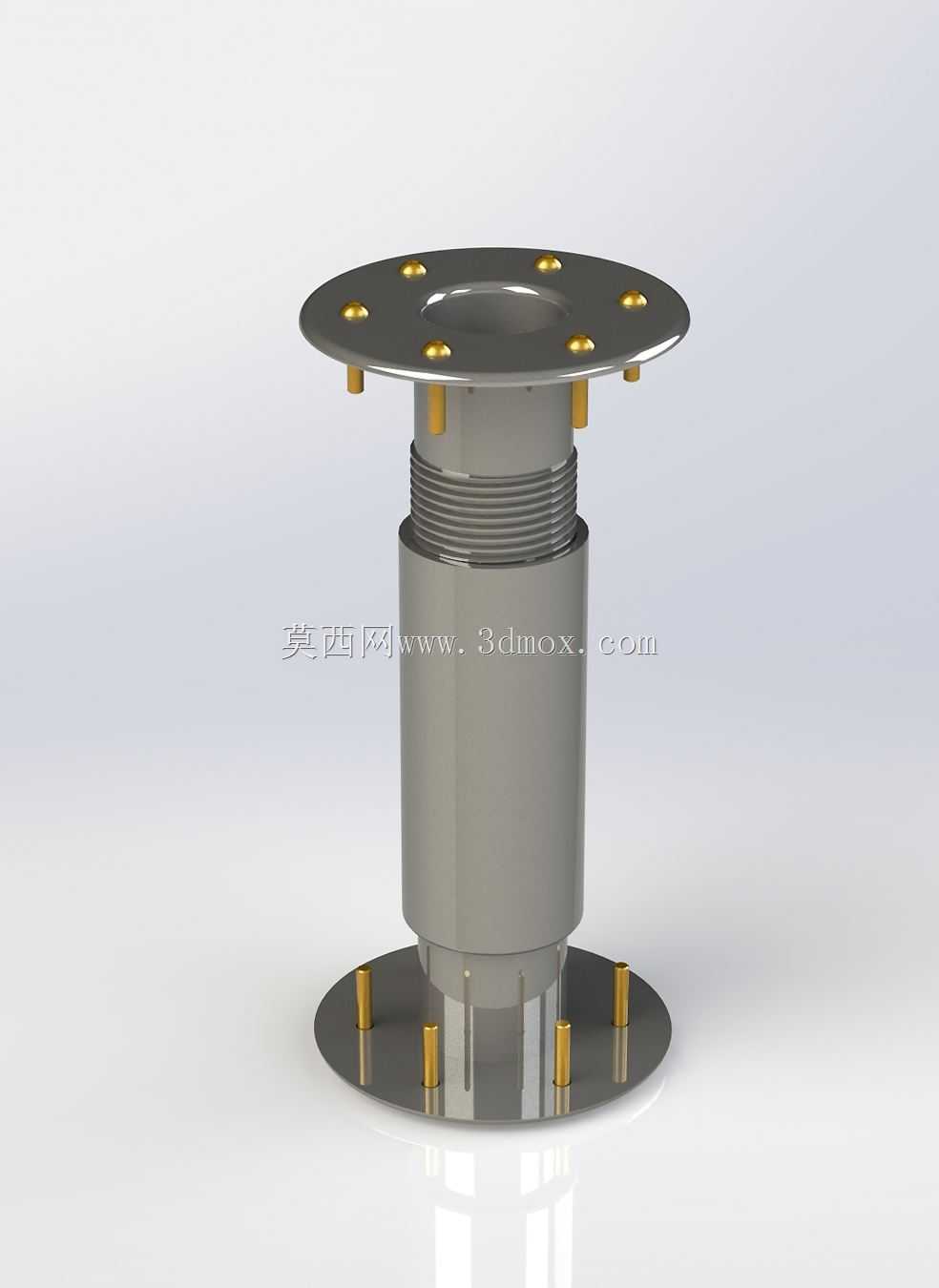

　　这套结构主要应用于常压储液、储料箱体的侧壁穿通连接场景，常见于水处理箱体、化工储液槽、小型试验水箱的管路接驳部位，用来实现箱体内部与外部管路的连通，同时保证接驳位置的密封性能，避免箱内介质从穿壁位置渗漏。从结构组成来看，整套构件分为外侧法兰端、穿壁筒体、内侧固定端三个部分，配套对应规格的紧固螺栓完成装配。设计阶段首先要确认箱体侧壁的开孔尺寸，穿壁筒体的外径要小于侧壁开孔直径，预留足够的安装调整间隙，避免现场安装时筒体无法顺利穿入开孔，同时间隙量不能过大，否则后续密封处理的难度会提升，常规工况下预留1-2mm的环形间隙即可满足安装与密封需求。法兰端的设计采用标准圆形法兰结构，法兰盘上均匀分布螺栓过孔，

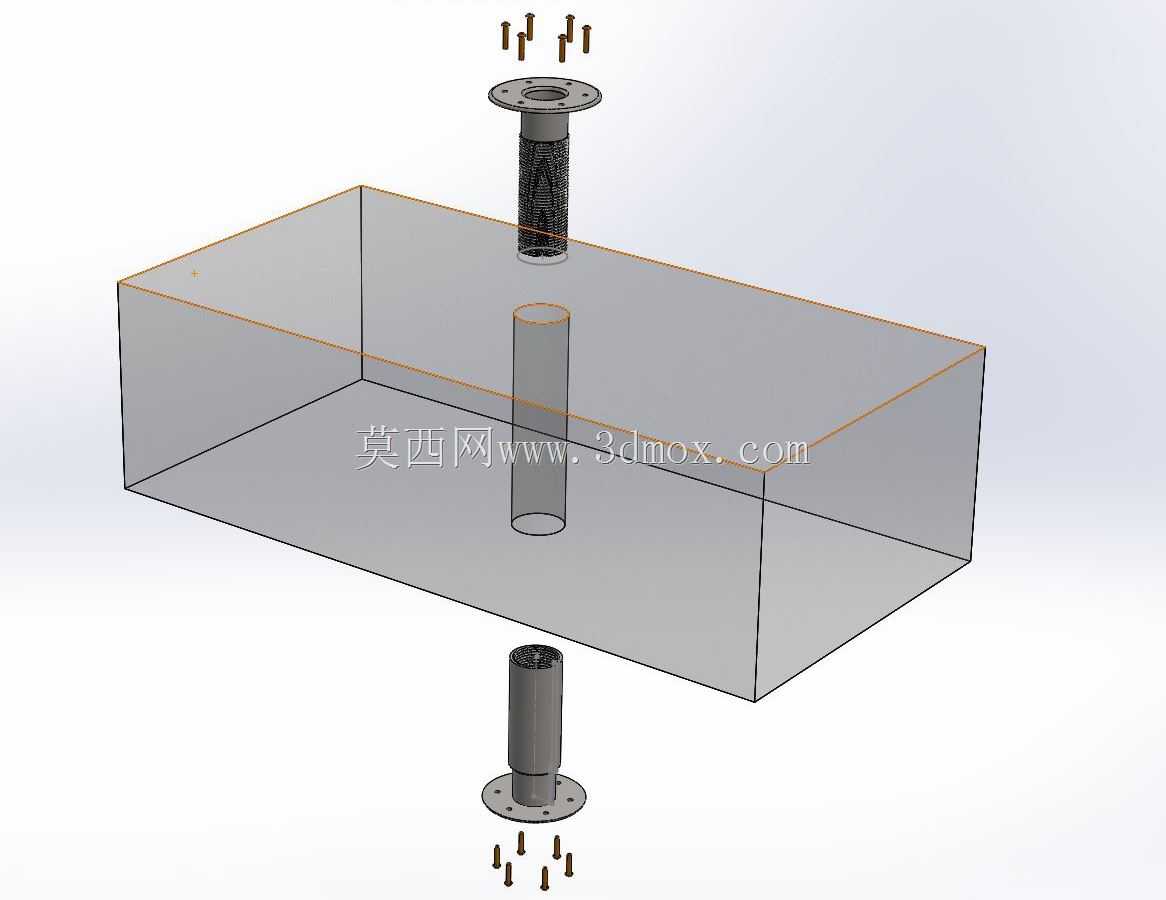

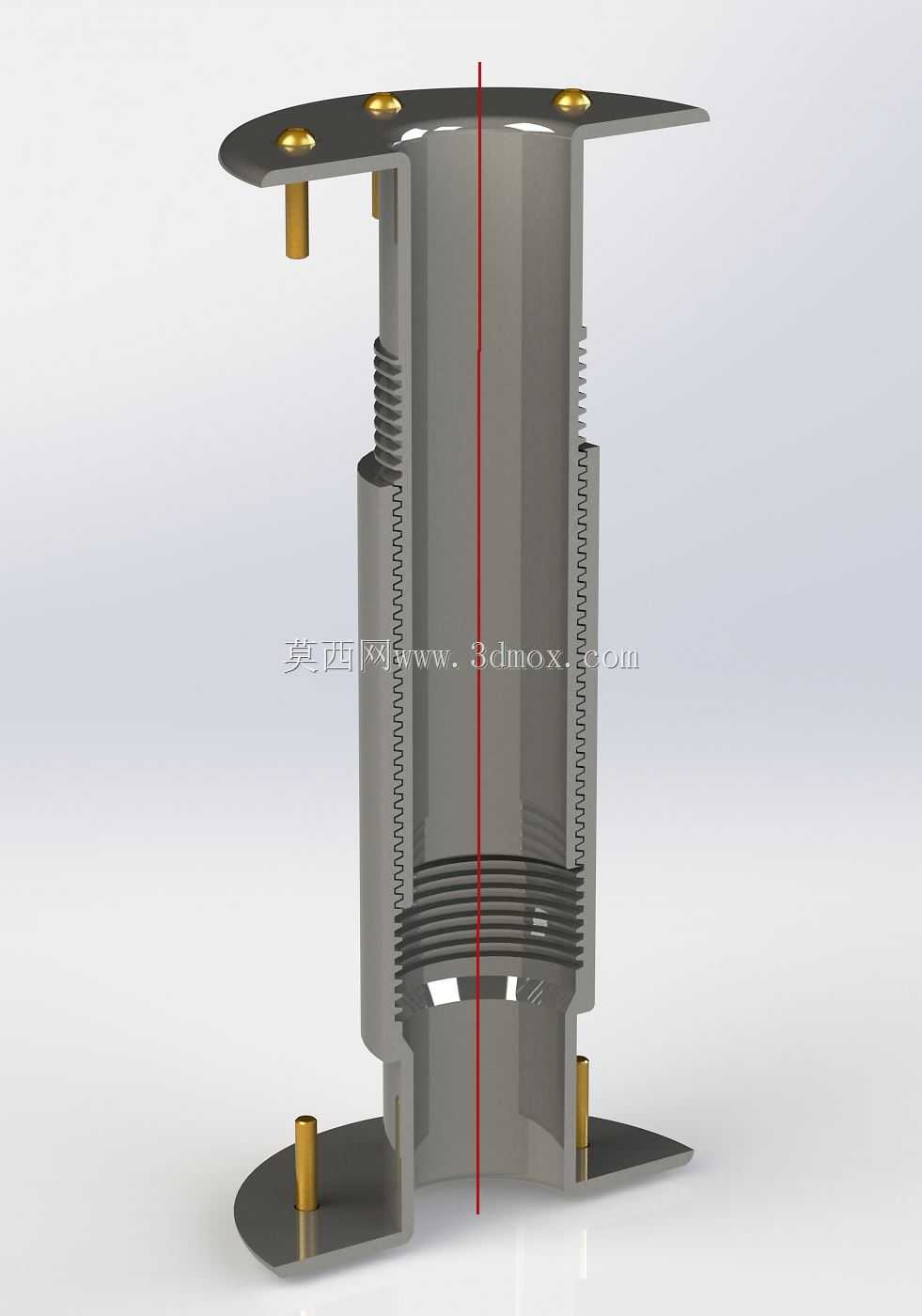

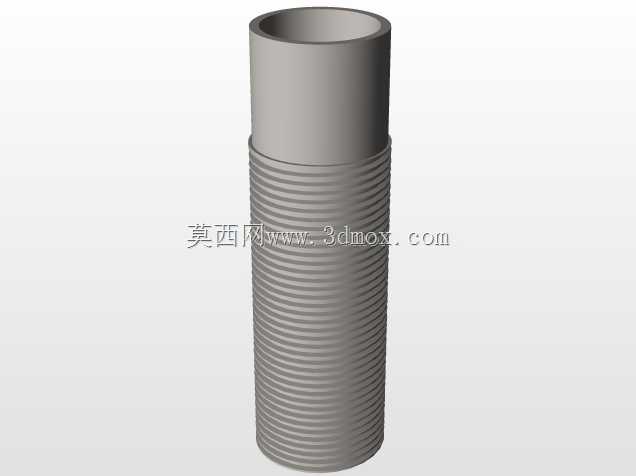

　　孔位的节圆直径要匹配对应通径管路的连接标准，保证外部管路可以直接对接，不需要额外制作转换接头。穿壁筒体的长度需要根据箱体侧壁的厚度来确定，要保证筒体穿过侧壁后，内侧有足够的长度来安装固定端的压合结构，同时不能突出箱体内部过多，避免干扰箱内其他构件的布置，或是在介质流动过程中产生不必要的扰流。内侧固定端同样采用带安装孔的法兰压盘结构，装配时将筒体从箱体外侧穿入侧壁开孔，在箱体内部将压盘套在筒体端部，通过紧固螺栓将内外两侧的法兰盘同时向箱体壁面压合，配合接触面的密封垫片，就能实现穿壁位置的固定与密封。设计过程中需要重点校核法兰盘的厚度，根据箱内介质的工作压力计算法兰盘的抗弯强度，避免压合紧固后法兰盘出现翘曲变形，

　　导致密封面贴合不严产生渗漏。螺栓的规格选择要匹配法兰盘的厚度与压紧力需求，螺栓的分布数量要保证整个密封面的压紧力均匀，避免局部压力不足出现密封失效。实际安装时，需要先处理箱体侧壁开孔的毛刺，保证开孔端面平整，密封垫片要根据输送介质的特性选择对应材质，输送普通清水可以采用橡胶垫片，输送弱腐蚀性介质则需要更换为四氟材质垫片。紧固螺栓时要采用对角交替紧固的方式，逐步施加扭矩，不能单次将单个螺栓完全拧紧，否则会导致法兰盘偏斜，密封面受力不均。这套结构的优势在于安装拆卸便捷，后期维护时只需要拆除紧固螺栓就可以将整个穿壁构件从箱体上取下，不需要对箱体本体进行破坏性拆解，同时结构的通用性强，只需要调整筒体长度与法兰通径，

　　就可以适配不同厚度的箱体与不同管径的接驳需求。在建模过程中，所有配合面都预留了合理的公差，筒体与压盘的配合采用间隙配合，方便现场装配时的调整，法兰盘上的螺栓过孔直径比螺栓公称直径大1mm，抵消安装时的孔位偏差。另外结构整体没有复杂的异形曲面，所有构件都可以采用常规的车削、钻孔工艺加工完成，不需要特殊的加工设备，加工成本低，适合批量制作应用。
