乐高科技系列斗轮挖掘机拼装结构设计

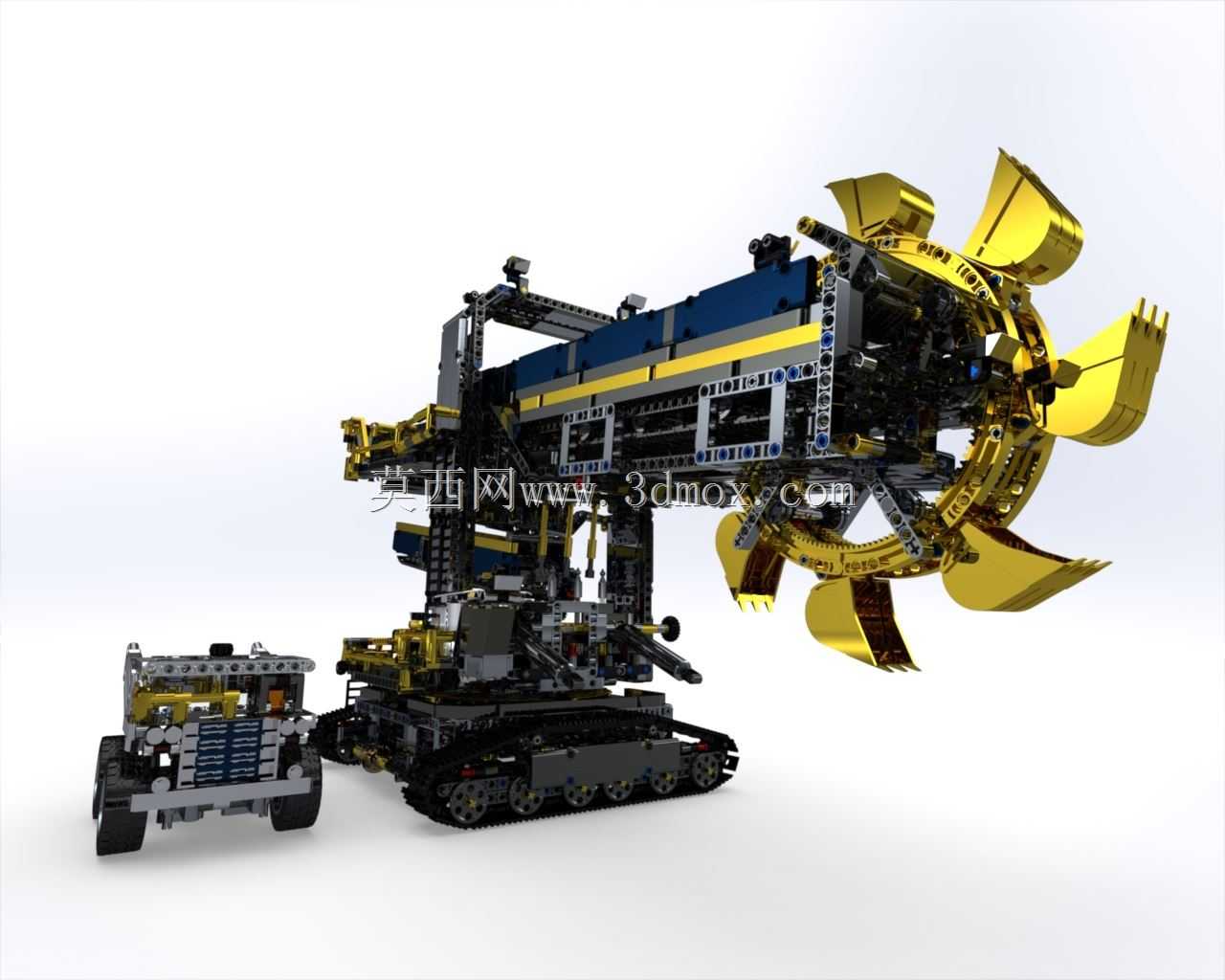

　　这套斗轮挖掘机的积木拼装结构，完全参照真实矿用斗轮挖掘机的作业逻辑做比例还原，没有为了拼装便利性简化核心作业机构的传动逻辑，从履带行走底盘到上部斗轮工作装置，每一处铰接点的活动范围都和实机的作业边界做了对应。在露天矿场、大型土石方转运的实际作业场景里，斗轮挖掘机是连续作业效率最高的挖掘设备之一，不同于单斗挖掘机的间歇挖掘动作，斗轮结构可以通过轮体上均匀布置的料斗，连续完成切削、装料、卸料的循环，这套模型也完整还原了这个核心作业流程的传动链路，斗轮转动时料斗的卸料角度刚好对准上部的输送槽，不会出现积木结构常见的卡滞、掉件问题。

　　从设计思路上看，这套结构没有采用一体成型的大部件做外观填充，底盘部分的履带节是逐节拼接的，每节履带和驱动轮、导向轮的啮合齿位都做了公差匹配，行走时不会出现脱轨的情况，履带的接地长度和整机重心位置做了匹配，即使斗轮完全伸展到最大作业半径，整机也不会出现前倾失稳的问题，这一点和真实挖掘机的重心校核逻辑完全一致——真实设备在设计时会把斗轮最大外伸工况作为最恶劣稳定性工况，核算整机的倾覆力矩和抗倾覆力矩的比值，这套模型在拼装时也能感受到，底盘后部的配重块位置刚好对应实机的配重舱，重量分布完全服务于作业稳定性。

　　上部的回转支承结构采用了多层积木圈的嵌套设计，回转阻尼均匀，既不会因为太松导致工作装置随意转动，也不会因为太紧无法顺畅调整作业角度，和真实挖掘机的回转机构功能逻辑一致，作业时可以通过回转动作覆盖更大的作业扇面，不需要频繁移动整机位置。斗轮臂的俯仰调节机构采用了多连杆支撑结构，调节角度范围刚好覆盖从地面挖掘到最高卸料位的区间，臂架内部的传动杆和斗轮的驱动轴做了同轴连接，转动臂架时不会影响斗轮的动力传输，这一点在很多简化版的积木模型里是被省略的，很多同类模型为了拼装简单，会把斗轮的驱动做成独立的手动结构，和臂架调节完全脱开，而这套结构的传动链路是连贯的，从底盘的动力输入到斗轮转动、输送槽运转，都可以通过统一的驱动端实现联动。

　　配套的小型辅助作业小车，是参照矿场里配合斗轮挖掘机做物料转运的短途运输车设计的，小车的货厢高度刚好和斗轮挖掘机的卸料槽高度匹配，斗轮挖取的物料可以直接通过输送槽卸到小车货厢里，不需要额外调整卸料高度，小车的轮距和底盘高度也做了适配，在模拟的不平整作业面上行走时不会出现卡底的情况。从安装边界来看，这套结构拼装完成后，整机的长度、宽度、高度比例完全协调，斗轮的直径和臂架长度的比值符合实机的设计比例，不会出现斗轮过大导致臂架受力变形的问题，所有外露的传动齿轮都做了限位固定，转动时不会出现齿轮跳齿的情况，每一处铰接点的销轴都采用了跨接固定，不会因为频繁活动出现松脱。

　　在功能特性上，这套结构除了还原核心的挖掘、回转、行走功能，还还原了实机的输送槽可调角度功能，输送槽的末端可以上下调整卸料高度，适配不同高度的接料设备，这和真实斗轮挖掘机的卸料调整逻辑一致——真实作业中，接料设备的高度会因为载重、地面平整度出现变化，需要随时调整卸料槽高度避免物料撒漏。另外，整机的走台、护栏这些附属结构也都做了细节还原，这些结构虽然不参与核心作业传动，但对应了实机的检修通道设计，能直观看到真实设备上人员巡检的行走路径，对于理解大型矿用设备的整体布局有很大帮助。很多人拼积木模型只关注外观相似度，但这套结构的核心价值在于它把真实设备的工程逻辑拆解成了可拼接的积木单元，拼装的过程其实就是在梳理斗轮挖掘机的动力传递路径、稳定性设计逻辑、作业范围边界，对于结构设计从业者来说，拼装过程中能直观感受到大型工程机械在做总体布局时，是如何平衡作业半径、整机稳定性、传动效率这几个核心指标的，比如斗轮的转速不能太快否则物料会被甩出，也不能太慢影响作业效率，这套模型里斗轮的转动比经过了匹配，手动转动驱动端时，斗轮的转速刚好能让料斗里的模拟物料在转到卸料位时顺利滑出，不会在料斗里残留。
