现代320LC挖掘机踏板导向支撑结构

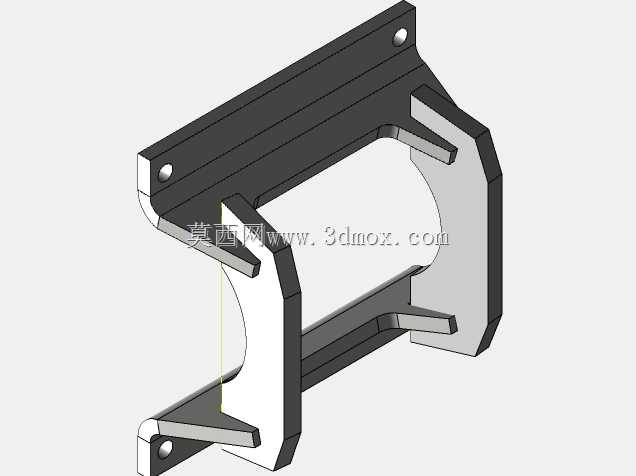

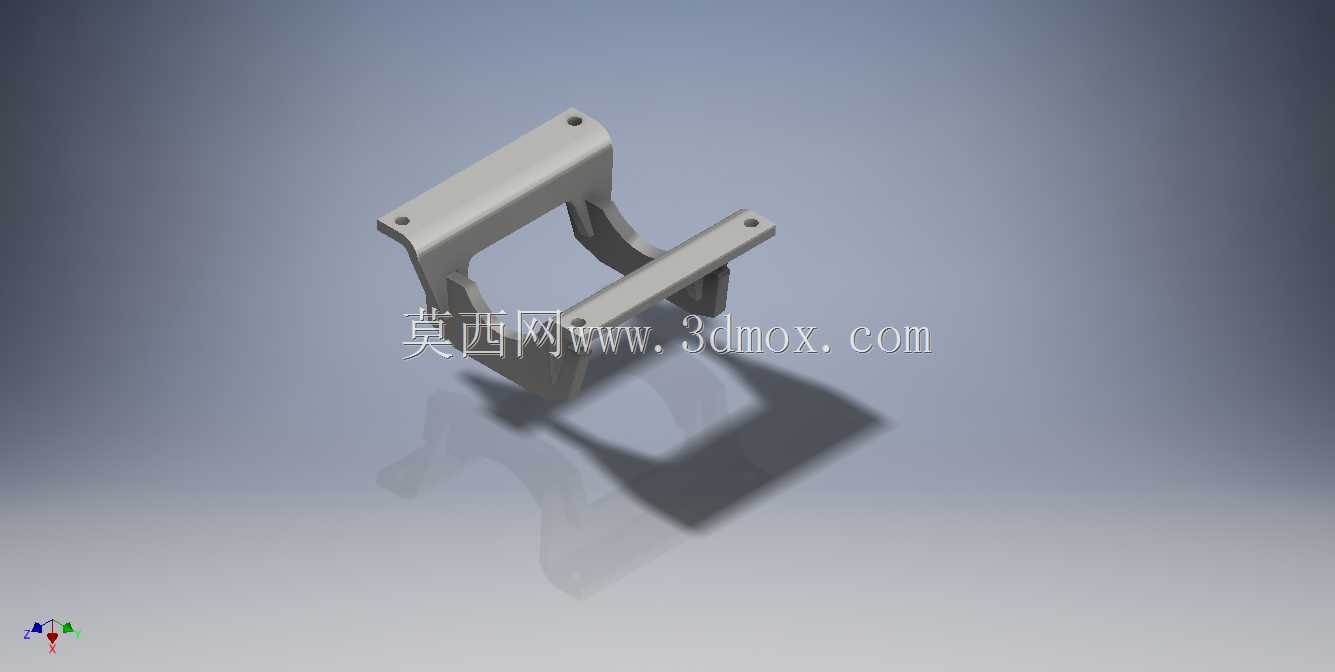

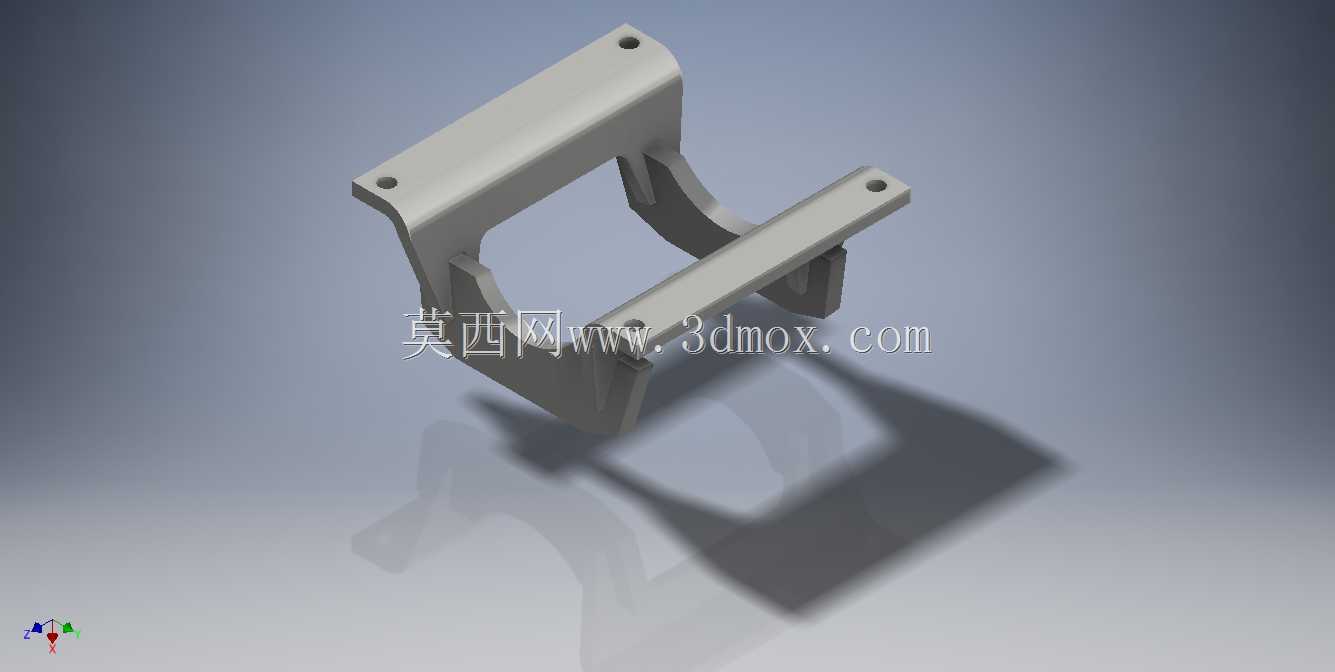

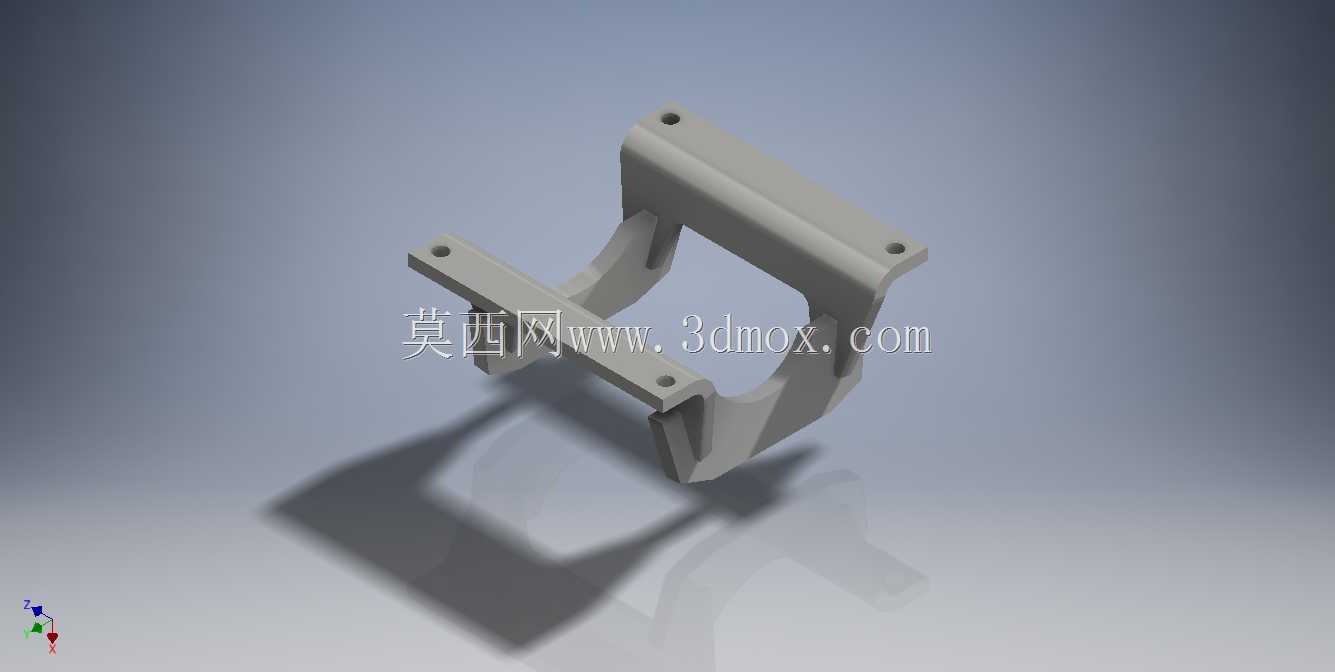

　　该结构件作为履带式挖掘机行走区域的踏板导向支撑部件，主要应用于中型挖掘机驾驶室侧方的上下通行区域，承担踏板限位、导向以及人员踩踏时的结构承载作用，同时为履带侧方的防护结构提供安装定位基准。在挖掘机实际作业场景中，施工场地多为凹凸不平的土石区域、泥泞矿区或者拆迁作业现场，操作人员上下设备时需要稳定的踩踏支撑与明确的踏步导向，避免因踏板移位、支撑不足导致踩空跌落的安全隐患，该部件正是为解决这一实际使用需求设计。从功能特性来看，该结构采用一体化折弯加焊接的框架式构型，上部的平直安装板设置两个同轴安装孔，用于与挖掘机侧机架的预留安装位通过螺栓刚性连接，保证整体结构与主机架的连接强度；下部延伸出的横向支撑臂同样设置安装孔位，

　　用于固定防滑踏板的外侧边缘，中间的镂空框架结构既可以减少结构件自身重量，降低设备的非作业负载，又能在人员踩踏时让附着的泥土、碎石从镂空区域自然掉落，避免杂物堆积在踏板区域造成打滑风险。两侧的弧形导向边做了圆弧过渡处理，没有尖锐棱角，一方面可以在操作人员上下设备时对脚部移动起到导向作用，避免脚部磕碰结构边缘受伤，另一方面在设备行进过程中，能够引导侧方飞溅的碎石、泥块向结构外侧滑落，减少杂物对踏板安装区域的冲击。设计过程中，首先结合中型挖掘机的侧方安装空间边界确定整体外轮廓尺寸，整体安装高度适配常规挖掘机侧踏板距离地面的高度区间，横向跨度匹配履带侧方与机架之间的预留间隙，不会超出设备的整体宽度边界，

　　避免设备在狭窄区域回转时与周边障碍物发生刮碰。结构的壁厚选择兼顾承载能力与轻量化要求，安装孔位的位置度公差控制在合理范围，保证安装时能够与机架、踏板的预留孔位精准对齐，减少现场安装的调整工作量。受力分析阶段，重点考虑人员踩踏时的动载荷冲击，以及设备行进过程中履带带起的碎石冲击载荷，在结构的折弯连接处做了加强过渡，避免长期受交变载荷出现焊缝开裂或者结构变形的问题。结构表面采用与主机架一致的涂装工艺适配设计，安装后能够与设备整体外观保持协调，同时具备足够的防锈耐蚀能力，适应户外施工的潮湿、多尘工况。从安装边界来看，该部件的上部安装面与机架贴合后，螺栓锁紧后不会与周边的液压管路、线缆排布产生干涉，下部的踏板安装位与履带护板之间预留足够的安全间隙，不会在履带张紧调整或者行走振动时与履带部件发生摩擦剐蹭，日常维护时不需要拆卸该结构即可完成周边部件的检查与保养，降低后期运维的工作量。
