带耐磨衬块的盘式回转支撑转子结构

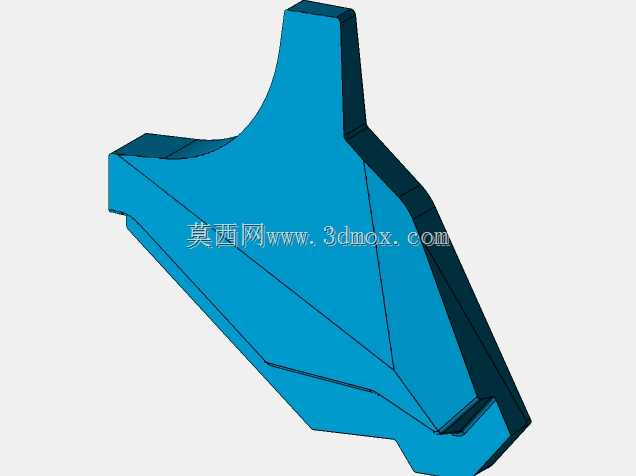

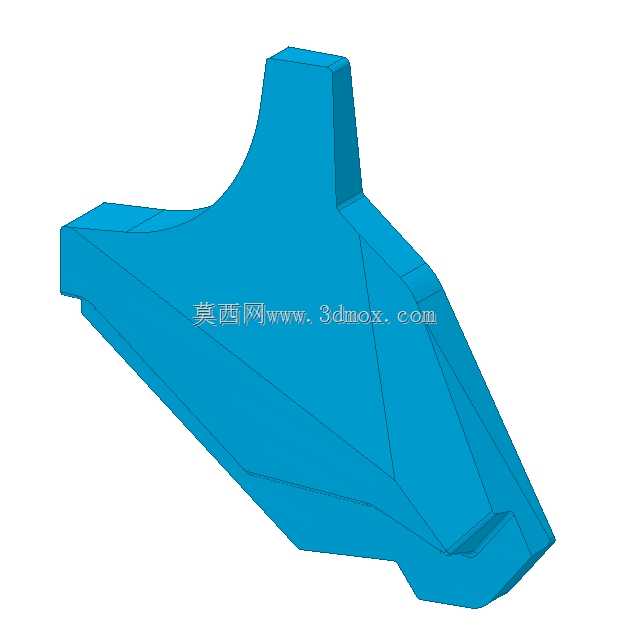

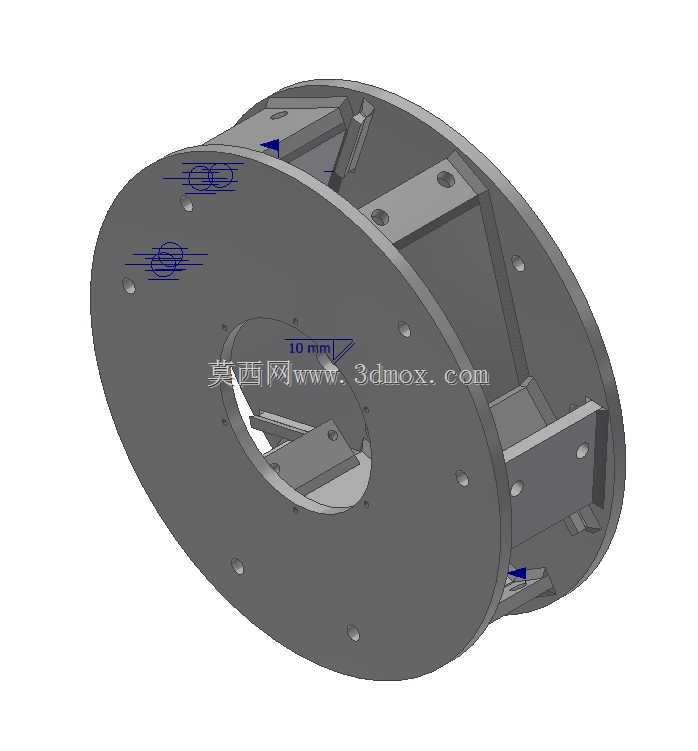

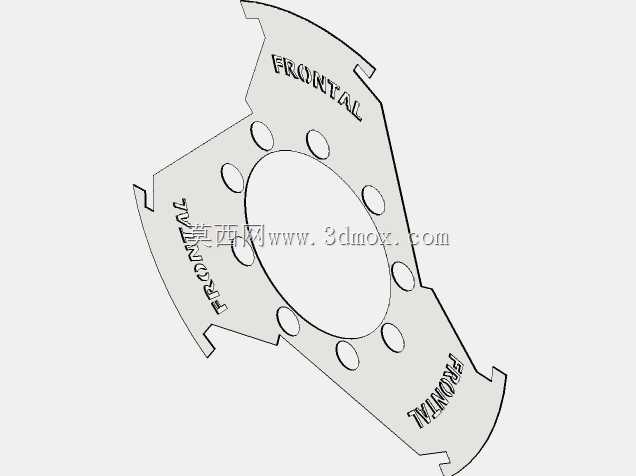

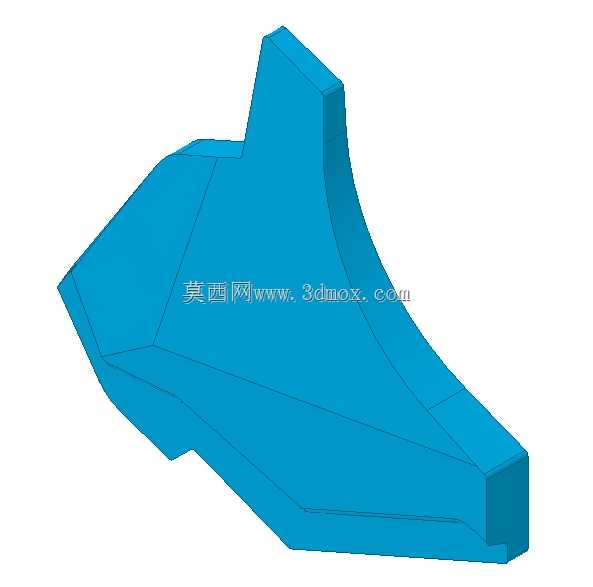

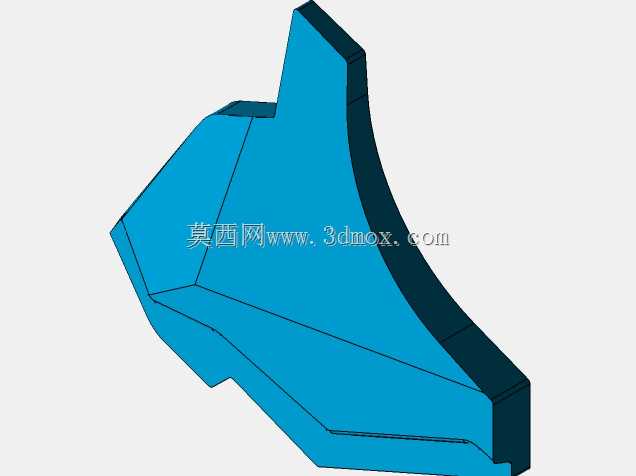

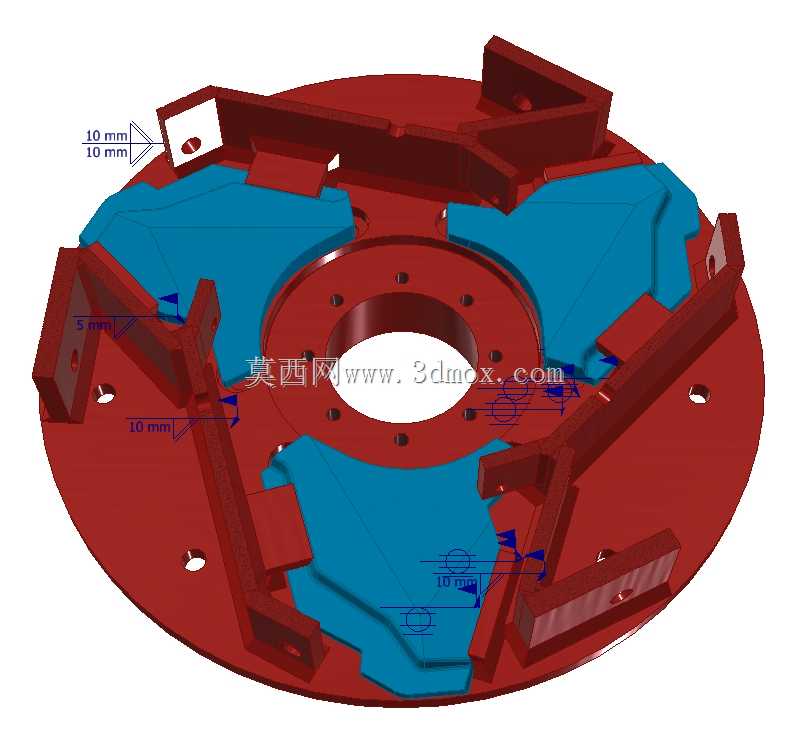

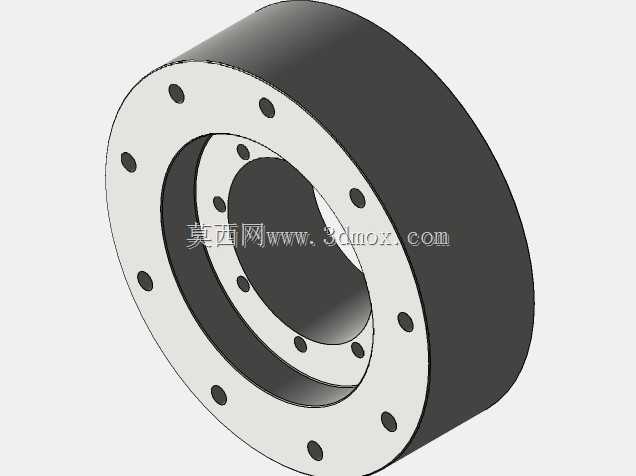

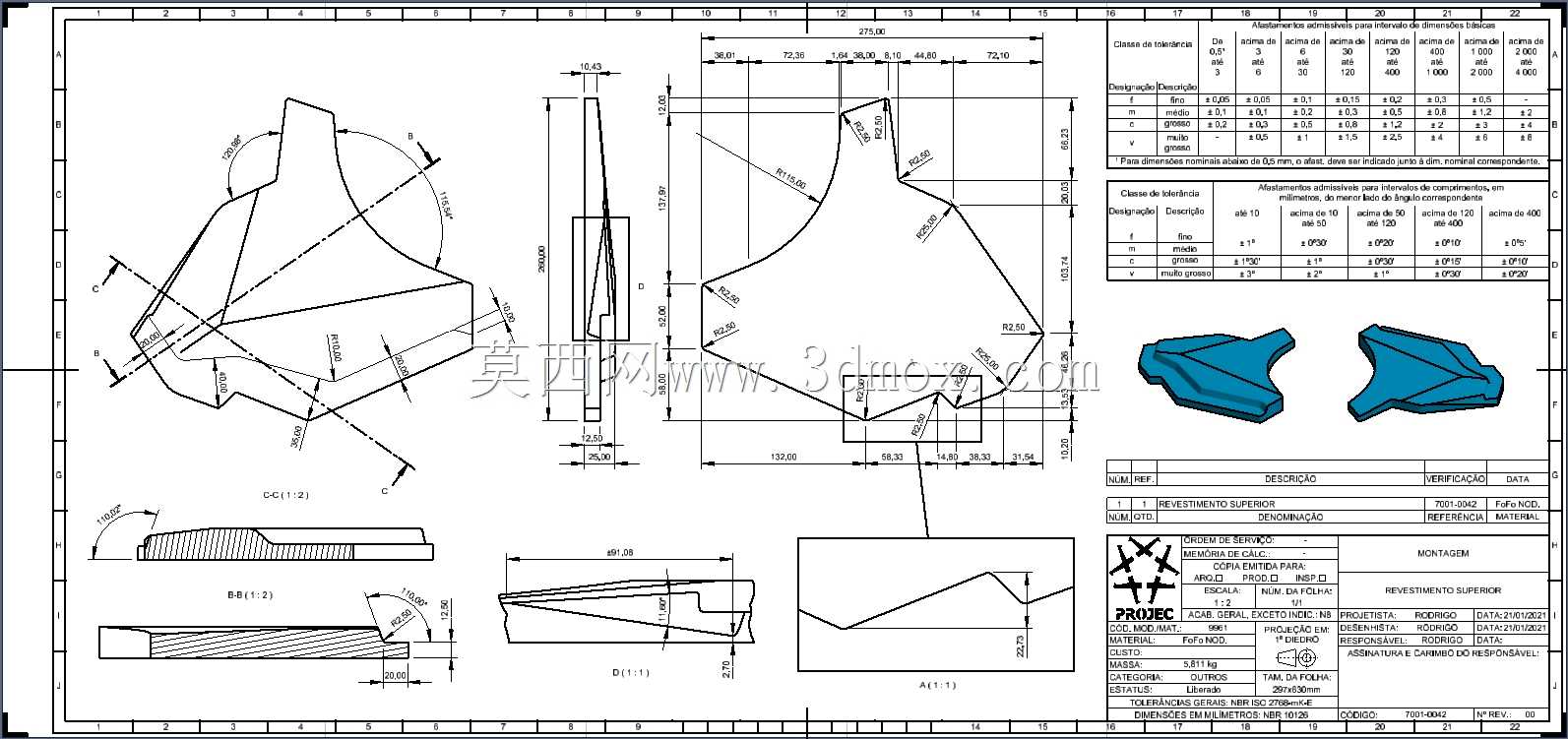

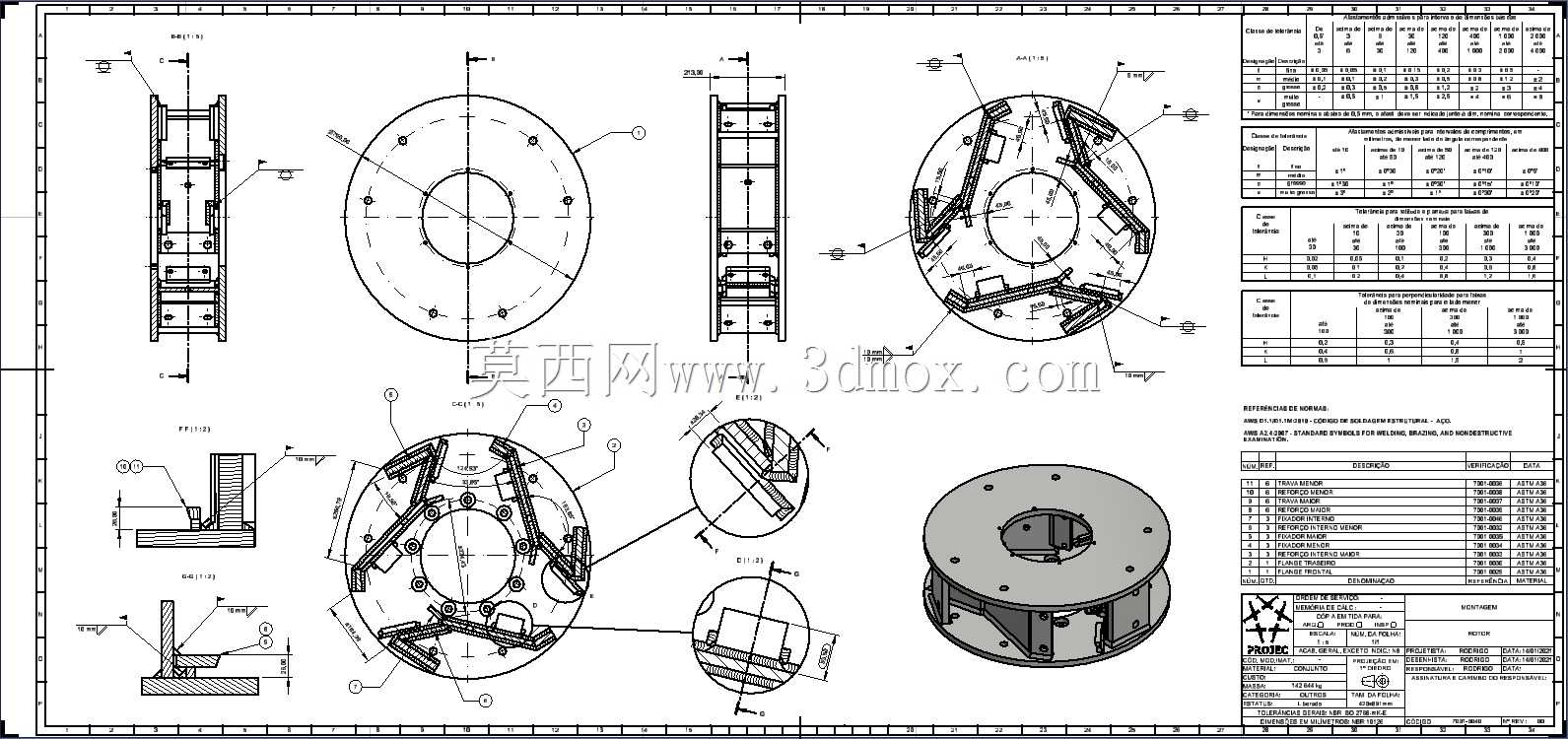

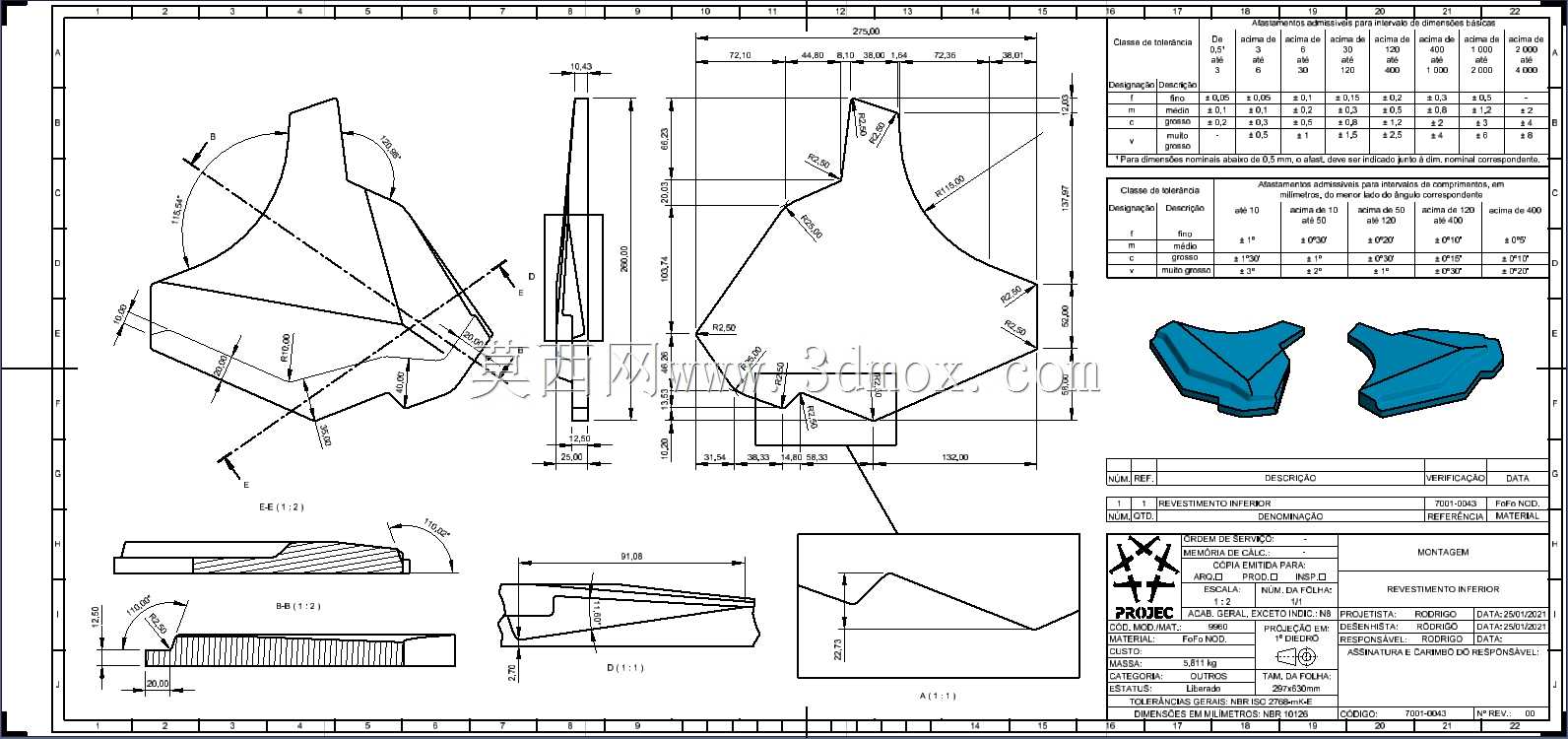

　　该转子构件属于回转类设备的核心承载传动部件，常见应用于散料分级筛分设备、立式冲击破碎设备、高速离心分选设备的工作腔内部，直接参与物料的抛射、导流与承托作业，作业过程中需要持续承受高速物料的冲刷、变载荷回转带来的交变应力，以及不同粒径物料卡滞带来的瞬时冲击载荷，因此结构设计上兼顾了动平衡稳定性与易损件快速更换的需求。从结构布局来看，整体采用圆盘式基体设计，中心设置带均匀螺栓孔的安装法兰，可直接与设备的主轴输出端通过铰制孔螺栓刚性连接，法兰端面加工有定位止口，能够保证转子与主轴的同轴度控制在0.02mm以内，避免高速回转时出现偏心振动。基体盘面沿圆周方向均匀分布三组楔形安装槽，槽内镶嵌蓝色高分子耐磨衬块，衬块的型面采用流线型弧面设计，

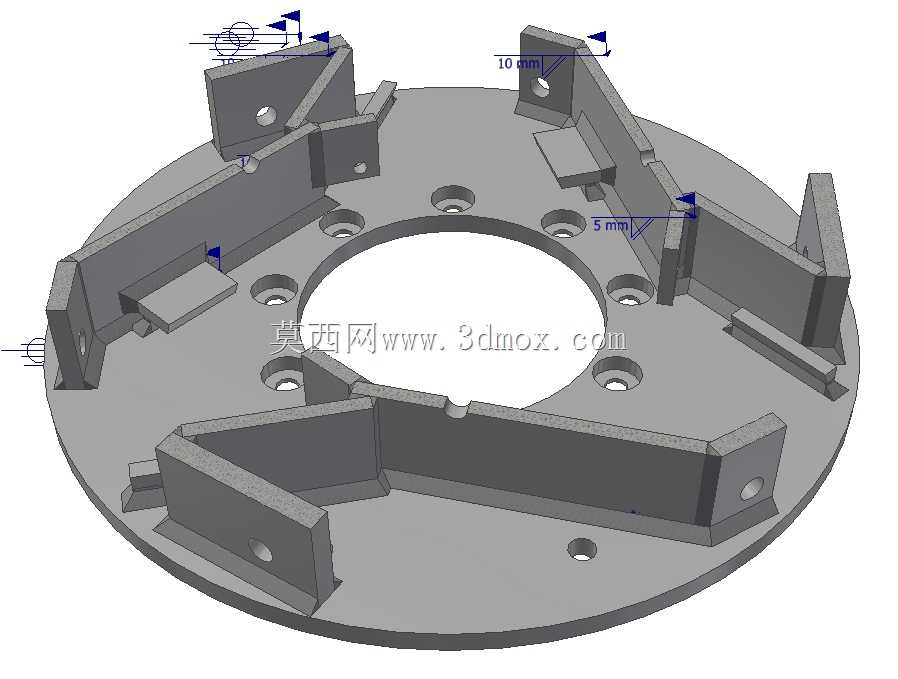

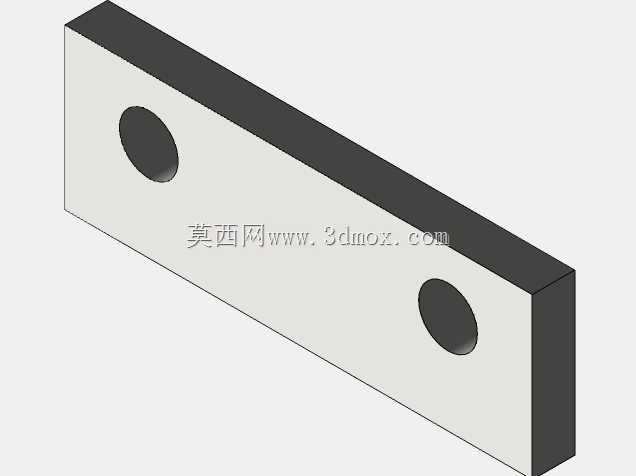

　　能够在转子高速回转时对进入工作腔的物料形成平滑导流，减少物料与构件的硬碰撞角度，降低冲刷磨损速率；衬块与基体槽位之间采用10mm间隙的定位卡接结构，配合侧面的压紧块实现无紧固件快速固定，当衬块磨损到极限厚度时，无需拆解整个转子即可完成衬块更换，大幅缩短设备维护的停机时间。基体上沿周向分布的三个L型径向挡料板，与耐磨衬块的出料边形成10mm宽度的导流通道，能够约束物料的抛射角度，保证物料按照预设的轨迹抛射到设备的工作环带区域，避免物料直接冲刷设备腔体内壁；挡料板与基体之间采用螺栓连接，安装面设置5mm深度的定位沉台，能够承受物料冲击时的剪切力，避免连接螺栓受剪断裂。盘面外缘均匀分布的通孔为动平衡校正工艺孔，

　　在转子完成初装后可通过在孔位加装平衡配重块，将整个转子的动平衡等级控制在G6.3以上，满足最高1500rpm转速下的平稳运行要求，避免高速回转时产生的振动传递到主轴轴承，延长轴承的使用寿命。从安装边界来看，转子的中心法兰止口尺寸适配常规的立式设备主轴轴端，盘面外缘的回转直径与设备工作腔的内壁预留足够的安全间隙，不会在回转过程中与腔体内壁发生刮碰；所有易磨损的工作面均采用可更换结构设计，基体本身采用高强度铸钢材质加工，能够承受长期的交变载荷作用，无需频繁更换基体，仅需定期检查更换耐磨衬块与挡料板即可维持设备稳定运行。设计过程中优先考虑了作业工况的恶劣性，所有棱角位置均做了圆角过渡处理，避免应力集中导致的基体开裂问题；

　　导流面的弧度经过反复校核，能够在保证物料抛射速度的前提下，最大程度降低物料对构件的垂直冲击，减少磨损速率。同时，三组工作单元沿圆周120度均匀分布的布局，从根源上保证了转子的静平衡性能，减少动平衡校正的工作量，也让转子在承受偏载载荷时受力更加均匀，避免单侧受力过大导致的主轴弯曲问题。
