立式支腿结构钢制储液箱体设计

　　在民用供水、小型化工制程、实验室配套等场景中，储液箱体的选型往往需要兼顾占地空间、介质兼容性与安装便捷性，这款立式支腿结构的钢制储液箱体，正是针对小流量、固定点位储液需求开发的结构方案。从实际落地场景来看，这类箱体常被布置在车间边角、建筑屋面、设备旁侧的闲置竖向空间内，区别于卧式储槽对横向安装面的大尺寸要求，立式结构的投影面积极小，能够在不占用主要操作通道的前提下完成储液功能布设。

　　设计初期首先明确了介质适配边界，箱体主体采用钢制板材焊接成型，可兼容常温饮用水存储、弱酸性化学介质暂存两类核心使用需求，板材厚度根据储液高度对应的静压力做梯度匹配，箱体下部靠近支腿位置的板材厚度适当增加，抵消满液状态下底部的液柱压力带来的形变风险，避免长期使用后焊缝处出现应力疲劳渗漏。顶部设置的带密封结构的注入口，既可以满足人工加注、管道对接加注的操作需求，密封结构也能减少外界杂质进入箱体内部，同时避免易挥发介质的无组织逸散，注入口旁预留的通气结构能够平衡箱体内外气压，保证出液时液体可以顺畅流出，不会出现箱内负压导致的断流问题。

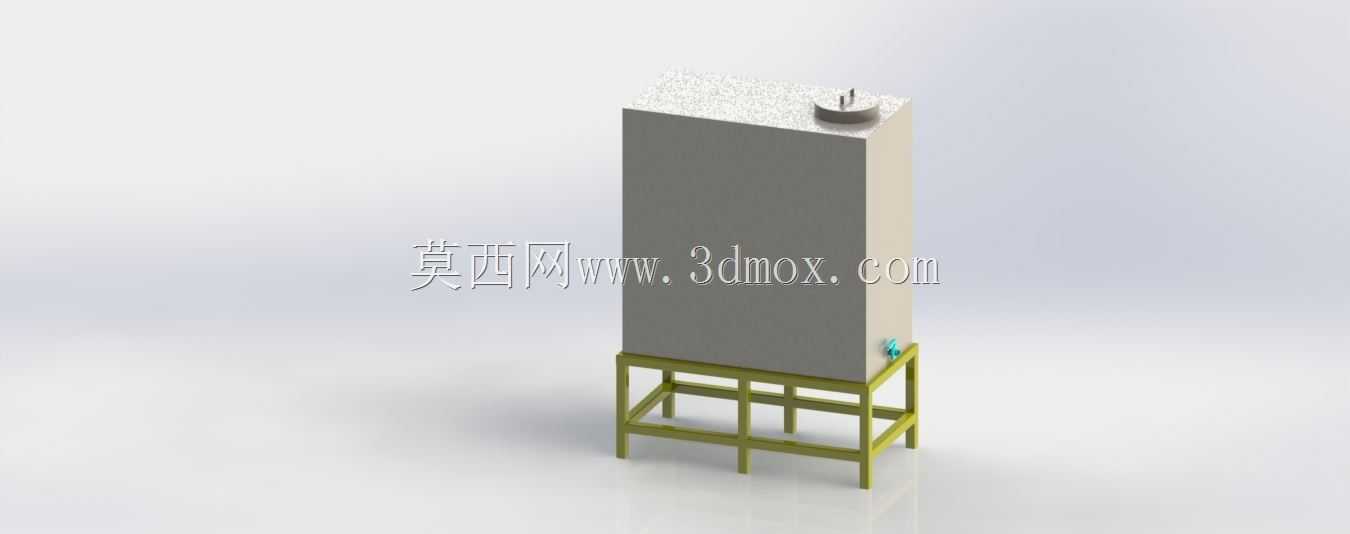

　　支撑结构采用框架式支腿设计，四根竖向支腿通过横向、斜向的连杆焊接为整体框架，箱体底部与支腿框架的上平面满焊固定，支腿底部预留的安装孔位可以配合膨胀螺栓与混凝土地面、钢结构平台面做刚性连接，抵消满液状态下的整体重心偏移风险，即使在有轻微振动的设备旁安装，也能保证整体结构的稳定性。支腿的高度设置充分考虑了日常操作与维护需求，箱体底部距离安装面预留了足够的操作空间，侧面下部设置的出液接口位于支腿围合的空间内，既可以直接对接阀门、管道实现重力自流供液，也方便后期对接排污阀做定期箱体内部清洗、残液排放操作，不需要额外抬高箱体或者开挖安装地坑，大幅降低现场安装的施工成本。

　　从外形尺寸与安装边界来看，箱体主体采用规整的长方体结构，没有外凸的异形结构，运输过程中可以紧密码放，减少运输空间浪费，现场安装时只需要保证安装面的水平度偏差在允许范围内，即可完成固定对接，不需要额外做复杂的基础找平。箱体的外表面做了统一的防腐处理，针对饮用水存储场景做了内壁食品级防护层处理，针对弱酸性介质存储场景则做了内壁耐腐涂层适配，不同应用场景下只需要调整内壁处理工艺，主体结构不需要做改动，具备较强的场景适配性。

　　在结构细节处理上，所有焊缝都做了连续满焊处理，转角位置做圆弧过渡，避免直角位置的积液残留，减少内部清洗的死角，顶部盖板与箱体主体的连接采用可拆式密封结构，需要对箱体内部做深度清洁、检修时，可以快速拆开盖板进入内部操作，不需要切割破坏主体结构。支腿框架的连杆布置避开了出液接口、排污口的操作空间，日常开关阀门、连接管道时不会出现结构干涉，框架的杆件截面经过承重校核，满液状态下的整体变形量控制在允许范围内，不会出现支腿弯折、框架失稳的问题。

　　这类储液箱体的三维建模过程中，需要重点关注板材焊接的止口设计、支腿与箱体连接位置的加强筋布置，避免应力集中导致的结构失效，同时要预留好各个接口的安装操作空间，保证后期装配、维护的操作可达性。不同于大型现场焊接的储液罐，这款工厂预制化的钢制箱体可以整体运输到现场直接安装使用，不需要现场做焊接、防腐处理，大幅缩短现场施工周期，适合中小型储液需求的项目快速落地。
