纸张气动打孔作业专用工装设备结构

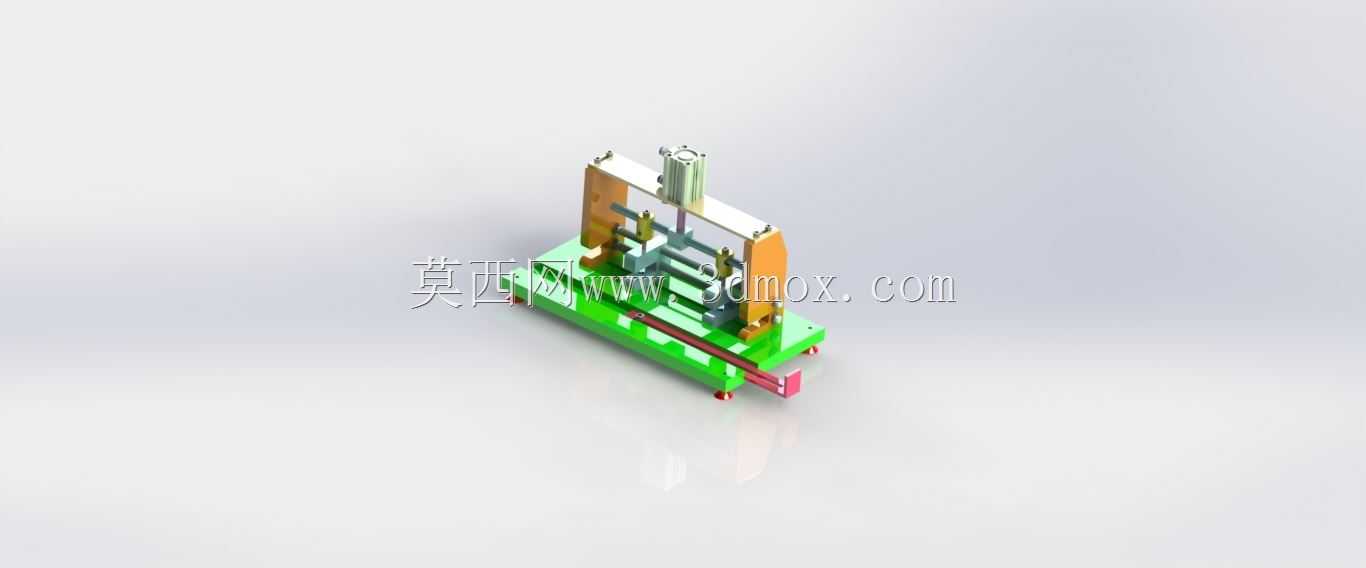

　　在印刷包装、纸品加工的生产环节中，单张纸品的精准打孔工序一直是小批量定制加工场景里的常见需求，这类工序往往不需要大型联动冲孔生产线的高产能配置，反而对设备的工位适配性、操作便捷性、冲孔精度稳定性有更务实的要求，这款气动式纸张打孔设备就是针对这类场景设计的专用作业工装。从实际作业逻辑来看，设备采用立式框架承载结构，底部为整块阳极氧化处理的铝合金安装底板，底板上预留了多组T型安装槽位，既可以通过螺栓直接固定在常规作业台面上，也能根据加工纸品的幅面调整定位挡块的安装位置，适配从便签纸、吊牌到薄卡纸类不同尺寸的待加工物料，底板底部加装了四个可调高度的橡胶减震脚，能够抵消气动元件往复动作产生的小幅振动，避免作业过程中设备移位影响冲孔位置精度。

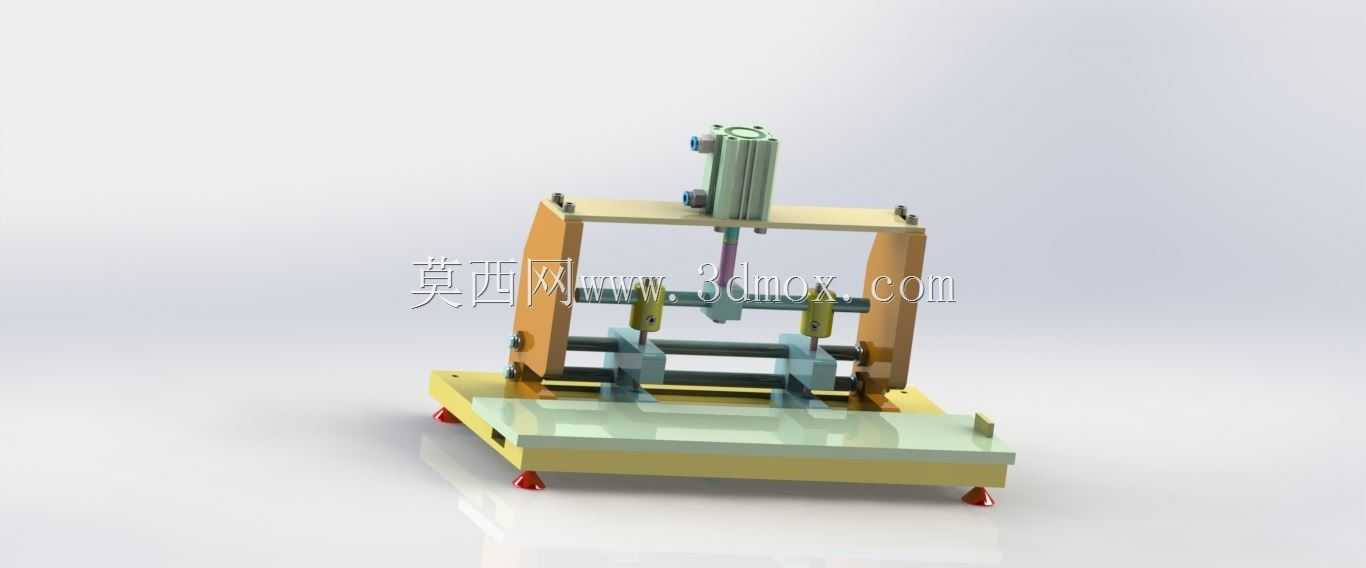

　　设备的执行端采用垂直布置的标准气动气缸作为冲孔动力源，气缸通过法兰安装座固定在顶部的横向承载梁上，承载梁与两侧的立式支撑立柱采用螺栓锁紧连接，立柱与底板之间设置了加强筋结构，保证气缸下压冲孔时框架整体不会出现侧向形变，气缸活塞杆端部连接的是快换式冲孔冲头安装座，操作人员可以根据需要加工的孔型、孔径快速更换对应规格的冲头，不需要拆解整体框架结构，大幅缩短换型调整的时间。冲头正下方的底板位置设置了带落料孔的下模支撑台，落料孔下方连通到底板侧面的废料导出槽，打孔产生的纸屑废料会顺着落料孔直接滑出设备外部，不会堆积在作业台面上影响待加工纸张的定位精度，下模支撑台的表面做了镜面抛光处理，避免纸张在推送定位过程中出现刮花、蹭脏的情况，

　　对于印刷类纸品加工场景来说，这个细节设计能够有效降低加工过程中的次品率。设备的气动控制元件全部集成安装在右侧立柱的内侧位置，包含节流阀、手动换向阀与气源处理三联件，操作人员只需要通过台面前方的手动拨杆就能控制气缸的下压与回程动作，节流阀可以根据待加工纸张的厚度调整气缸的下行速度，避免冲头下行速度过快导致纸张出现毛边、褶皱，气源处理三联件能够过滤压缩空气中的水分与杂质，同时给气动元件提供稳定的润滑，延长整套气动执行组件的使用寿命。从安装边界尺寸来看，整套设备的占地长度控制在400毫米以内，宽度在280毫米左右，整体高度不超过350毫米，不需要占用太大的作业台面空间，对于小型加工门店、实验室打样场景来说，空间适配性很强，

　　设备的进气接口采用标准快插式接头，只需要接入常规工厂配置的0.5-0.7MPa压缩气源就能直接投入使用，不需要额外配置专用的动力单元。在实际使用过程中，操作人员只需要将待加工纸张沿着底板上的定位挡块推送到指定位置，拨动换向阀手柄就能完成单次打孔作业，气缸的额定输出压力完全可以覆盖0.5毫米以内厚度的普通纸张、薄卡纸、铜版纸等常见纸品的冲孔需求，冲孔位置的重复定位精度可以控制在0.1毫米以内，能够满足吊牌挂孔、文件装订孔、工艺装饰孔等常见纸品打孔的精度要求。相比传统的手动打孔器，这款气动设备不需要操作人员施加手动按压力，长时间作业也不会产生明显的劳动疲劳，相比大型全自动打孔生产线，它的结构更简单，维护成本更低，换型调整更灵活，非常适合小批量、多规格的纸品打孔加工场景，在结构设计上也充分考虑了日常维护的便捷性，所有易损件都采用标准件配置，冲头磨损后可以直接采购标准规格配件更换，不需要定制特殊零件，降低了设备的后期使用成本。
