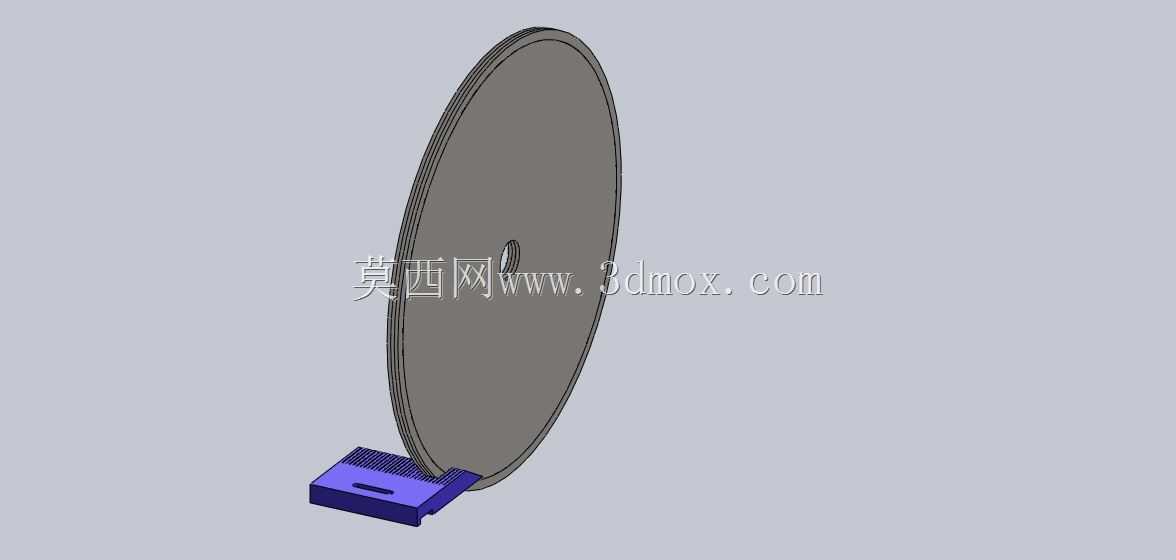

食品切割用圆刀片配套导向导轨结构

　　在鲜切食品加工生产线的切片工位，这类配套圆切割刀片的导向导轨是保障切片精度、避免物料卡滞的核心配套部件，常见于香菇、果蔬、软质肉制品的连续切片工序中，直接决定成品切片的厚度均匀性与切面平整度。从实际产线运行逻辑来看，圆刀片持续高速旋转完成切削动作时，待切物料需要沿固定轨迹精准进给至刀刃切削区域，导轨的作用就是为物料进给提供稳定的侧向限位与导向支撑，避免物料受刀片切削力作用发生偏移、翘曲，导致切片厚度不均、碎料率升高的问题。

　　设计这类导轨结构时，首先要匹配对应圆刀片的刃口轮廓与安装间隙：导轨靠近刀片的一侧做了贴合刀片侧面的让位缺口，缺口与刀片侧面的单边间隙控制在0.1-0.2mm区间，间隙过大会导致薄软物料卡入缝隙造成堵料，间隙过小则会在刀片高速旋转产生径向跳动时发生剐蹭，加剧刀片磨损甚至产生异响。导轨的主体导向面做了细密的齿状防滑结构，针对香菇这类表面带有黏液、易打滑的物料，齿形结构可以增大进给过程中物料与导轨面的摩擦力，避免物料在切削时随刀片转动发生跟转，保证每一次切削都能完成完整的切片动作。

　　从安装边界来看，导轨底部设置了带定位孔的安装凸台，凸台的安装孔为长圆孔设计，允许在安装时沿刀片径向调整0-5mm的位置，既可以适配不同直径的圆刀片安装，也能在刀片刃口磨损后微调导轨位置，补偿刃口磨损带来的切削位置偏移，延长刀片的单次修磨使用寿命。导轨的整体高度根据圆刀片的有效切削半径设计，导向面的最高点不超过刀片中心水平线，避免导轨遮挡切削区域，方便操作人员实时观察切削状态、及时清理残留料屑。导轨的导向槽宽度根据常规待切物料的最大尺寸设计，槽体边缘做了R1.5的圆角过渡，避免尖角刮伤物料表面影响成品外观，同时圆角结构也能减少料屑在边角处的堆积，降低日常清理的工作量。

　　从功能特性上看，导轨与刀片配合的端面做了淬硬处理，表面硬度达到HRC45-50，因为长期受切削过程中料屑的冲刷与刀片的微量剐蹭，普通未淬火的材质会在短时间内出现磨损沟槽，导致导向精度下降，淬硬处理后的导轨使用寿命可以提升3-4倍。导轨的整体结构采用一体化铣削成型，没有拼接焊缝，避免缝隙中残留物料残渣滋生细菌，符合食品加工设备的卫生设计要求，日常清洗时可以直接用高压水枪冲洗，无清洁死角。

　　在实际选型适配时，除了匹配刀片直径，还要结合生产线的进给速度调整导轨的导向长度：进给速度越高，需要的导向段长度越长，保证物料在进入切削区前有足够的导向距离修正进给姿态，针对每分钟80-120次切削频率的中速切片工位，导轨的有效导向长度设计为120mm即可满足稳定性要求，若应用于更高切削频率的高速产线，则需要适当延长导向段，并在导轨上方增加压料附件，进一步约束物料的竖直方向跳动。这类导轨结构也可经过尺寸调整后，适配纸张、薄膜、软质塑胶片材的分切工位，只需将防滑齿结构更换为光滑耐磨面，调整与刀片的间隙参数即可通用，结构本身的适配延展性较强。
