圆盘式机械锁定装置结构设计

　　在各类工业设备的传动、防护、工位切换场景中，可靠的锁定结构是保障设备运行安全、避免非预期位移的核心部件，这款圆盘式锁定装置的设计，正是针对需要周向定位、端面锁紧的安装场景开发的结构方案。从实际应用场景来看，这类结构常出现在自动化生产线的转台工位锁紧、防护舱门的端面锁定、旋转工装的角度固定、输送线的止位机构中，区别于插销式锁定的点接触受力，圆盘式结构可实现整圈端面的均匀受力，在承受径向载荷、周向扭矩时的应力分布更合理，不会出现单点应力集中导致的结构变形或锁定失效。

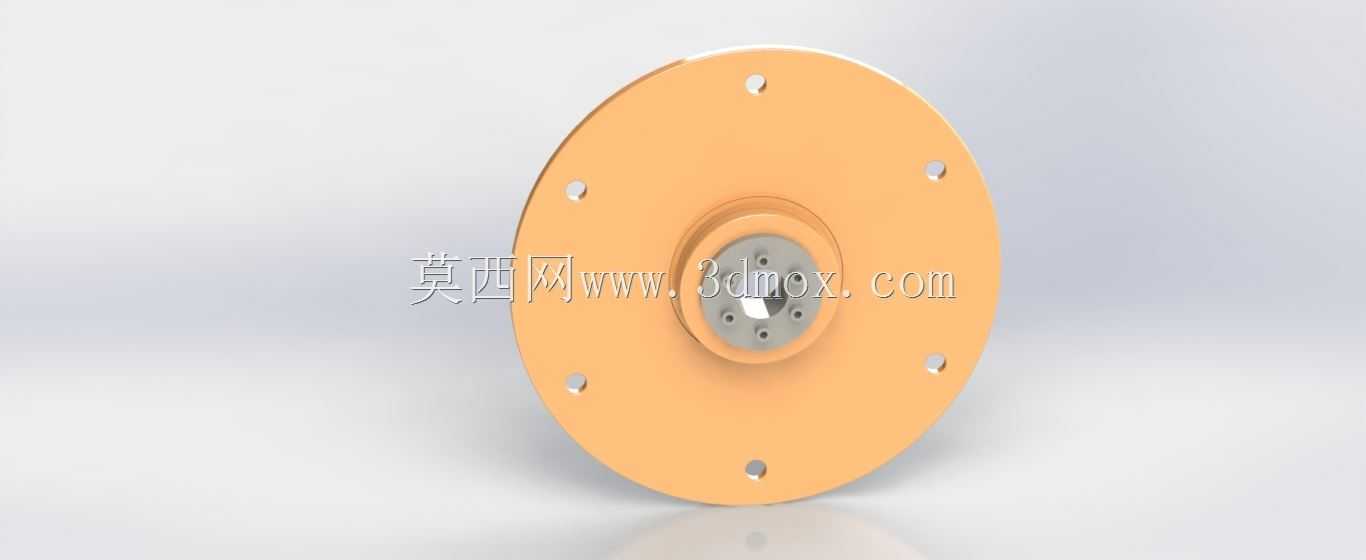

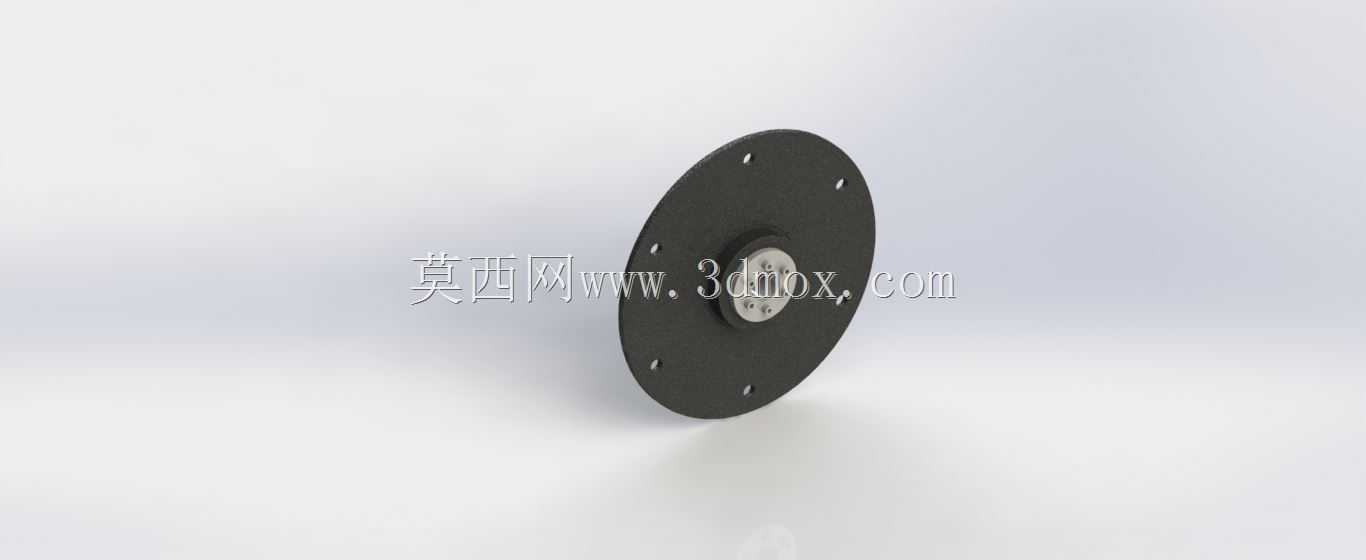

　　从功能特性上看，该装置采用圆盘主体加中心锁紧组件的组合结构，圆盘本体上均匀分布多个安装孔，可通过螺栓直接固定在设备的安装基座或旋转端面上，中心的嵌套式锁紧芯体可与配套的对接轴、对接盘实现配合，当需要锁定时，芯体动作可实现周向与轴向的双向锁止，避免被锁定部件出现转动或轴向窜动；解锁状态下芯体复位，被锁定部件可顺畅完成旋转或轴向移动动作。设计过程中优先考虑了安装兼容性，圆盘上的安装孔采用等角度均匀排布，适配不同孔距的安装端面，无需额外加工转接板即可完成装配，中心锁紧组件的配合面采用了小间隙公差设计，锁定状态下的回程间隙控制在极小范围内，满足高精度工位定位的需求。

　　外形尺寸与安装边界方面，圆盘主体采用扁平式设计，整体厚度较薄，安装后不会占用过多的轴向空间，适合安装空间紧凑的设备内部场景；圆盘的外圆边缘做了倒角处理，避免装配过程中锐边划伤操作人员或配套线缆，中心锁紧组件突出圆盘端面的高度经过优化，不会与周边的运动部件产生运动干涉。设计时针对受力场景做了结构强化，圆盘本体采用等厚度设计配合安装孔处的局部加厚，在螺栓锁紧时不会出现盘面翘曲变形，中心芯体与圆盘的连接部位设置了定位止口，保证芯体与圆盘的同轴度，避免长期使用后出现芯体偏磨导致的锁定卡滞问题。

　　从实际选型适配的角度，这类锁定装置可根据使用场景的载荷大小调整圆盘直径与安装孔数量，载荷较大的场景可选择更大直径的圆盘，增加安装孔数量来提升连接强度，轻载场景则可选用小直径规格压缩安装空间。装置的锁紧动作可适配手动扳动、气缸驱动、电磁铁驱动等多种动力源，不需要对主体结构做大幅修改即可适配不同的驱动方式，拓展性较强。在日常维护层面，该结构没有复杂的内部传动链路，外露的配合面可直接加注润滑脂完成保养，长期使用后若出现磨损，仅需更换中心的锁紧芯体即可恢复性能，不需要整体更换圆盘主体，可降低设备的后期维护成本。在结构细节处理上，圆盘的安装孔采用了沉头设计，螺栓锁紧后头部不会突出圆盘端面，避免突出的螺栓头与周边部件产生刮蹭，中心芯体的对接端做了导向倒角，对接锁定时可自动修正小范围的位置偏差，降低对配套部件的安装精度要求，即使对接部件存在少量的位置偏移，也能顺利完成锁定动作，不会出现卡滞或无法锁止的情况。
