带移动脚轮的皮带式分拣输送设备

　　在电商仓储拆零拣选、生鲜果蔬产后分级、小型加工件工序流转这类场景里，固定安装的输送线往往难以适配灵活变动的工位布局，这款带移动脚轮的皮带式分拣输送设备，就是针对这类需要频繁调整输送路径的作业场景设计的。从结构设计逻辑来看，设备整体采用分体式承载思路，下部支撑框架选用矩形钢管焊接成型，框架底部四个支点均配置万向带刹脚轮，单脚轮额定承载覆盖整台设备自重加上常规输送物料的总载荷，脚轮的安装座与框架支腿采用螺栓连接，后期如果需要改成固定安装模式，直接拆除脚轮更换为可调支撑脚即可，不需要对主体框架做二次加工。支腿部分做了分段式设计，上下段通过长圆孔配合锁紧螺栓实现高度调节，调节范围覆盖常规作业台面的高度区间，能适配不同高度的接料台、分拣工作台的对接需求，避免出现物料转接的高度差导致的卡料、掉落问题。

　　上部的输送承载段采用槽型护边结构，两侧的立式挡边高度根据常见散料、盒装物料的堆放高度设定，能防止输送过程中物料从皮带两侧滑落，挡边与皮带边缘预留了合理的间隙，既不会摩擦皮带造成额外的运行阻力，也不会因为间隙过大导致细小物料卡入缝隙。皮带驱动端布置在设备的出料侧，驱动电机通过减速机构直接与主动辊筒连接，省去了额外的链传动或者带传动结构，减少了传动环节的能量损耗，也降低了后期维护的点位数量，张紧机构集成在从动辊筒的两端安装座上，通过调节螺栓就能调整皮带的张紧度，同时还能纠正皮带运行过程中的跑偏问题，不需要拆解设备外罩就能完成调整操作。

　　从实际使用的功能来看，这款设备主要承担短距离的物料输送与人工分拣辅助功能，物料从进料端放上皮带后，以设定的恒定速度向出料端移动，作业人员可以站在设备两侧的操作空间内，将不同品类、不同流向的物料从皮带上拣出，分到对应的料箱或者分流通道里。设备的皮带表面选用了防滑耐磨的材质，对于纸箱、塑料周转箱、袋装小件这类常见物料都有足够的摩擦力，不会出现输送过程中物料打滑停滞的问题，针对有一定卫生要求的食品类物料分拣场景，皮带材质也可以更换为符合食品接触要求的PU材质，框架表面的涂装也可以换成食品级的环氧涂层，适配不同行业的使用要求。

　　安装边界方面，设备整体长度控制在适合单人或者双人分拣作业的区间，宽度方向的尺寸预留了两侧操作的安全距离，脚轮的回转半径经过核算，在车间通道内转向移动时不会与周边设备发生干涉，设备运行时的噪音控制在工业车间允许的范围内，不需要额外加装隔音防护结构。电气控制部分预留了启停、调速的接口，可以根据实际分拣效率调整皮带的运行速度，速度调节范围覆盖从慢速人工分拣到快速输送的不同工况，也可以接入上下游设备的联动信号，实现整线的同步运行，不需要单独人工操作每台设备的启停。

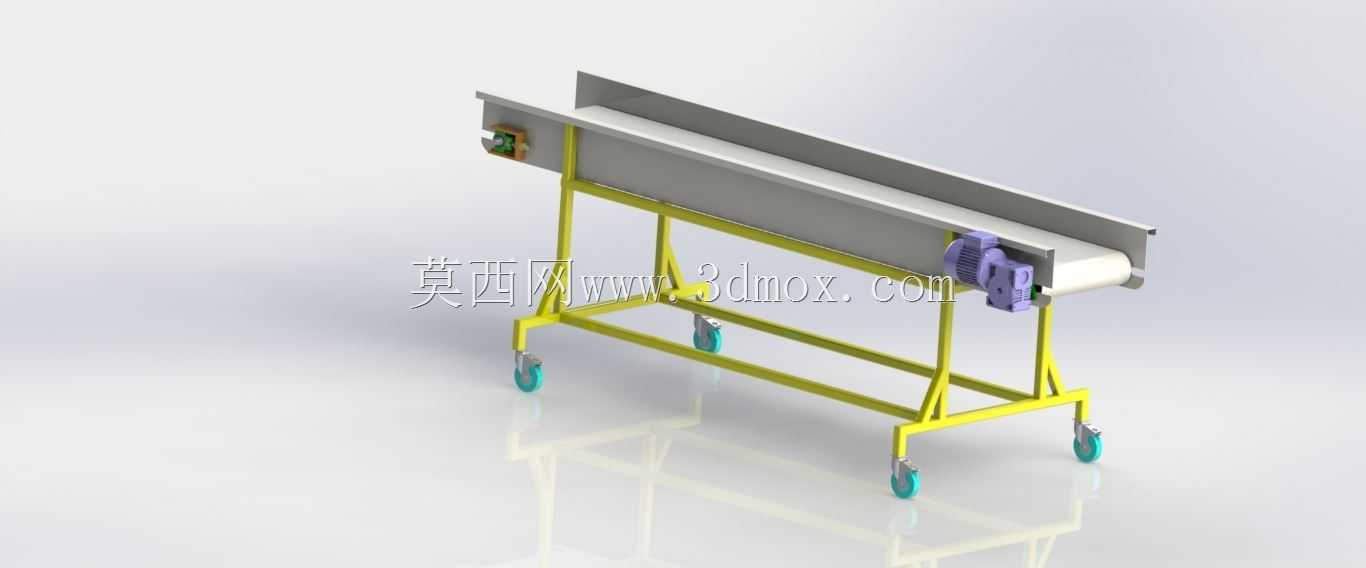

　　从结构建模的细节来看，这款设备的三维模型完整还原了焊接框架的焊缝位置、螺栓连接的装配关系、脚轮的转动自由度、皮带的张紧调节行程，所有零部件的装配干涉都经过校验，主动辊筒、从动辊筒的转动副设置符合实际运行状态，在做运动仿真的时候可以直观看到皮带运行、物料输送的整个过程，对于做输送线布局设计、工位规划的工程师来说，可以直接调用这个模型调整尺寸参数，快速适配不同的项目场景，不需要从零开始搭建框架结构，能节省不少前期建模的时间。框架的斜撑布置经过受力优化，在保证整体结构刚性的前提下，尽可能减少了钢材的用量，降低设备的整体自重，方便单人就能推动设备调整位置，不会因为自重过大导致移动困难。
