双层卧式储罐配套金属支撑钢架结构

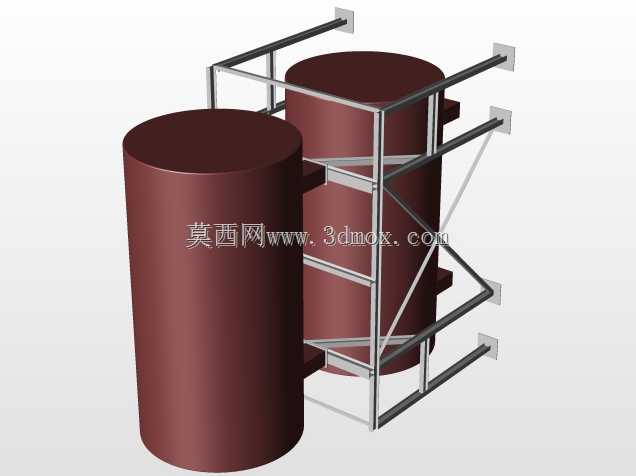

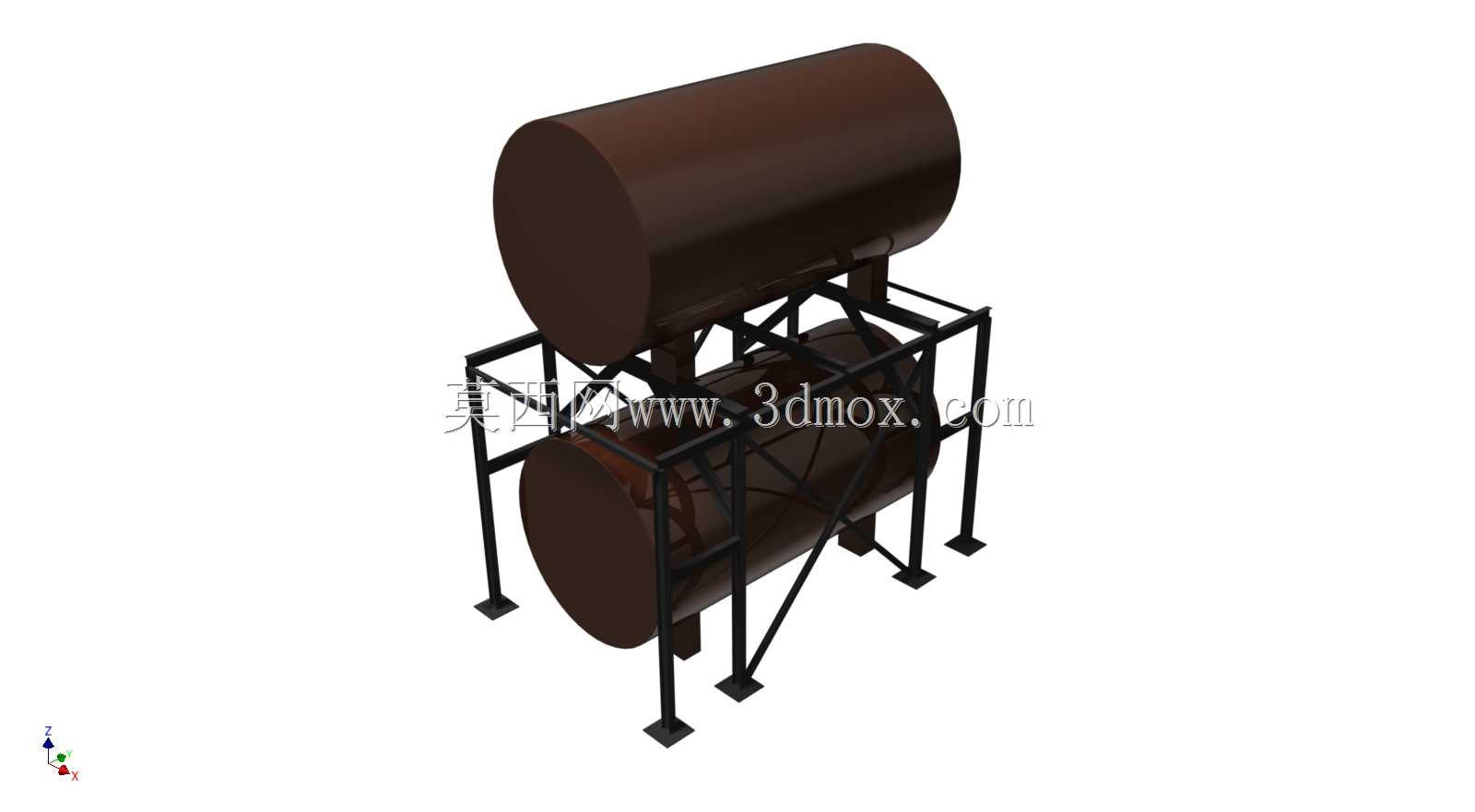

　　在化工原料中转、散状流体存储、厂区物料暂存的作业场景里，卧式储料罐的架空安装一直是现场布局的常见需求，这套双层排布的金属支撑钢架，就是针对同规格卧式罐体上下叠放的安装需求设计的承载结构。从现场安装的实际边界来看，整套结构的占地投影尺寸适配常规中小型卧式罐体的排布，下层罐体的安装高度预留了足够的阀门操作、管路接驳空间，上层罐体的架设高度则避开了下层罐体的顶部管路走线区域，两层罐体的中心距经过受力核算，既不会让支撑立柱承受过大的偏心弯矩，也能最大化压缩垂直方向的占地空间，适合厂区用地紧张、需要在有限区域内扩容储料能力的作业场景。

　　整套支撑结构采用型材焊接成型，主承载立柱选用等边角钢拼接，立柱底部焊接方形安装脚板，脚板上预留螺栓固定孔，可直接通过膨胀螺栓与混凝土地面做刚性连接，每个脚板的接触面积经过压强核算，满负载状态下不会出现地面局部承压破损的问题。层间承载框架采用矩形型钢做圈梁结构，圈梁内侧贴合罐体的圆弧面设置弧形托座，托座与罐体接触的位置可加装橡胶缓冲垫，既可以避免钢制结构直接接触罐体造成的外壁防腐层磨损，也能抵消设备运行过程中产生的微幅振动，防止长期振动导致的连接螺栓松动。

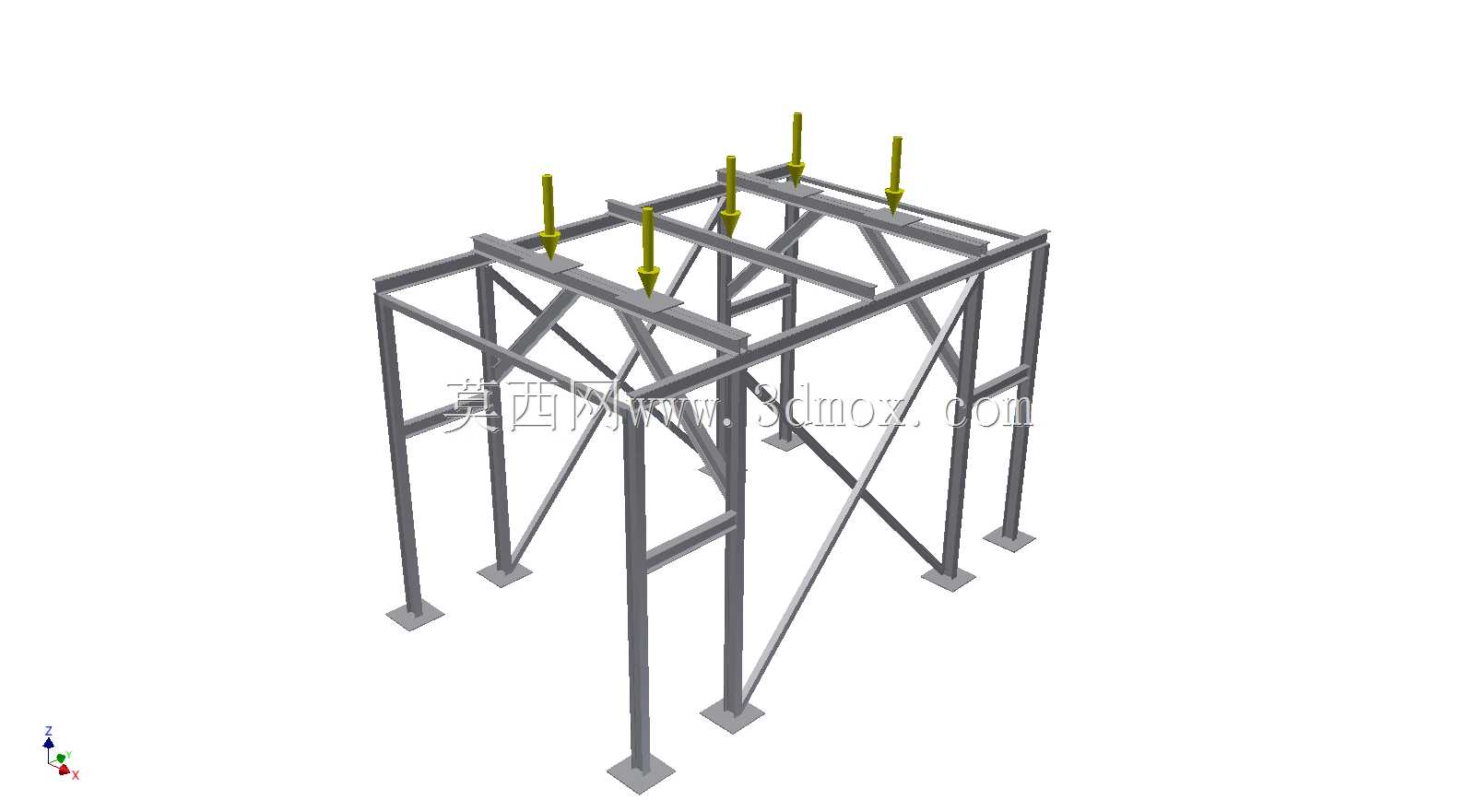

　　结构的斜向支撑布置完全遵循受力传递逻辑，在立柱与圈梁的连接节点处设置交叉斜撑，斜撑与主框架采用满焊连接，可将上层罐体的垂直载荷均匀拆分传递到每根主立柱上，同时抵消罐体充放料过程中产生的水平方向侧向力，避免出现框架侧向失稳的问题。上下两层罐体的安装位都预留了管路穿出的缺口，操作人员在接驳进料、出料、溢流、排空管路时，不需要额外在钢架上切割开孔，减少现场安装的二次加工工作量。

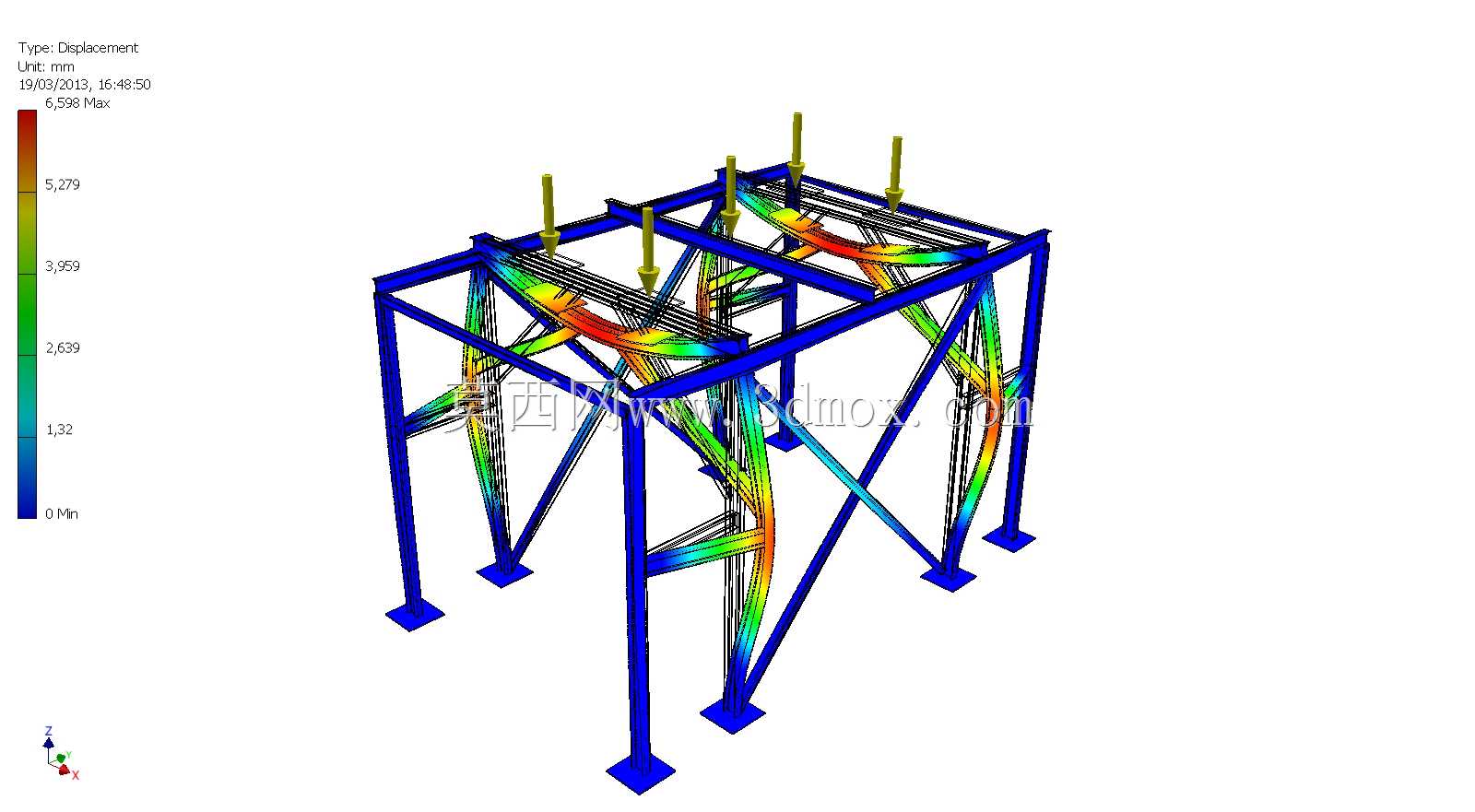

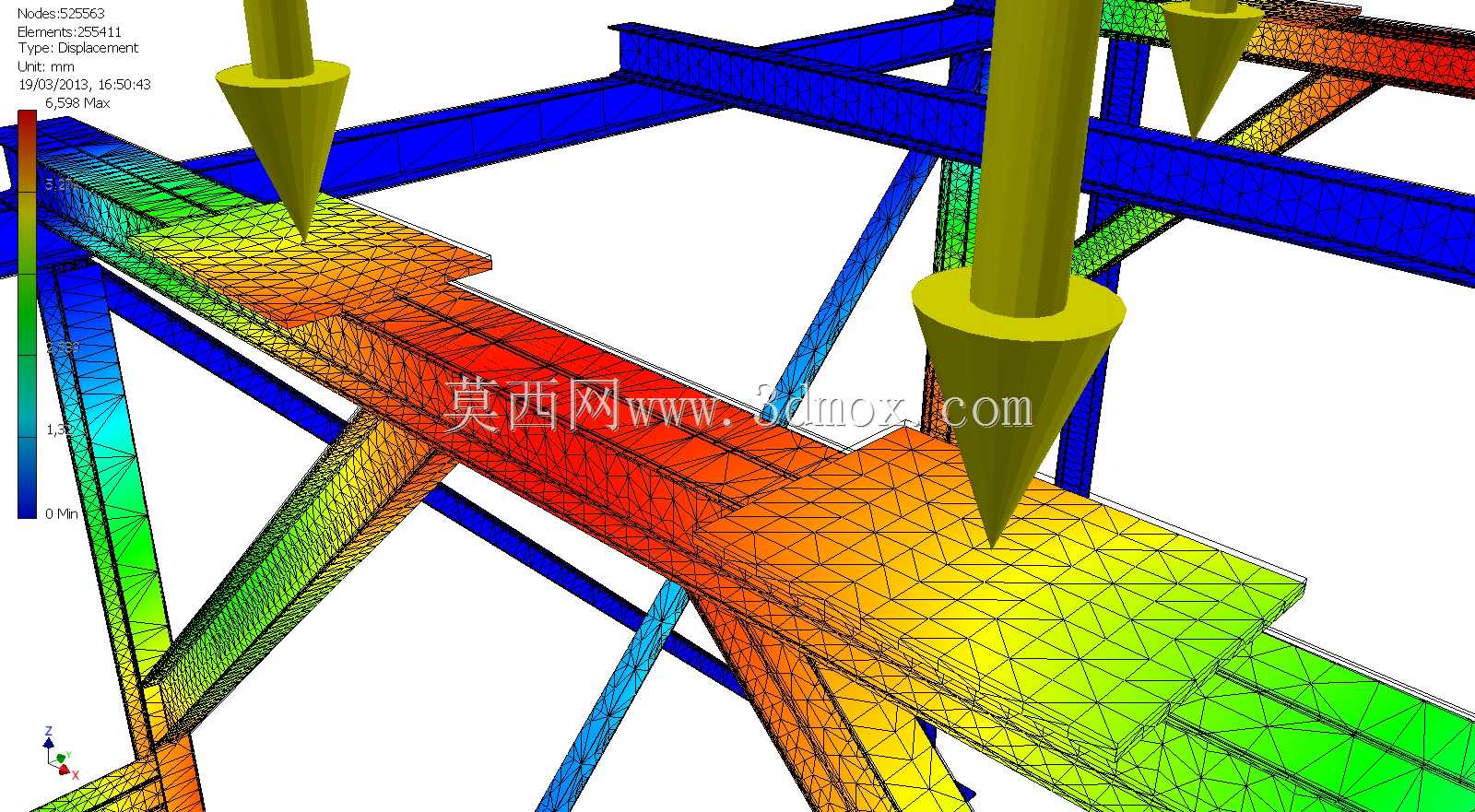

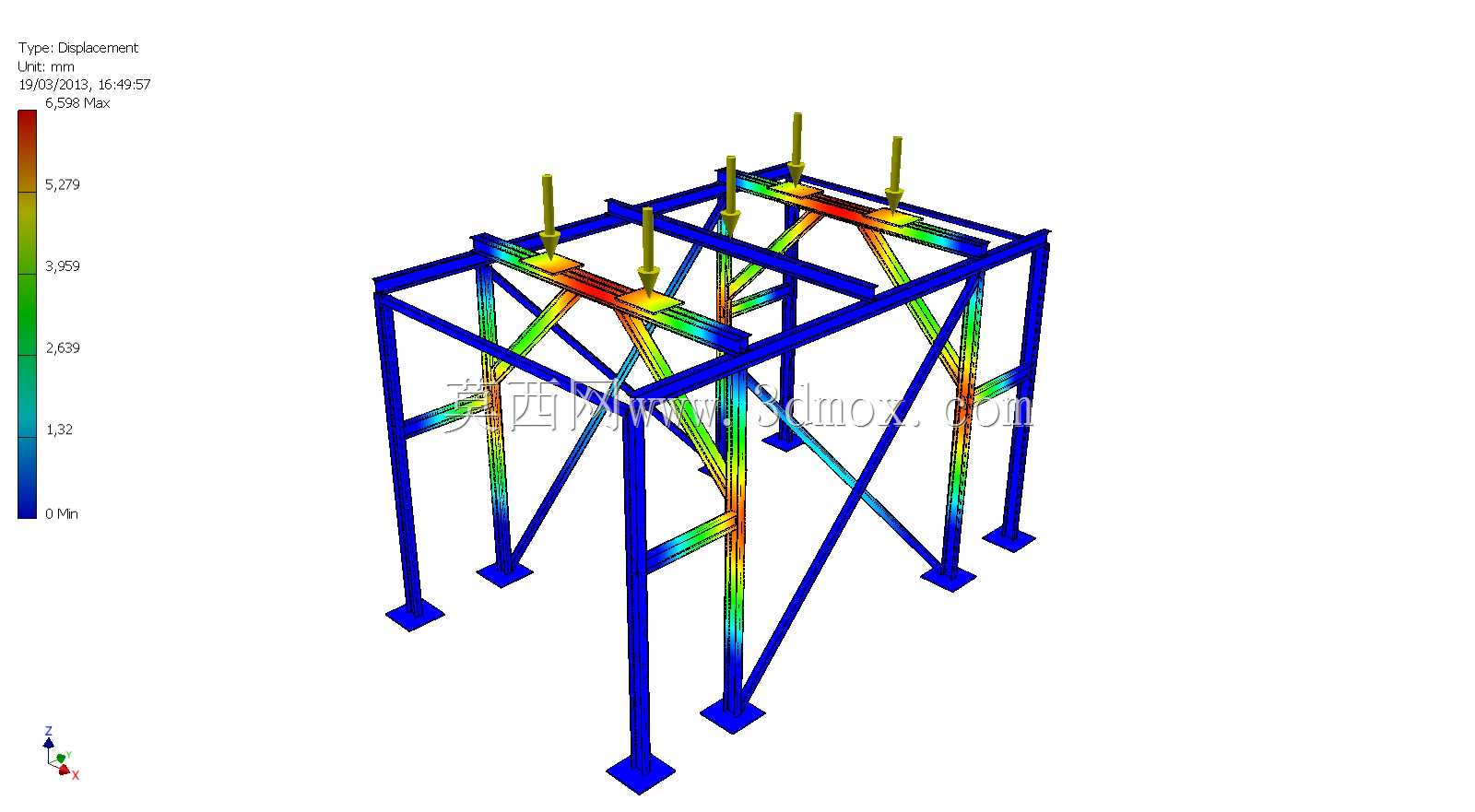

　　从设计思路上看，这套结构没有采用冗余的厚重型材，而是通过受力路径的优化来控制整体自重，所有型材的选型都经过静载荷校核，单根立柱的长细比控制在规范允许的范围内，即使在满载状态下，框架的整体形变量也能控制在罐体安装允许的偏差范围内，不会因为框架变形导致罐体连接管路出现应力开裂。框架的所有焊接节点都做了焊渣清理与倒角处理，现场安装时不会出现尖锐棱角划伤施工人员的问题，表层可根据使用场景做防腐喷漆或者热镀锌处理，适配户外露天安装或者室内车间安装的不同防腐需求。

　　在日常运维的便利性上，钢架的层间高度预留了足够的人员通行空间，运维人员可以直接进入两层罐体之间的区域，检查罐体的焊缝、阀门密封状态以及仪表读数，不需要额外搭设检修平台。上层罐体的侧边还预留了爬梯安装的连接点位，现场可根据需求直连外置爬梯，方便人员登顶检查罐体顶部的呼吸阀、进料口组件。整套结构的零部件拆分逻辑也适配长途运输，主框架可拆分为多个分片组件，运输到现场后通过螺栓拼接或者现场焊接即可完成组装，不需要大型吊装设备配合，中小型施工队伍即可完成安装作业。

　　针对不同存储介质的罐体适配需求，这套钢架的托座弧度可根据罐体的实际直径做微调，不需要改动主框架的整体结构，即可适配同载荷等级下不同直径的卧式储料罐，拓展了结构的通用适配性。在载荷分配的细节处理上，每个托座下方都设置了短加强筋，将罐体的局部载荷分散到整段圈梁上，避免局部应力集中导致的圈梁变形。立柱之间的横向连系杆设置在立柱的中下部位置，既可以提升立柱的整体稳定性，也不会遮挡罐体侧面的液位计、压力表等观测仪表，方便运维人员日常巡检时直接读取设备参数。
