手动管子台虎钳夹持工装结构设计

　　在管道安装、水暖维修、小型金属管材加工作业场景里，这类手动管子夹持装置是现场作业不可或缺的基础工装，和普通平口台虎钳的功能定位有明显差异，它的核心作用是牢牢固定圆形截面的金属或非金属管材，避免套丝、切割、坡口加工、管件对接拧装时管材出现周向转动、轴向窜动，保障加工精度与作业安全。

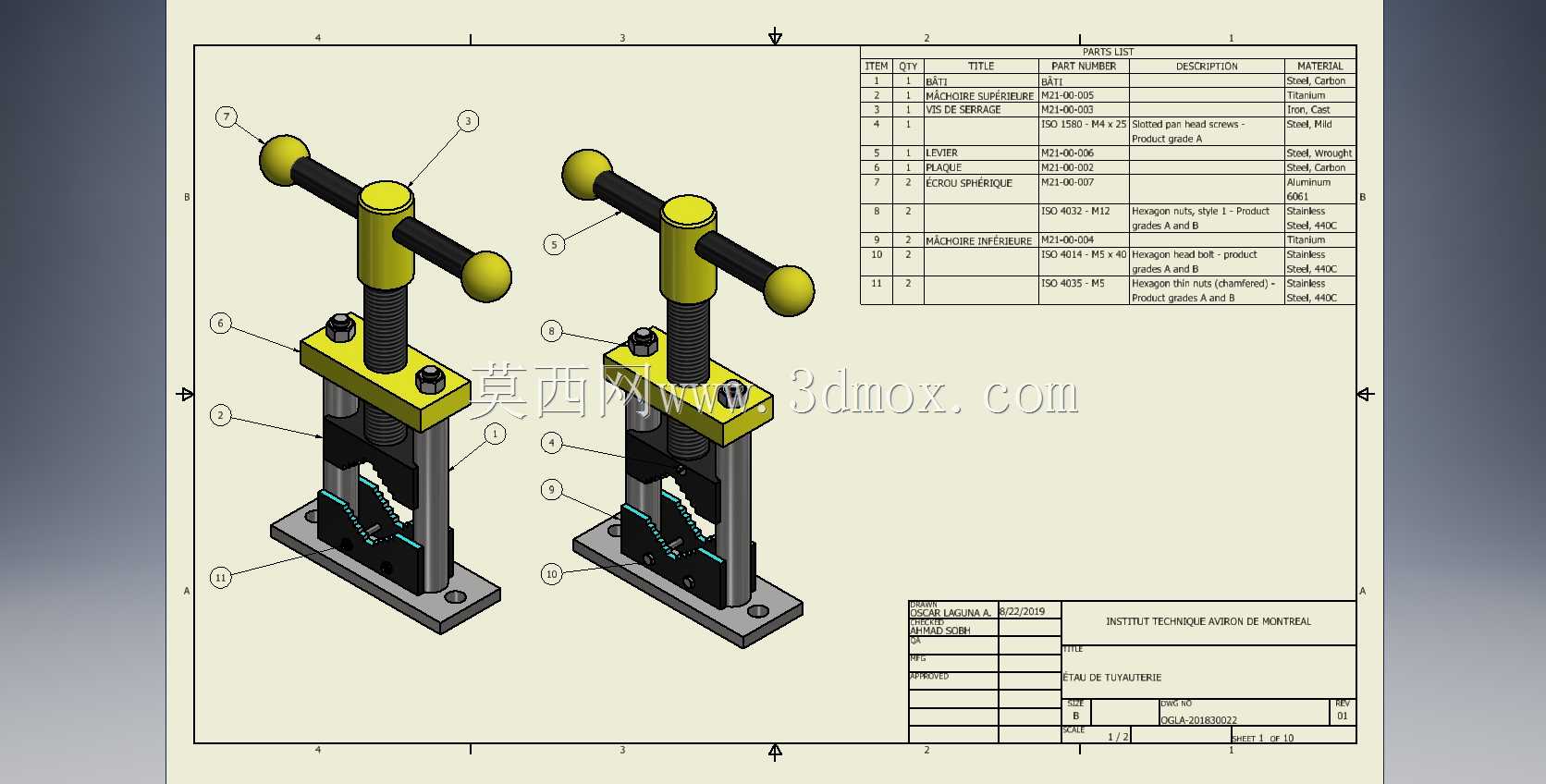

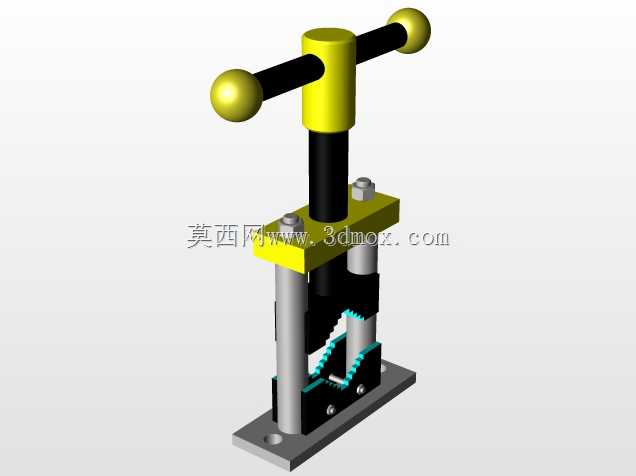

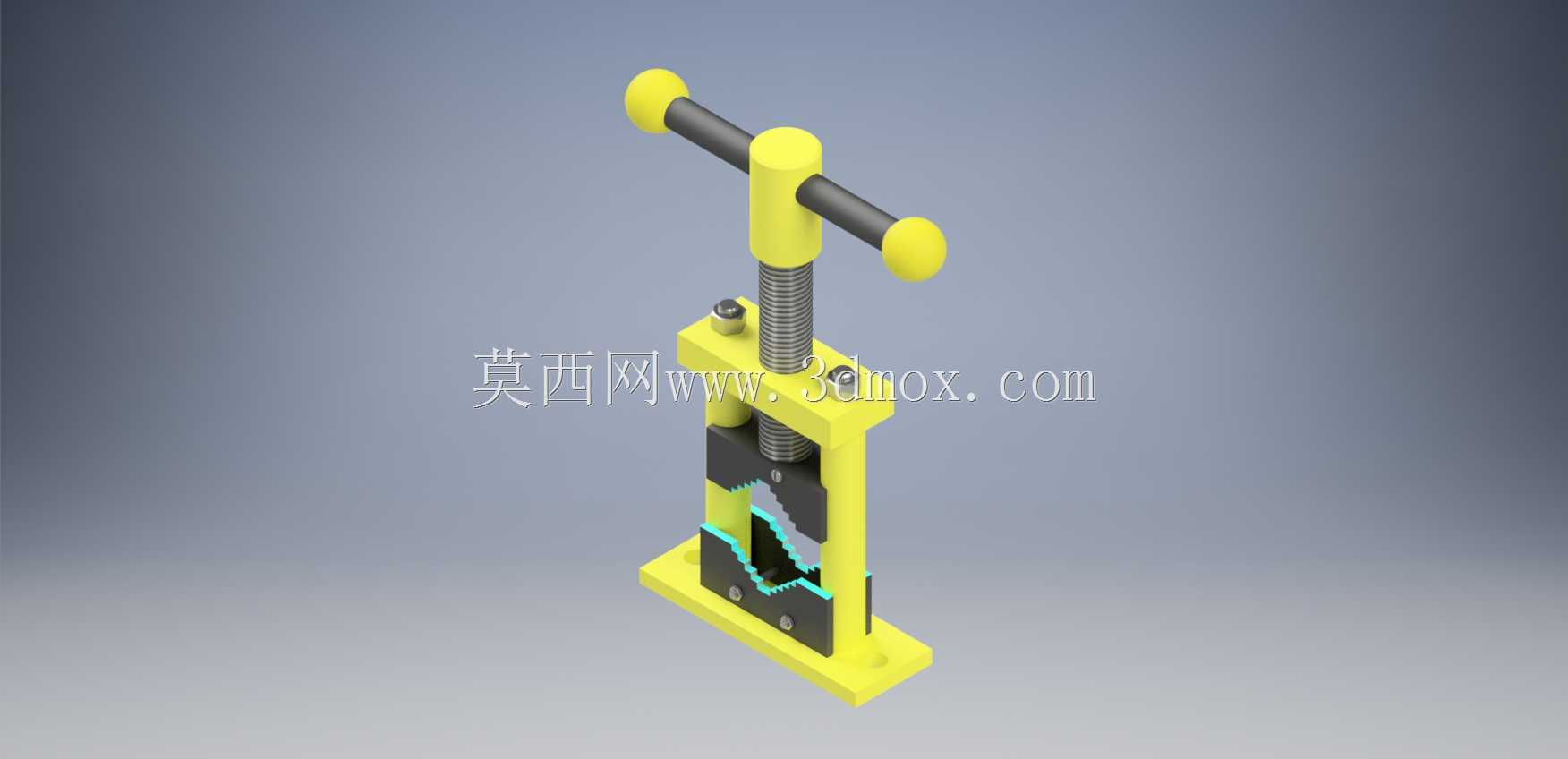

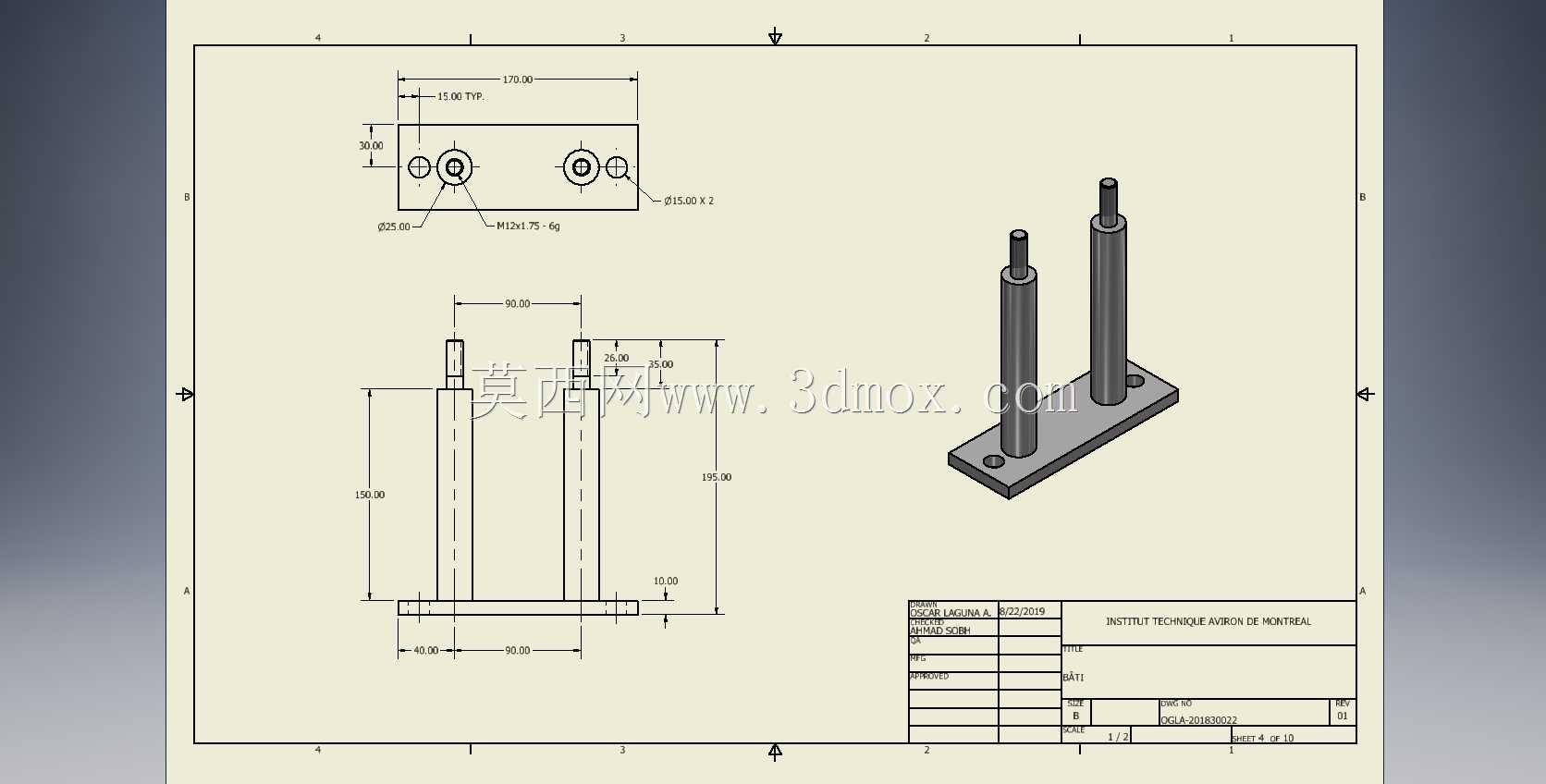

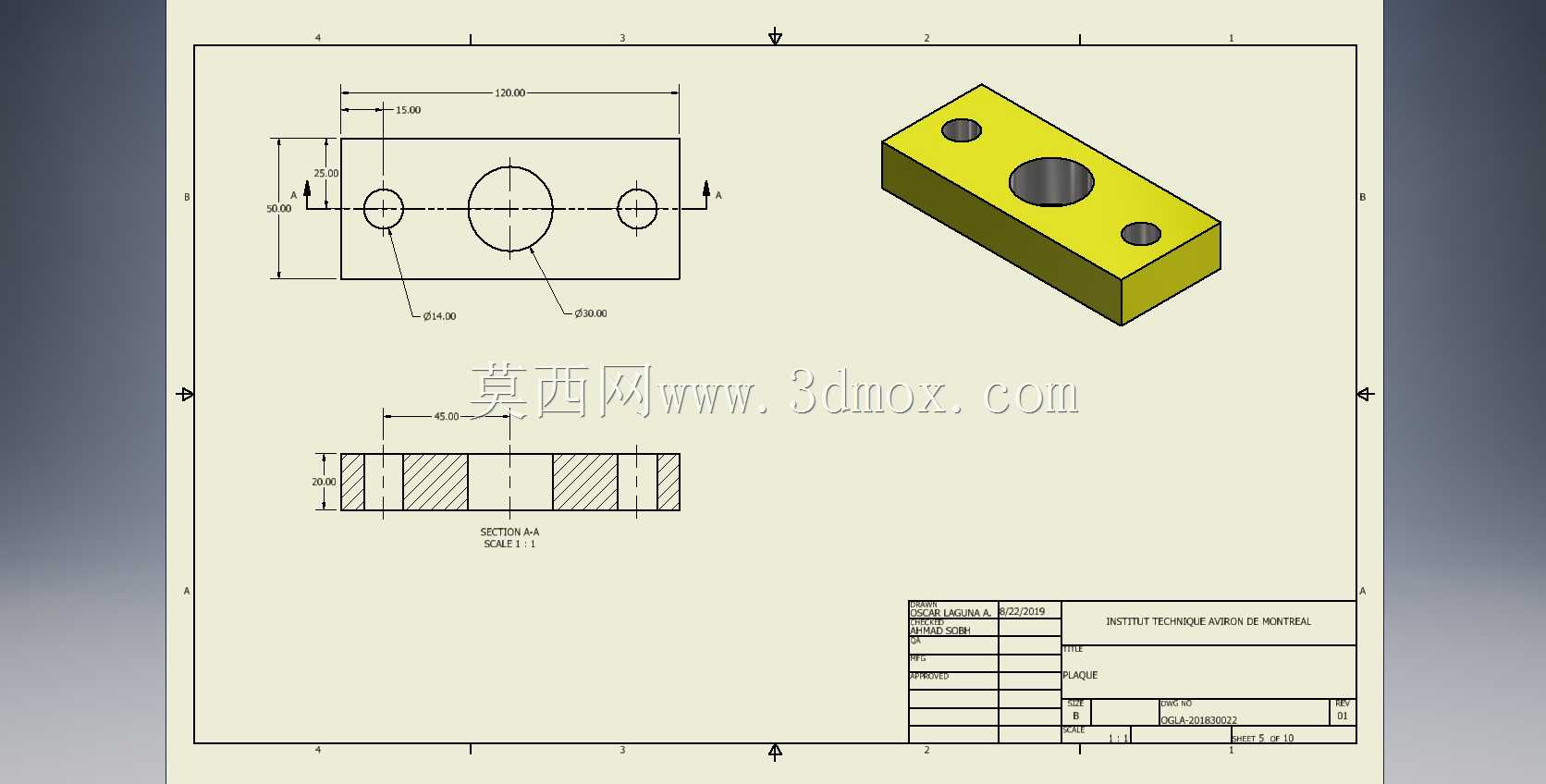

　　从结构设计逻辑来看，这款夹持装置采用了框架式立式布局，底部为带安装孔的平板式基座，作业时可通过螺栓将基座固定在工作台、临时支架或者移动作业台面上，基座的安装孔位采用长圆孔设计，可适配不同孔距的安装台面，降低现场安装的适配难度，基座整体厚度经过受力核算，在承受最大夹紧力与管材加工的切削反力时不会出现翘曲变形，保障夹持稳定性。主体框架采用双侧立板配合顶部横梁的焊接式结构，立板内侧设置有导向槽，为活动钳口的上下运动提供精准导向，避免夹紧过程中活动钳口出现偏摆，导致管材夹持偏心。

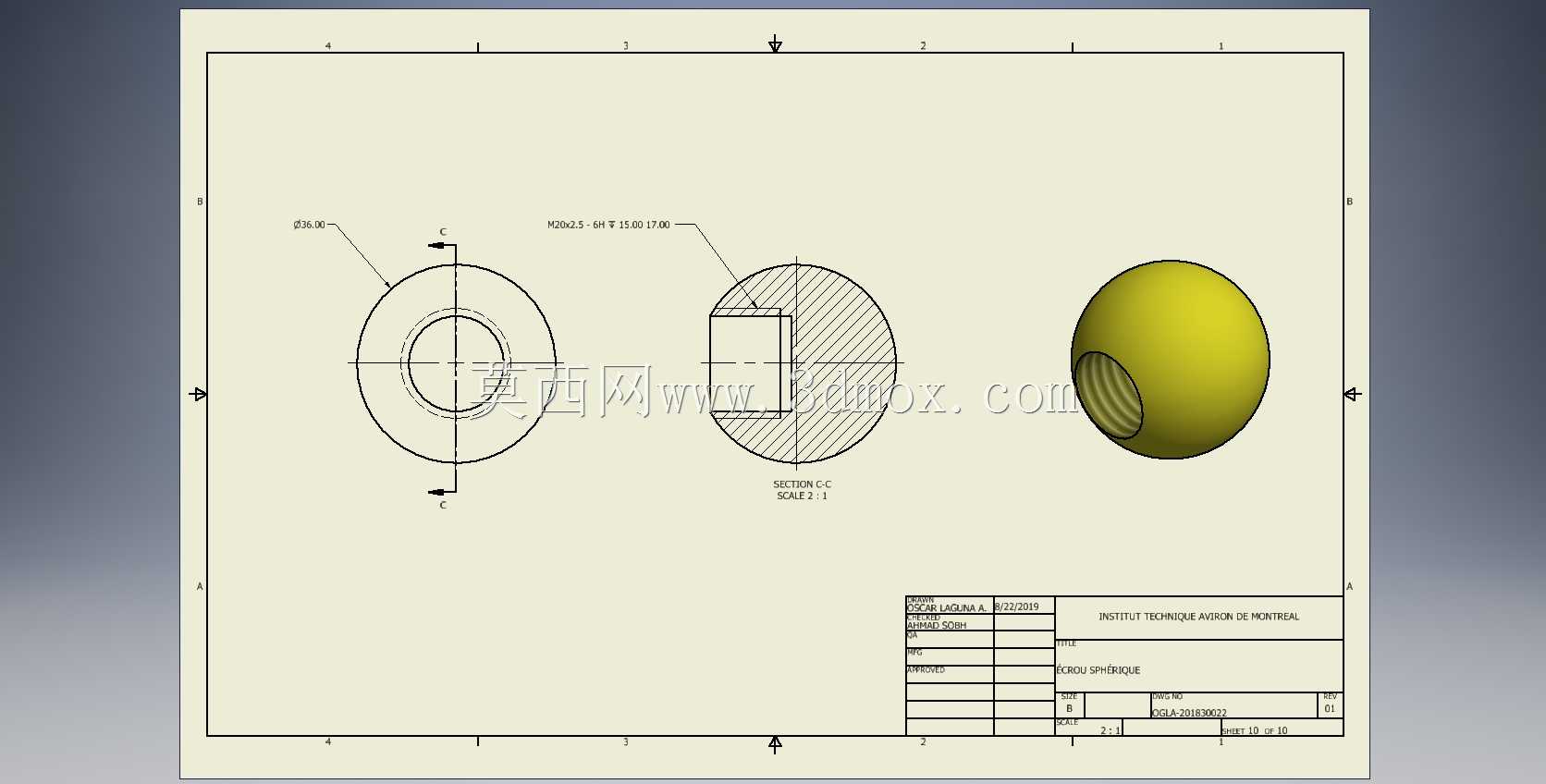

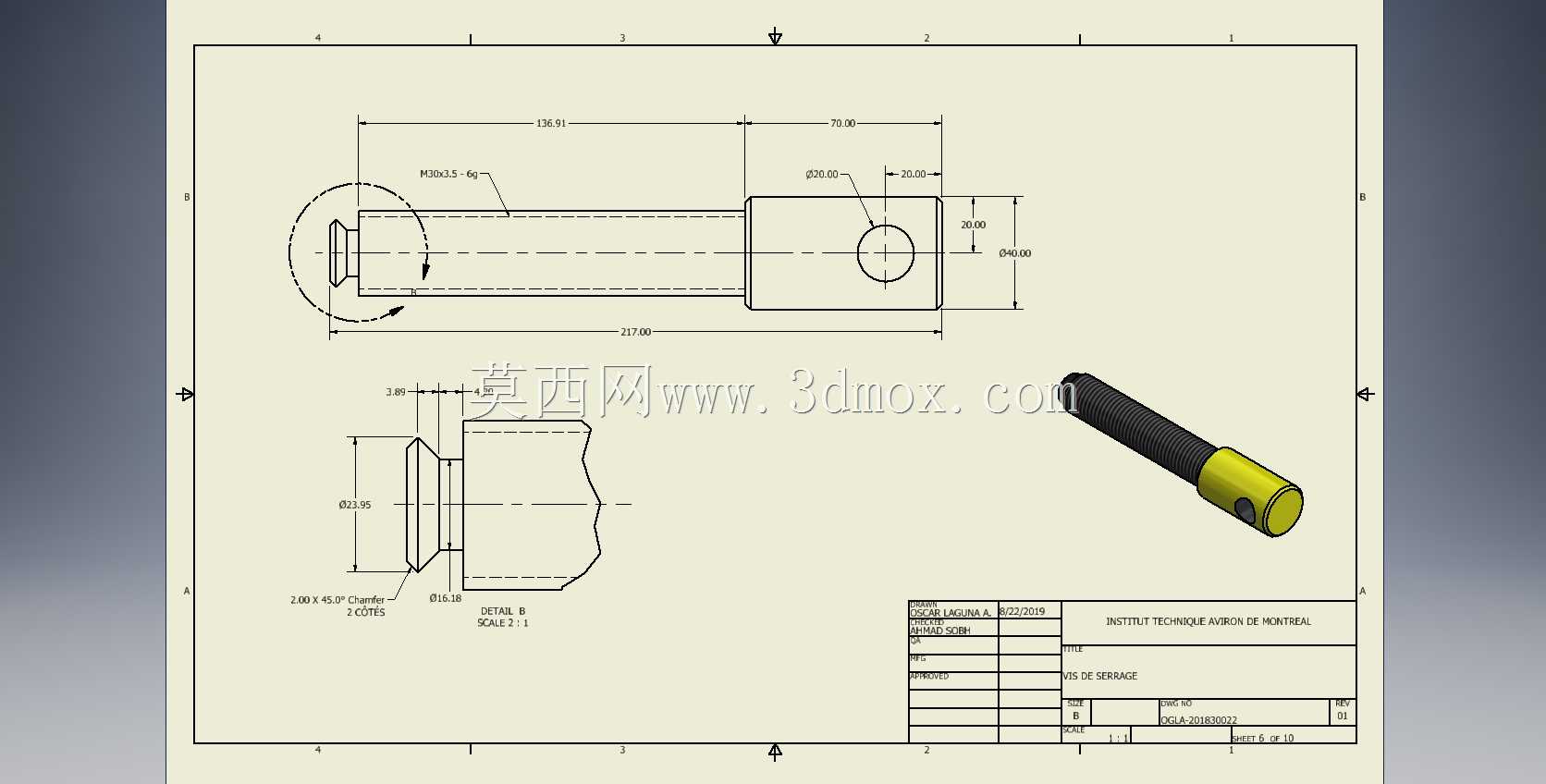

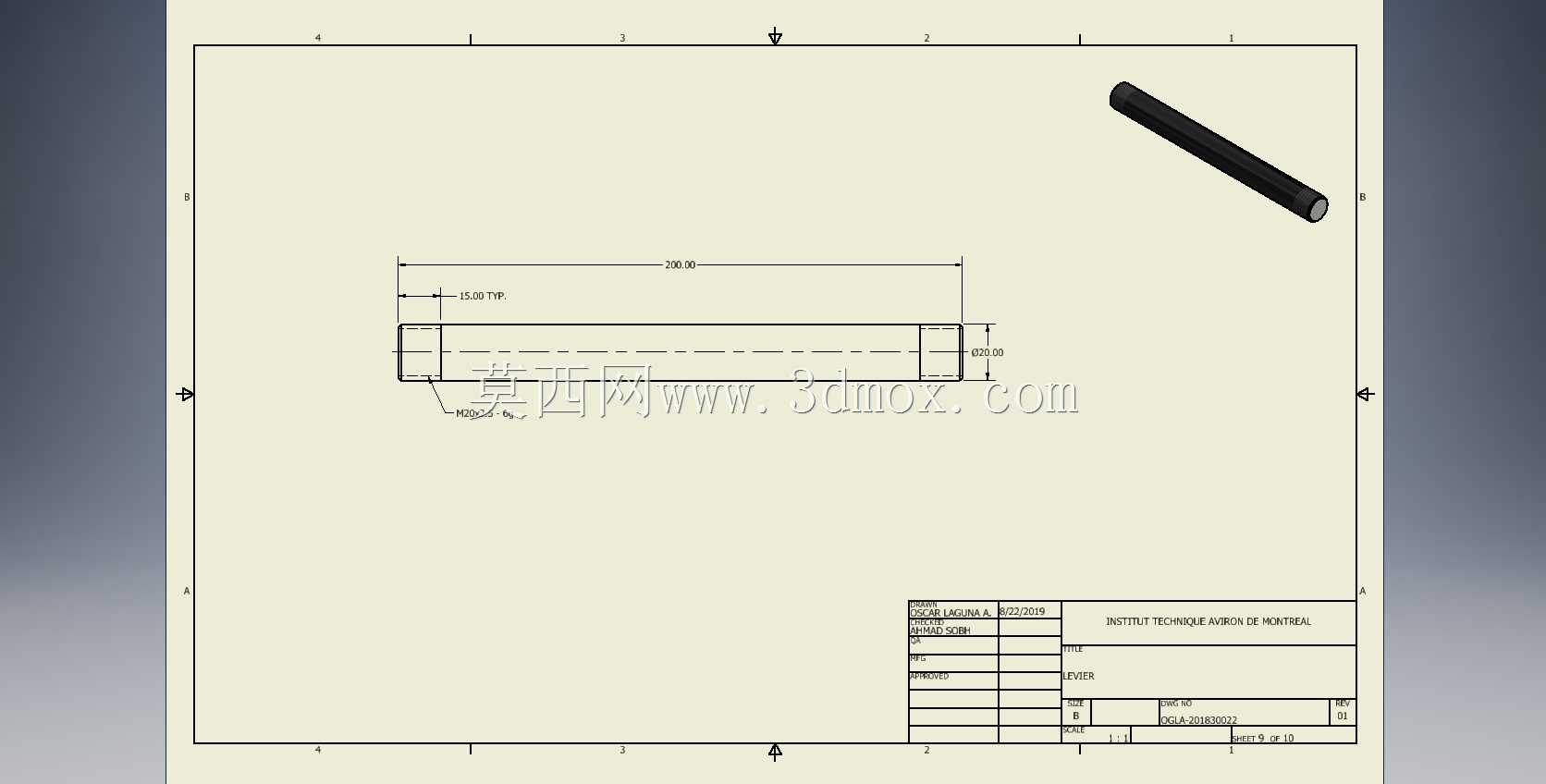

　　夹紧驱动部分采用T型手动摇杆配合梯形丝杠的传动结构，梯形丝杠具备自锁特性，当夹紧力达到作业需求后，即便撤去摇杆上的操作力，丝杠也不会因为管材的反作用力出现回松，无需额外增加锁止机构即可维持稳定的夹持状态，适配现场无动力源的手动作业场景。摇杆两端设置有球形握柄，增大操作时的手部接触面积，降低长时间操作的手部疲劳，摇杆与丝杠顶部采用通孔穿装的连接方式，可根据操作空间需求调整摇杆的伸出长度，在狭窄作业空间内也能完成夹紧操作。

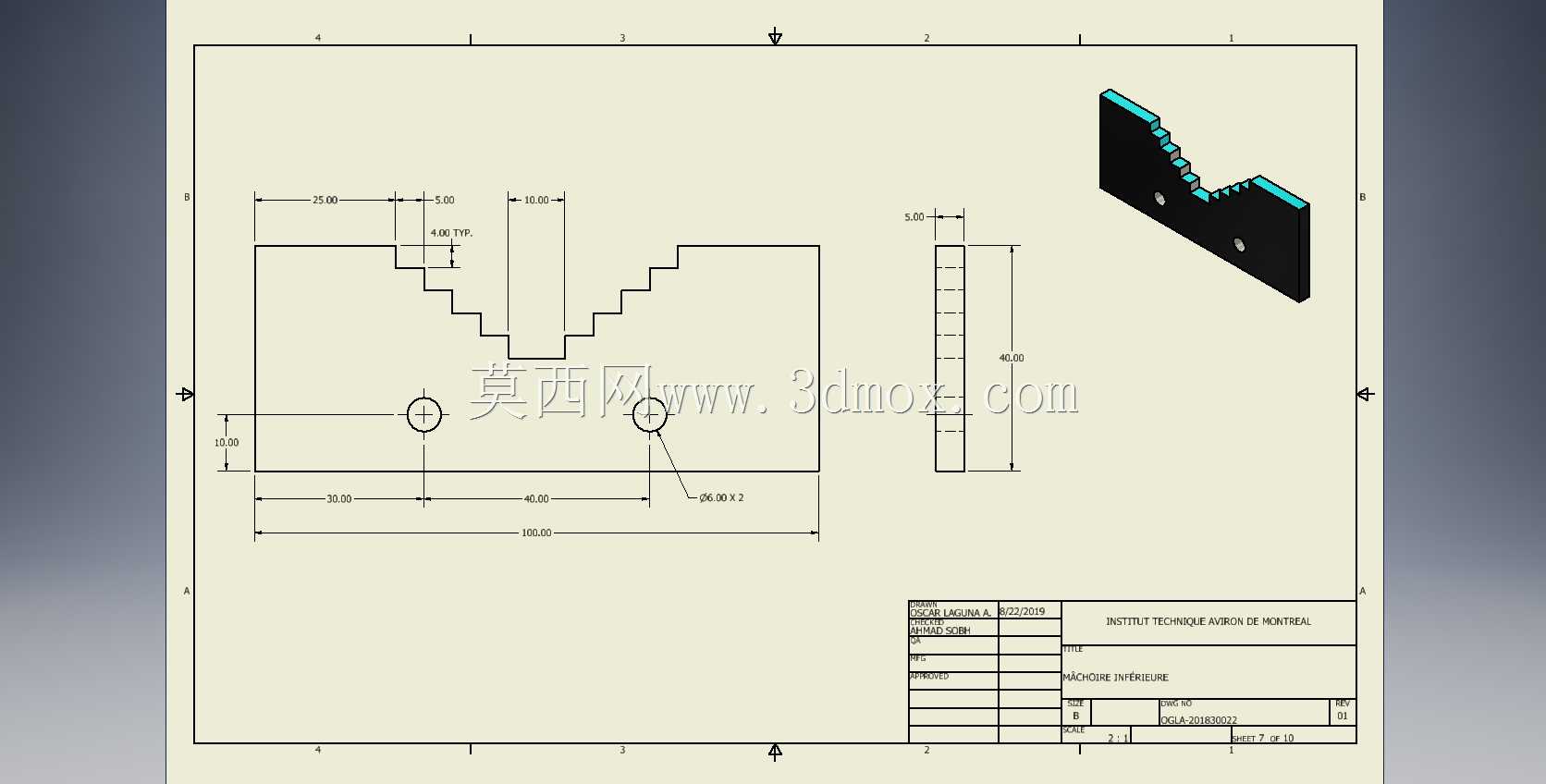

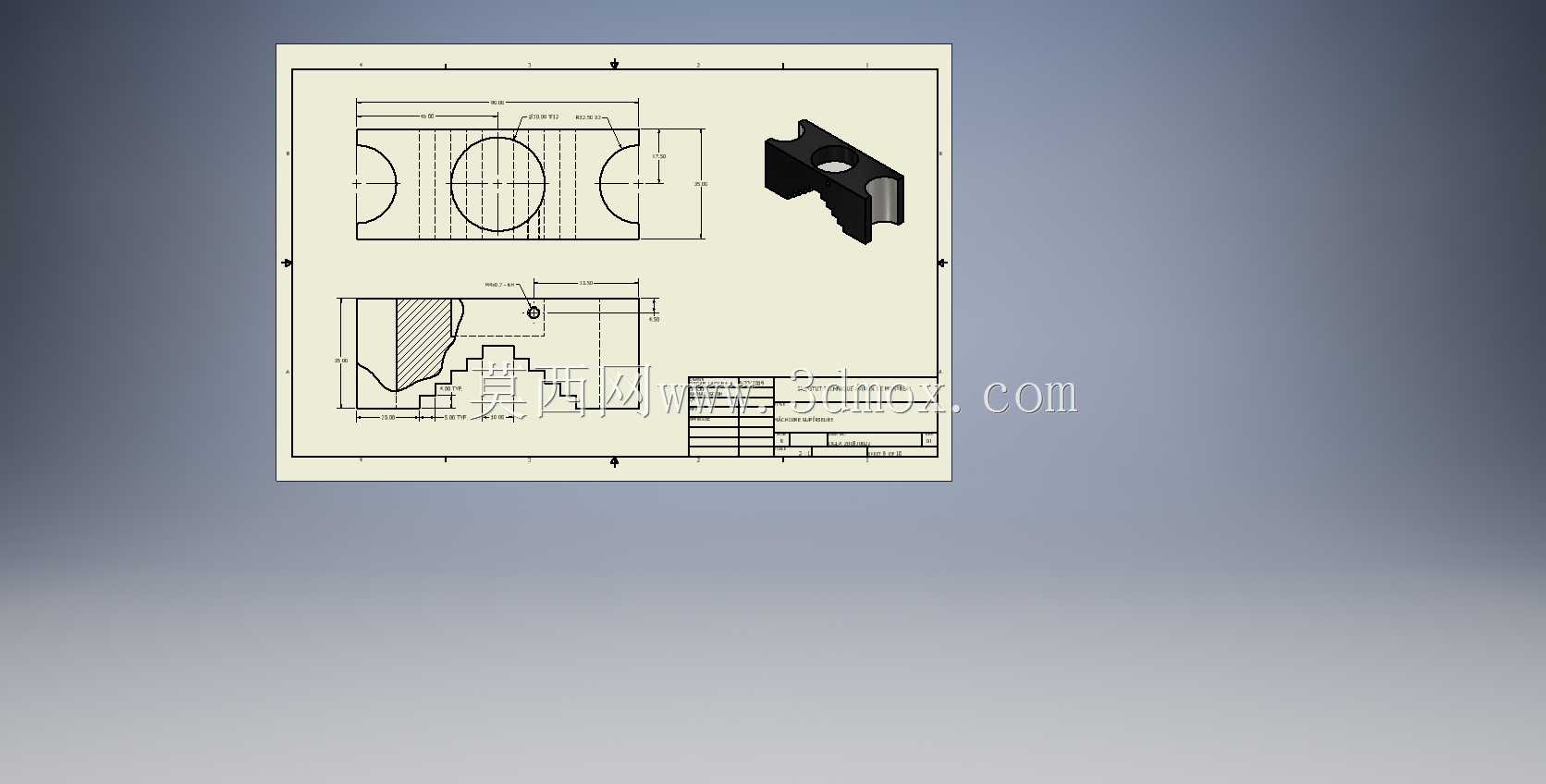

　　钳口部分是这款装置的核心功能结构，上下钳口均设计有V型夹持面，V型面上加工有锯齿状防滑齿纹，齿纹的角度与深度经过优化，既可以在夹紧时嵌入管材表层增大摩擦力，又不会因为齿纹过深导致薄壁管材出现夹痕变形，V型开口的尺寸覆盖常规作业的常用管材管径范围，可适配不同直径的圆管夹持需求，无需频繁更换钳口配件。下钳口固定在基座上方的框架底部，上钳口与丝杠下端活动连接，可随丝杠的转动沿导向槽上下移动，实现对不同管径管材的适配夹紧，钳口与框架的连接采用可拆卸式螺栓固定，当钳口齿纹出现磨损后，可快速拆卸更换钳口配件，延长整台装置的使用寿命。

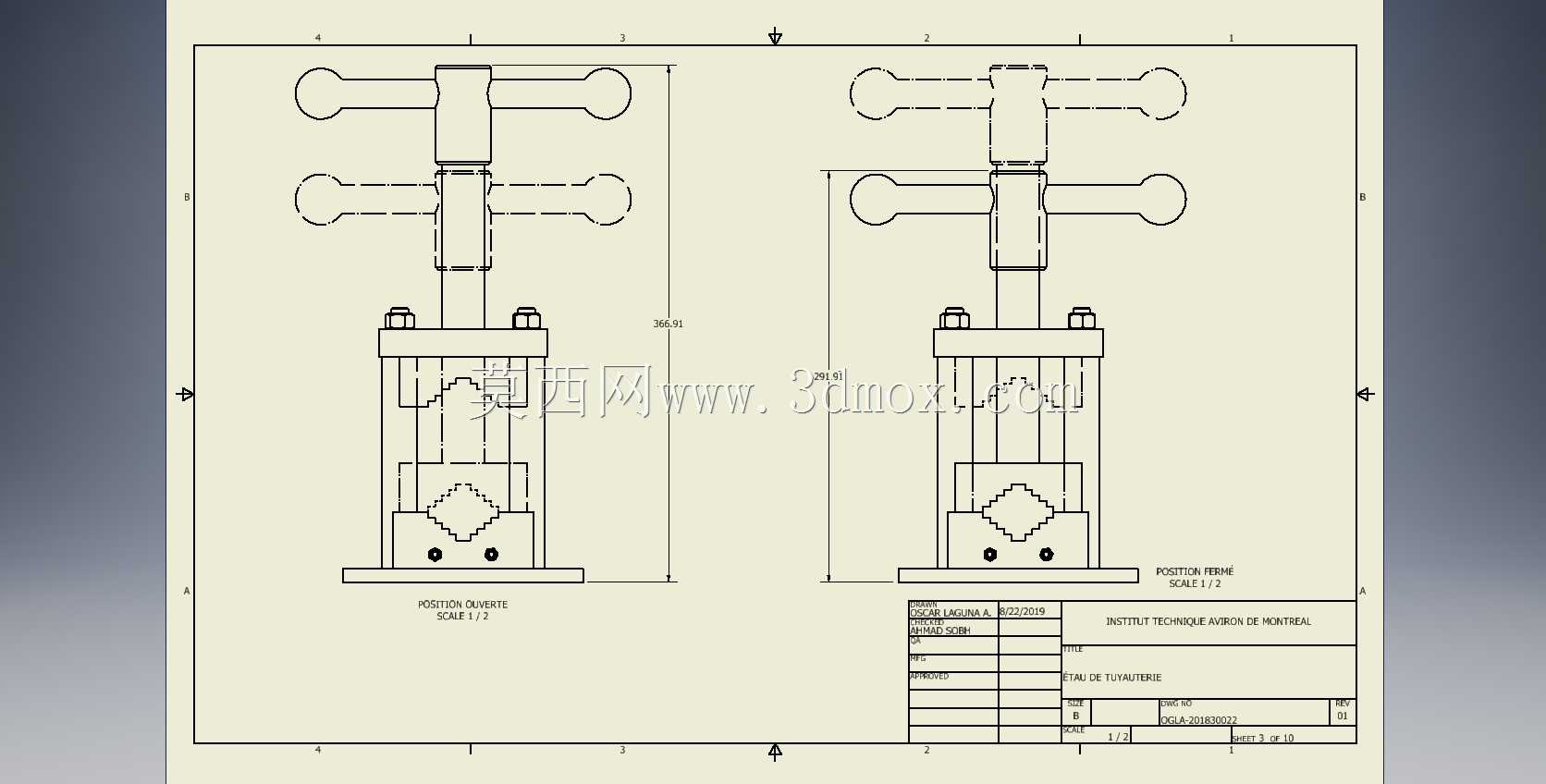

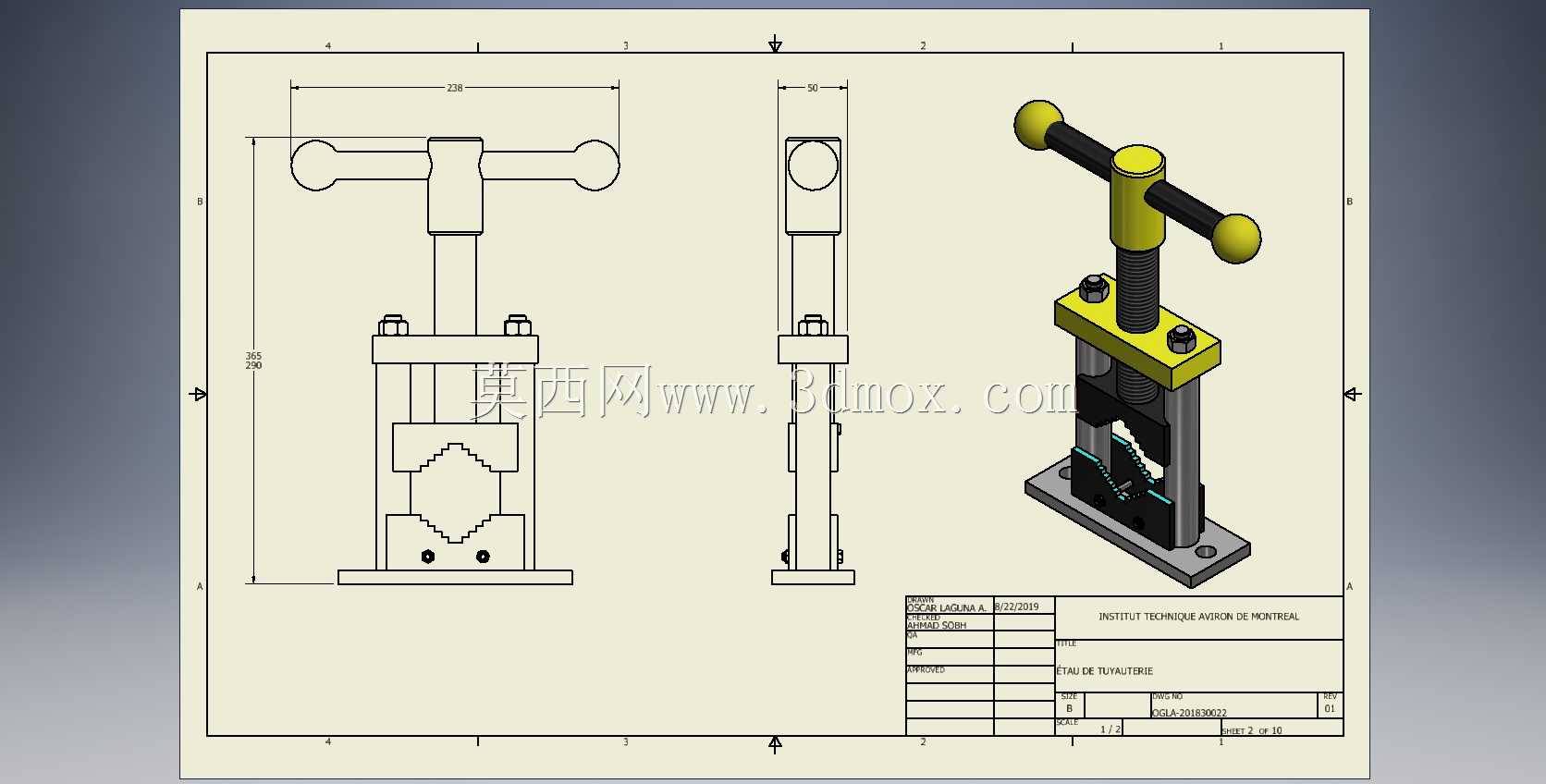

　　从安装边界尺寸来看，这款装置的整体宽度控制在常规工作台的可用宽度范围内，基座长度可保障夹紧大管径管材时的支撑稳定性，整体高度适配成年操作者站立作业的操作高度，无需额外垫高即可顺畅操作摇杆。在实际作业过程中，操作者只需将待加工管材放置在下钳口的V型槽内，调整管材的加工位置后转动T型摇杆，带动丝杠驱动上钳口下行，直至上下钳口将管材牢牢夹紧，即可开展后续的套丝、切割等加工作业，加工完成后反向转动摇杆即可松开工件，取放管材的操作空间充足，不会出现管材与框架结构干涉的情况。

　　在结构细节设计上，丝杠与活动钳口的连接部位设置有推力轴承，降低夹紧操作时的转动阻力，即便是夹紧大管径厚壁管材时，也不需要施加过大的操作力即可达到足够的夹紧力。框架的所有棱边均做了倒钝处理，避免作业过程中划伤操作者，表面采用喷塑处理，具备基础的防锈能力，适配车间、户外工地等复杂作业环境的使用需求。和液压、气动类的管材夹紧装置相比，这款手动结构的装置无需外接动力源，结构简单可靠，故障率极低，维护成本低廉，既适合固定工位的管道加工作业，也适合外出上门维修、野外临时作业等场景使用，在小型维修站点、装修施工队、管道安装班组的日常作业中具备很高的实用性。
