工业级气体压缩设备结构原理展示

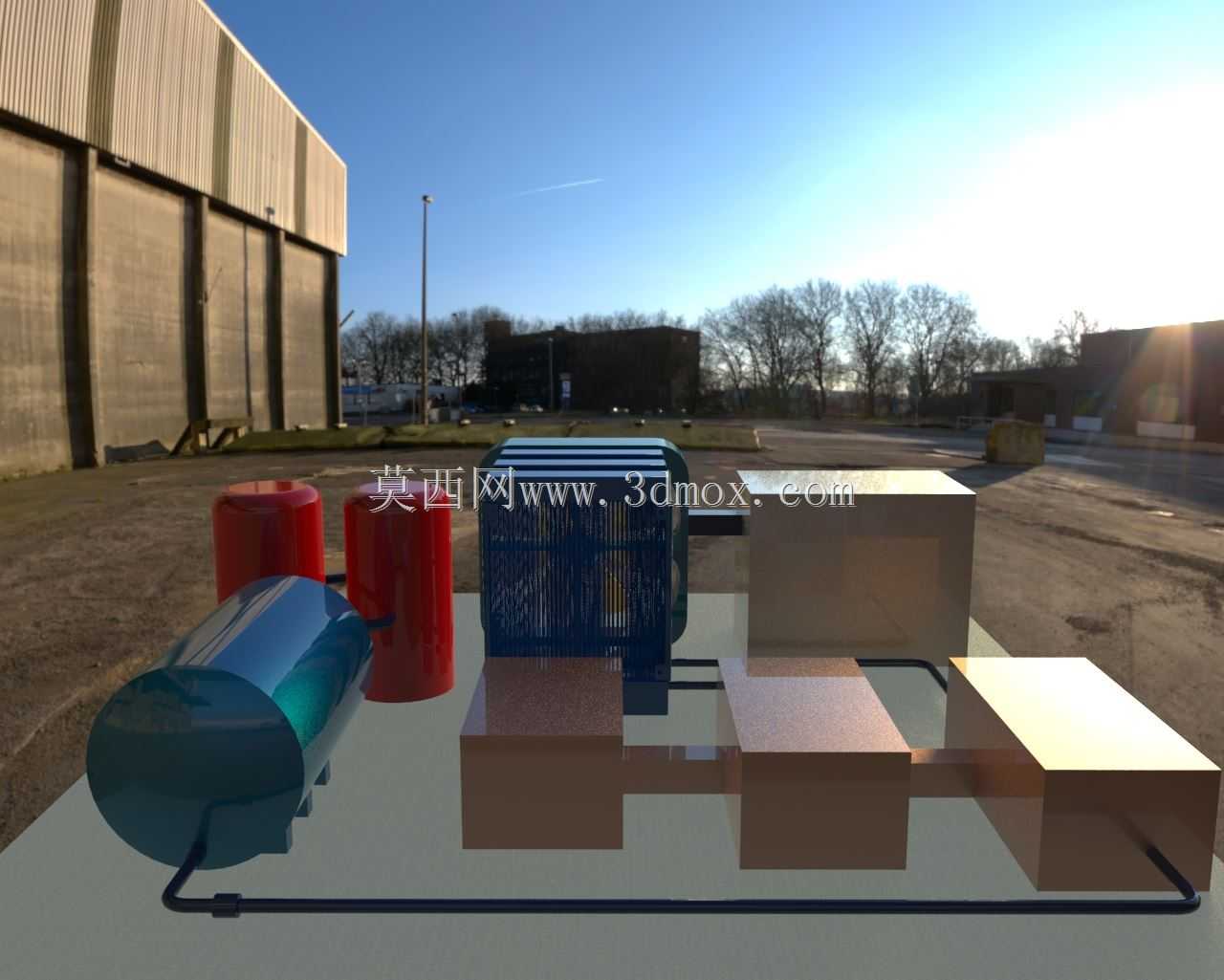

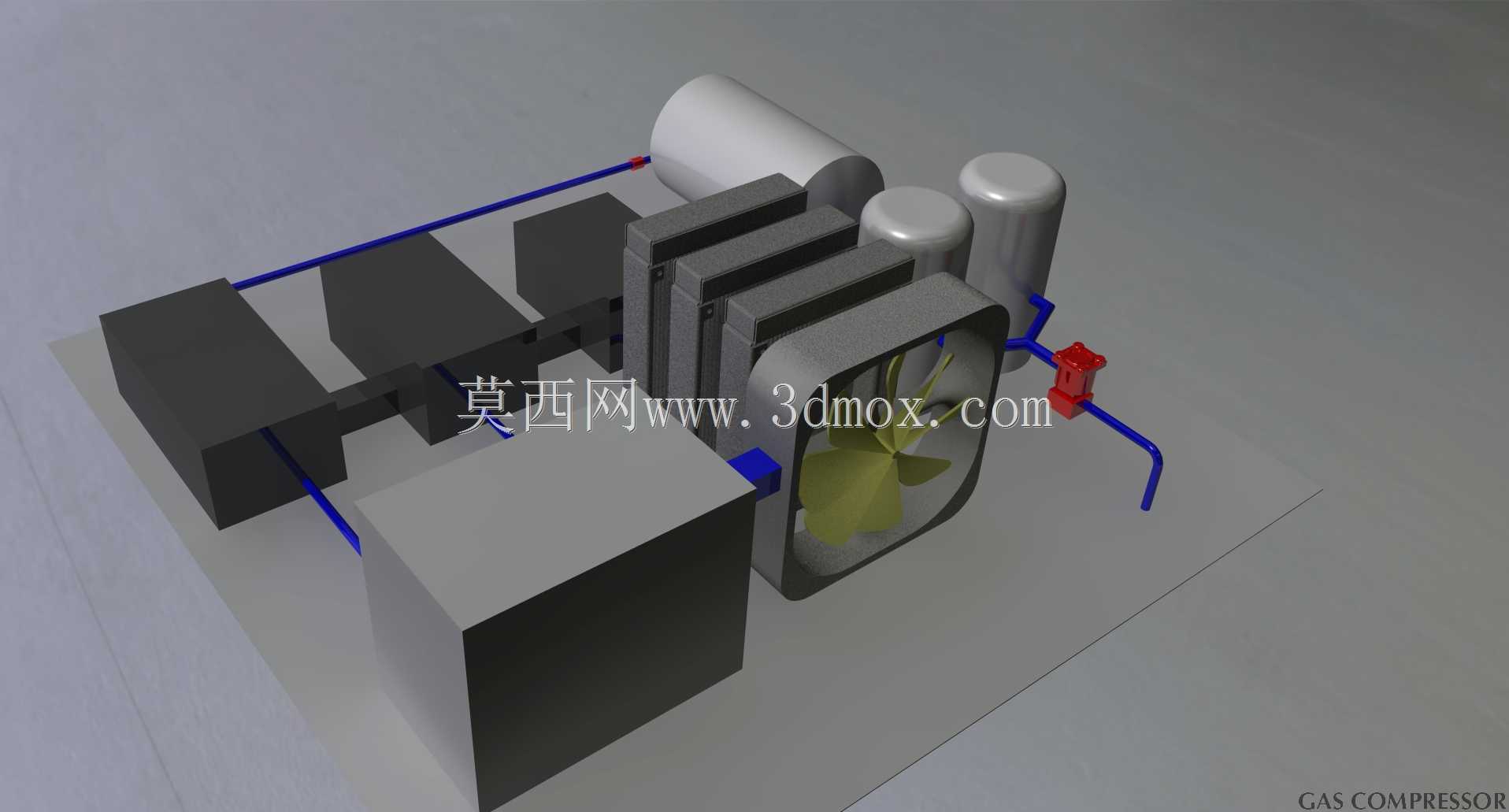

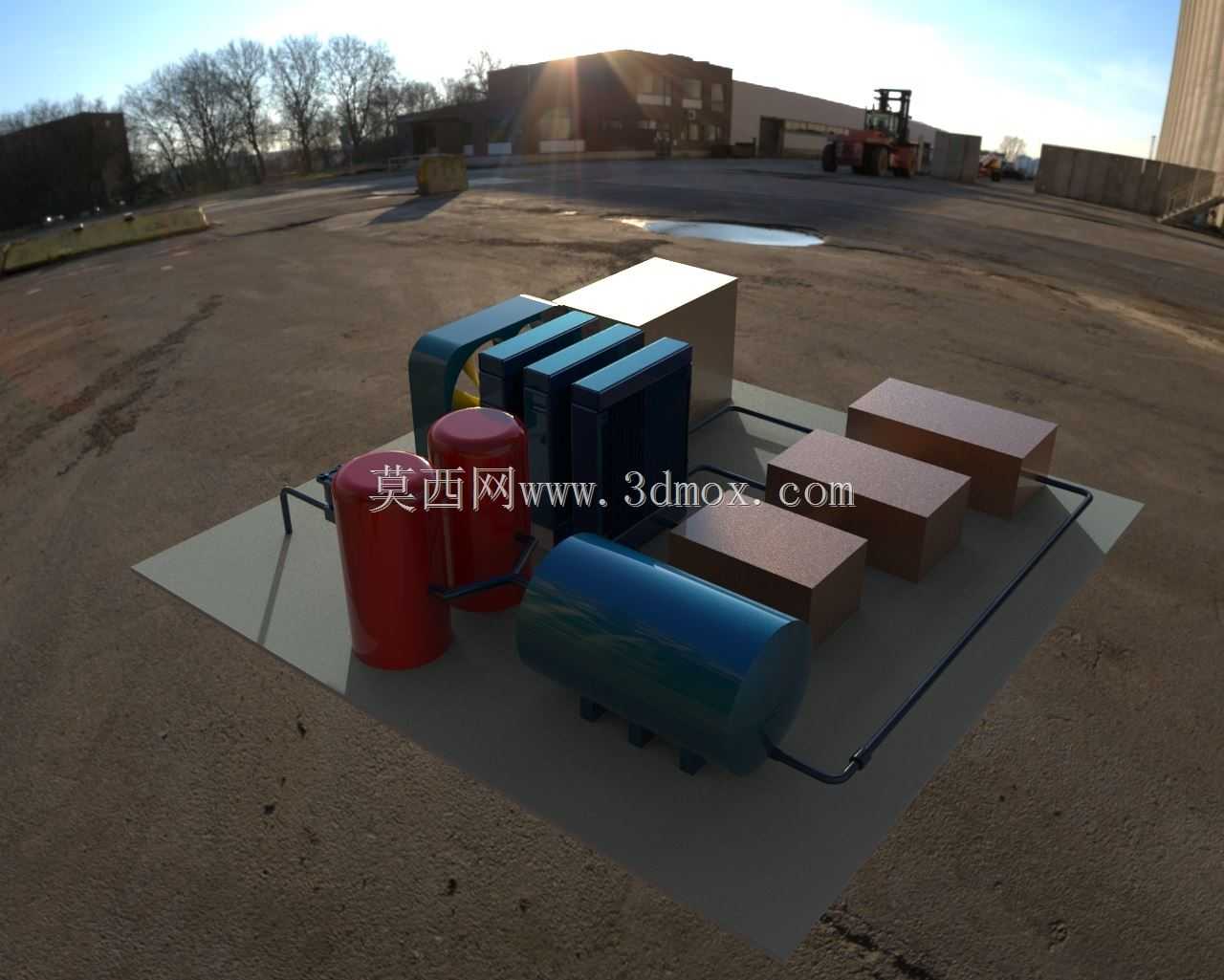

　　在工业气动系统的实际部署场景中，这类压缩设备常作为核心动力源布置在厂区动力站、生产车间侧方的独立设备区，也可根据产线需求集成到移动式气动作业单元内，为气动阀门、气动夹具、气力输送管线、吹扫作业工位提供稳定的压力气源。从现场安装的边界条件来看，设备整体采用撬装式集成布局，底部预留的安装平面可直接固定在混凝土基础或者钢制设备机架上，周边需要预留不小于八百毫米的检修通道，尤其是散热风扇侧不能有遮挡物，避免进风阻力过大导致散热效率下降，连接储气单元的管线接口位置预留了足够的操作空间，方便现场对接不同管径的输气管道，不需要额外对设备主体进行大规模拆改就能完成管路装配。

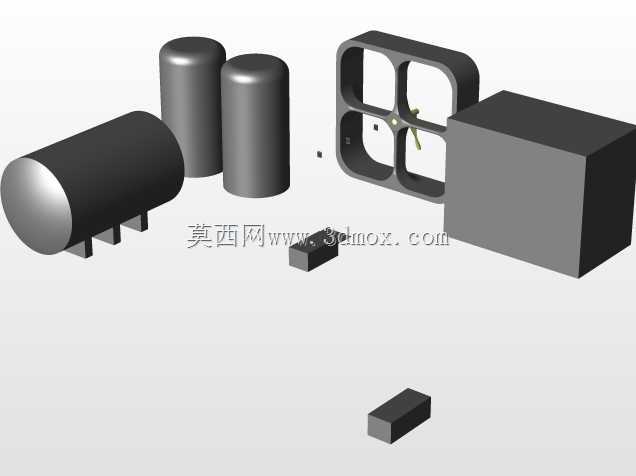

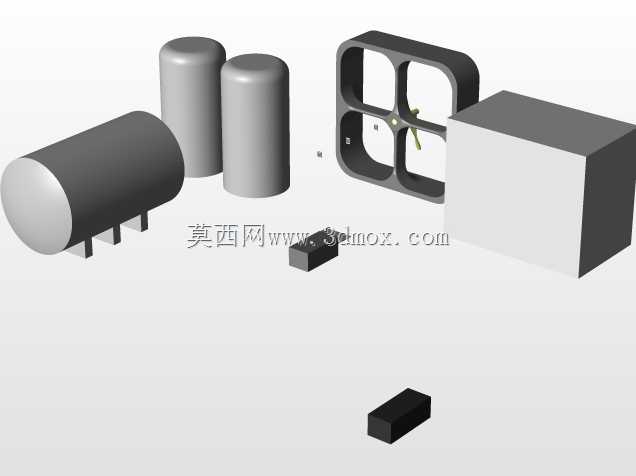

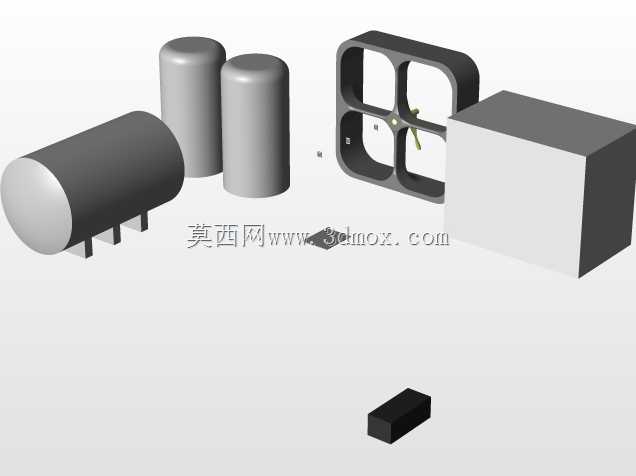

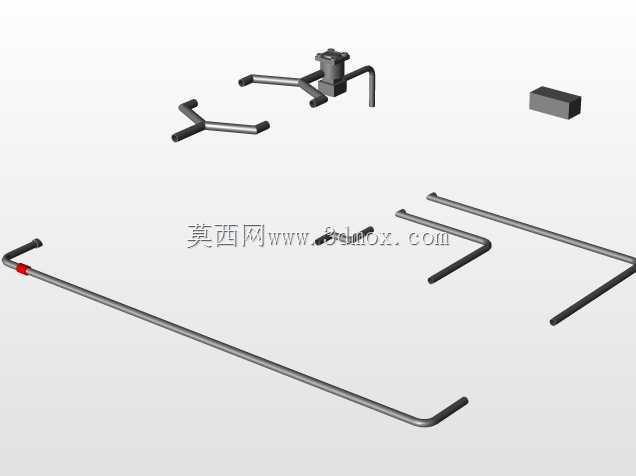

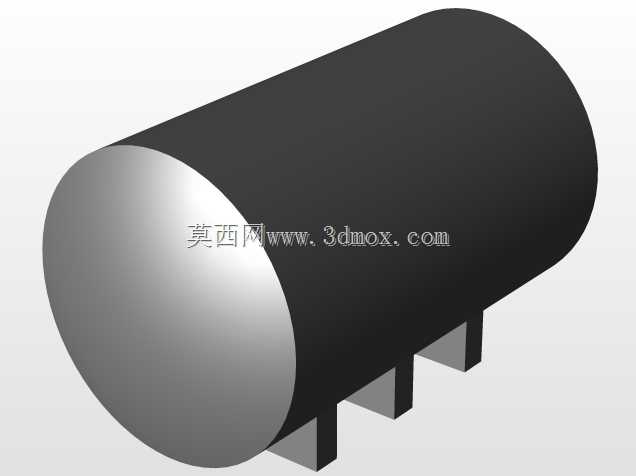

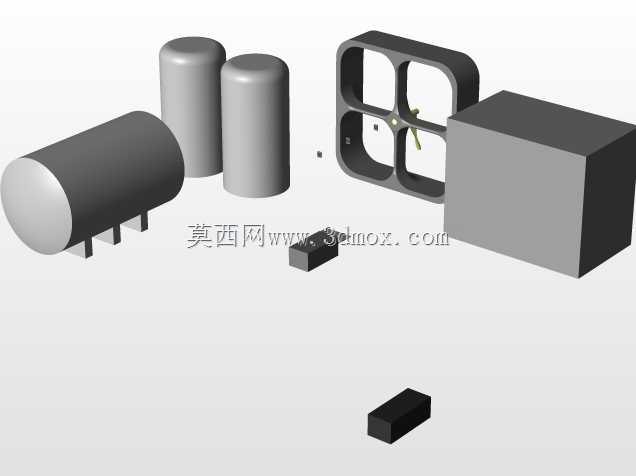

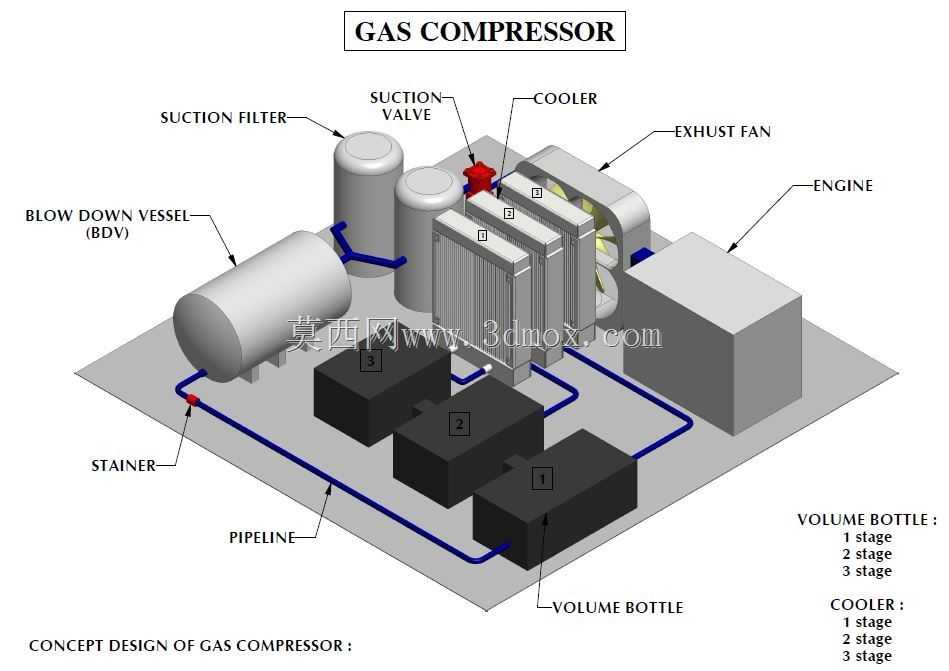

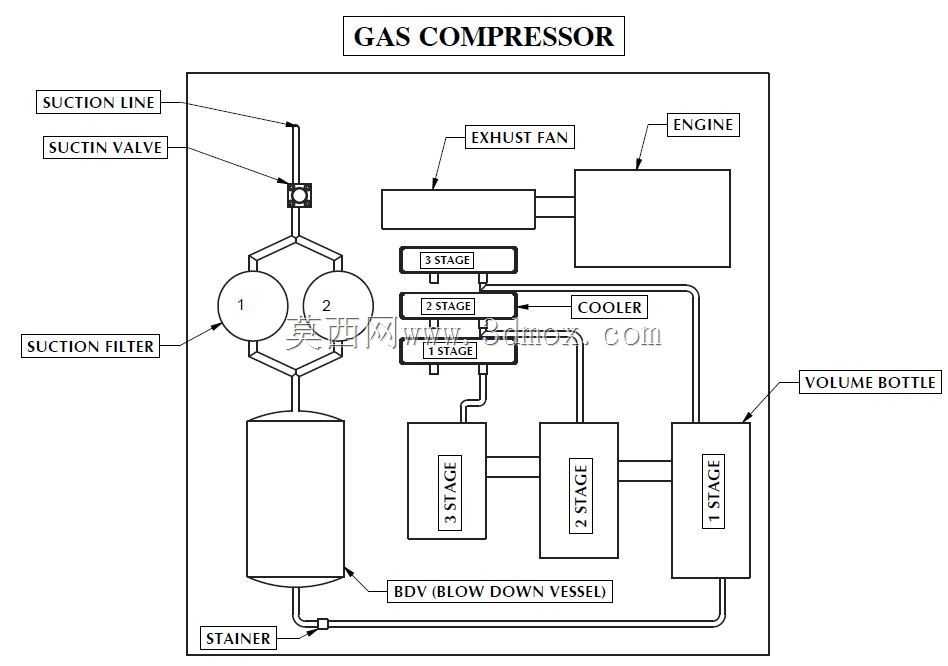

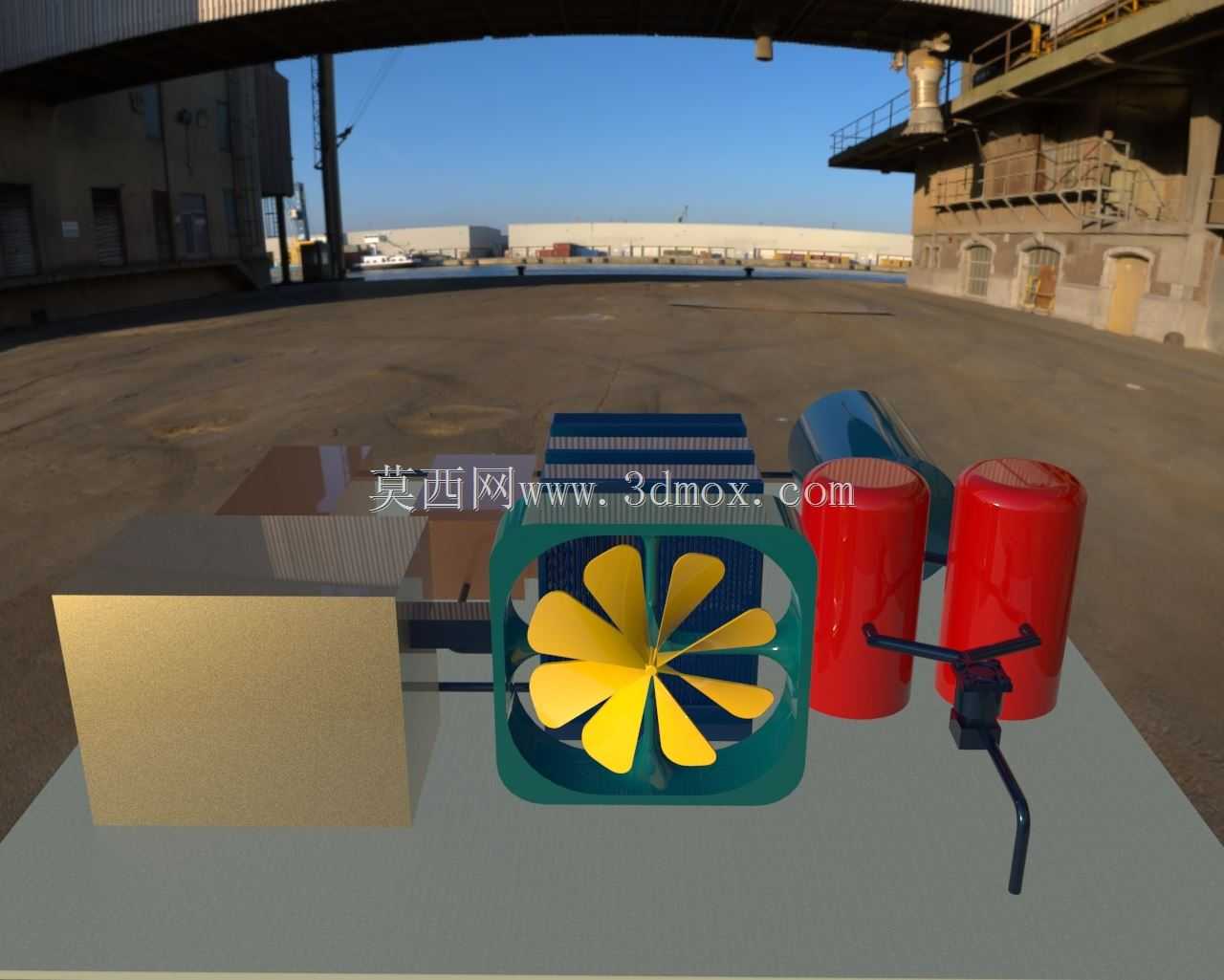

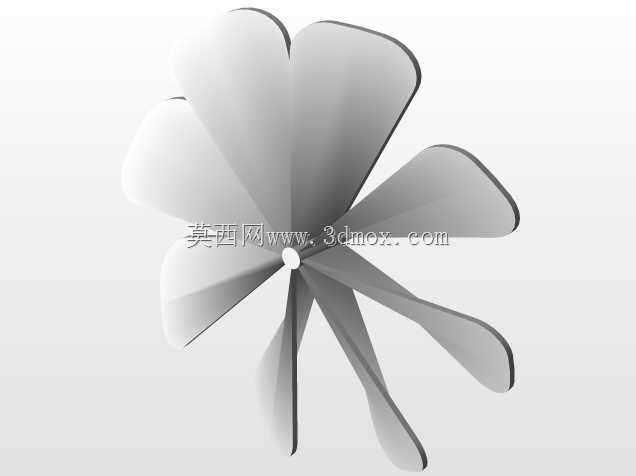

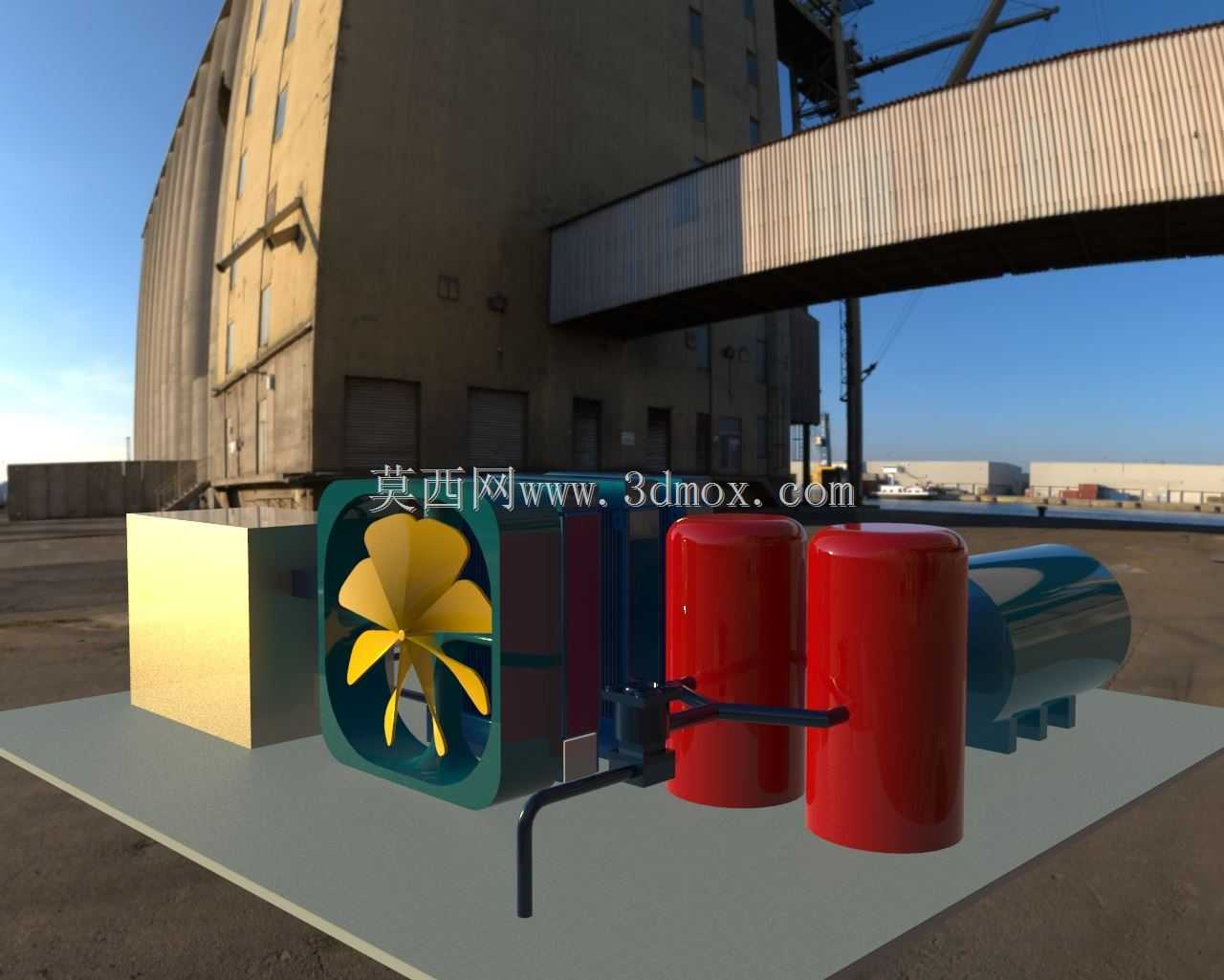

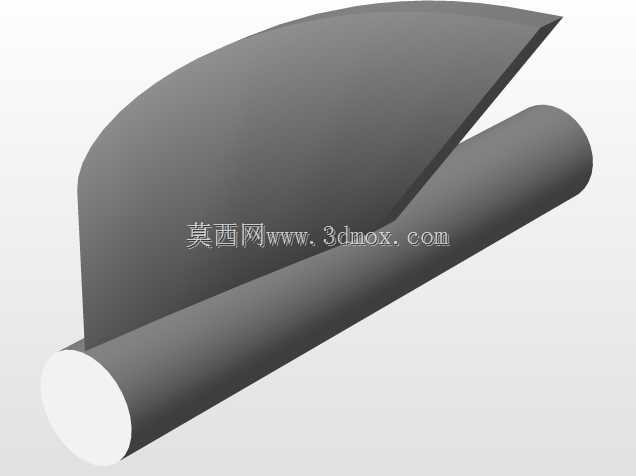

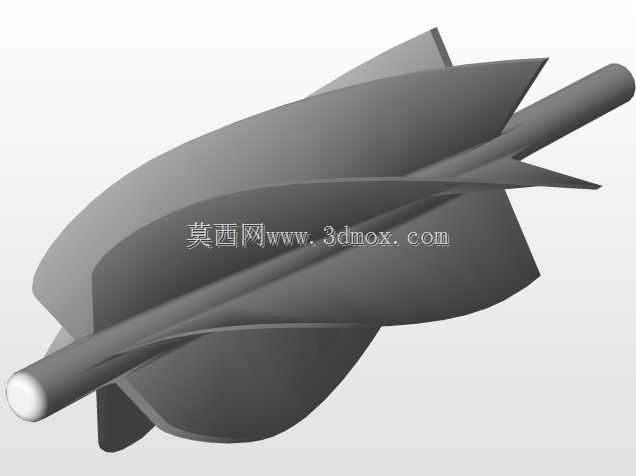

　　设备的功能逻辑围绕气体的压缩、冷却、储存、输出四个核心环节展开，前端的轴流散热单元直接对准压缩腔体布置，压缩过程中产生的热量可以通过强制对流快速带走，避免腔体内部温度过高导致润滑油碳化、密封件加速老化的问题。两个并联的立式储气单元可以对压缩后的脉动气流进行缓冲，稳定输出端的压力波动，同时可以截留部分压缩过程中夹带的液态油滴与冷凝水，减少后续气源处理单元的负载。输出端的管路采用硬管连接搭配减震喉的设计，能够抵消设备运行过程中产生的振动传递，避免长距离管线出现共振松动的问题。

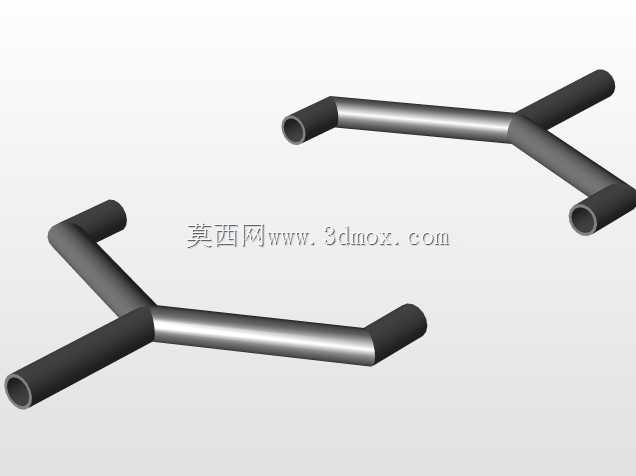

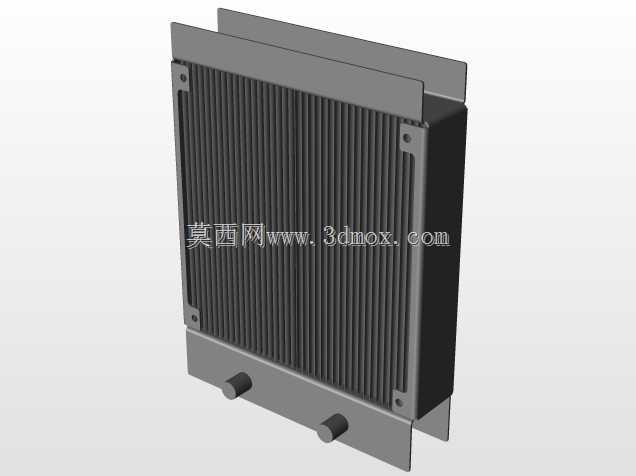

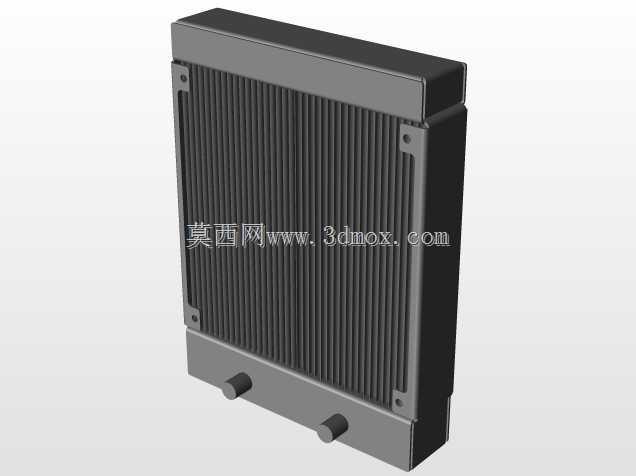

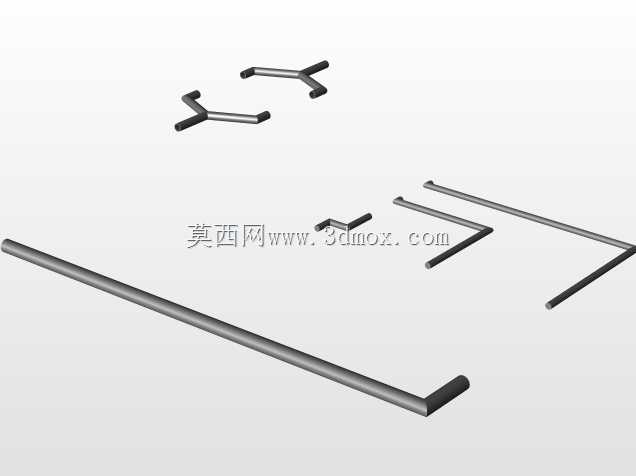

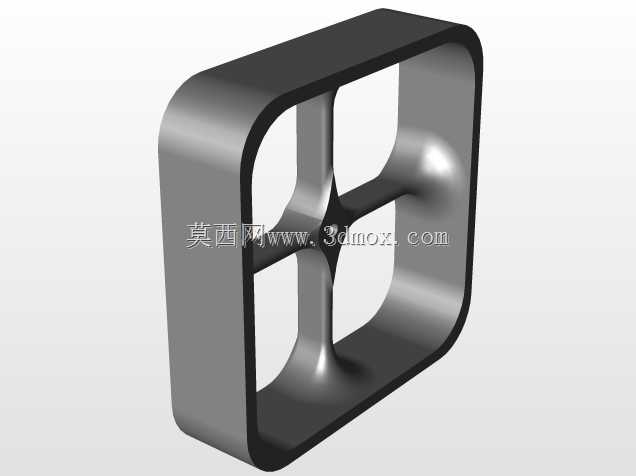

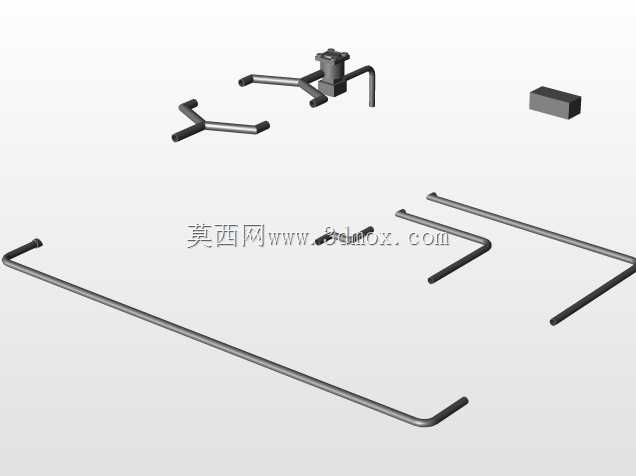

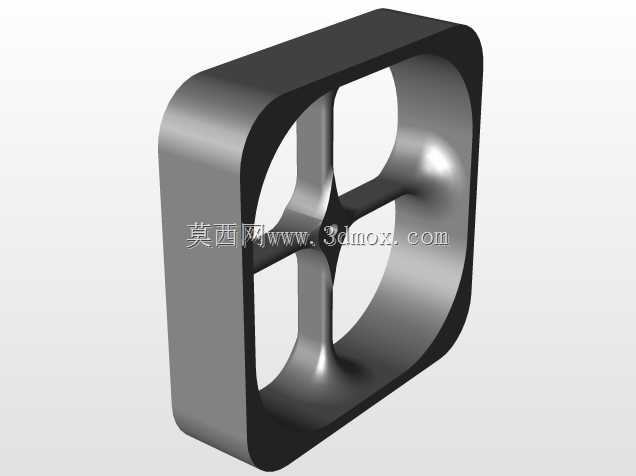

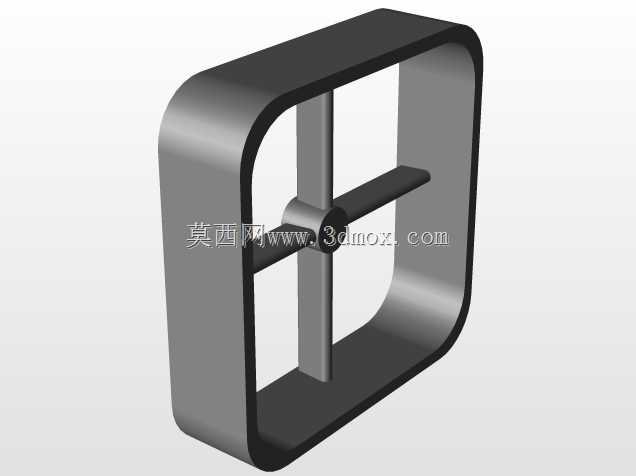

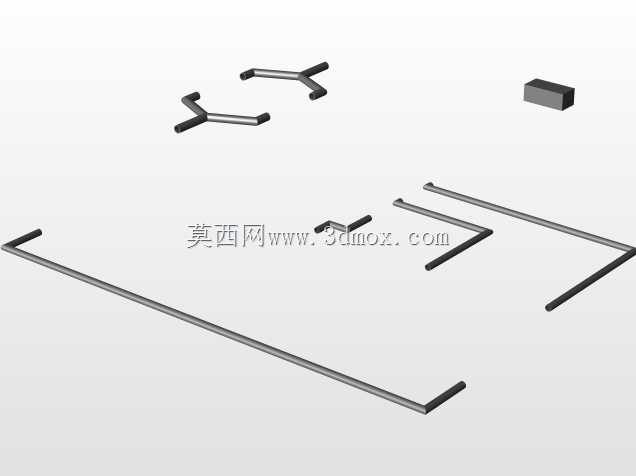

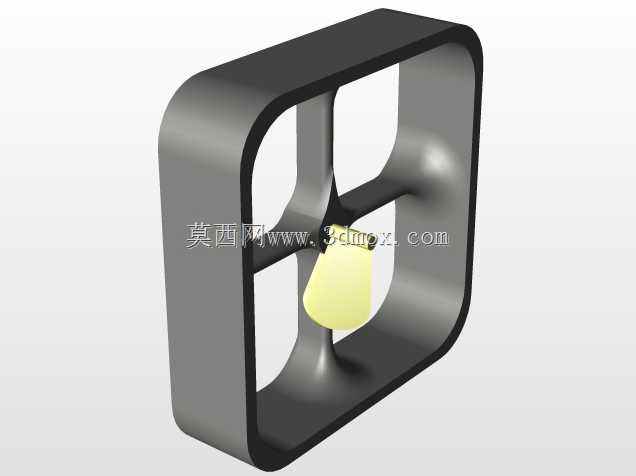

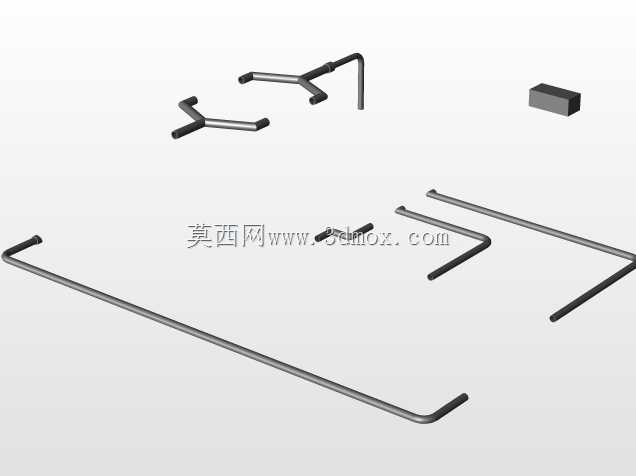

　　从设计思路上看，整个模型没有采用冗余的装饰性结构，所有外露部件都对应实际的功能需求：散热风扇的导风罩直接贴合压缩腔体的散热鳍片，减少风阻损失；储气单元的支撑脚直接固定在撬装底座上，重心落在底座的中心区域，吊装运输过程中不会出现侧倾风险；管路的走向全部采用直角转弯加短节连接的方式，既方便加工装配，也能在后期维护时快速拆卸更换故障管段，不需要整体拆解管路系统。在实际选型适配时，这类结构的压缩设备适合用在用气负荷波动较大的场景，储气单元的容积匹配压缩单元的排气量，可以在短时间大流量用气时补充气量，避免压缩单元频繁启停导致的电机损耗。

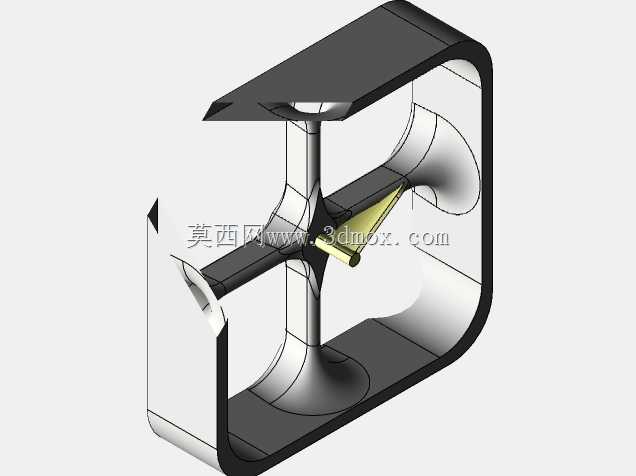

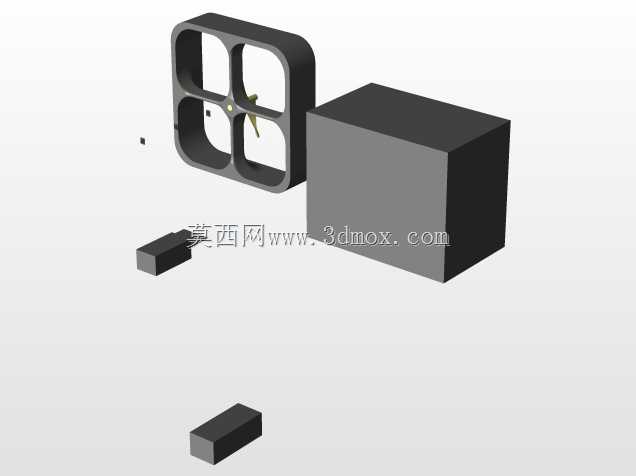

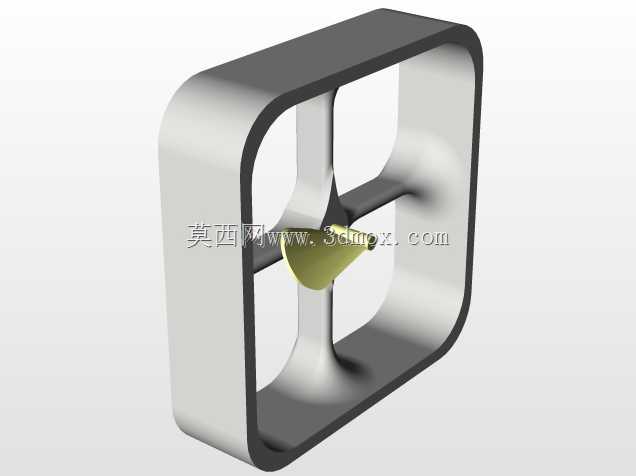

　　建模过程中对各个部件的装配公差做了对应还原，比如散热风扇与导风罩之间的间隙控制在五毫米左右，既不会出现运转碰擦，也不会漏风损失风压；储气单元与底座的连接位置预留了减震垫的安装空间，运行时的振动可以通过减震垫衰减后再传递到基础，减少厂区的噪声传递。设备的进气侧预留了空气滤芯的安装位，现场安装时可以根据厂区的空气质量情况选配不同精度的进气滤芯，在粉尘较多的厂区比如粮食加工、建材生产车间，可以加装外置的粗滤装置，延长设备内部滤芯的更换周期。

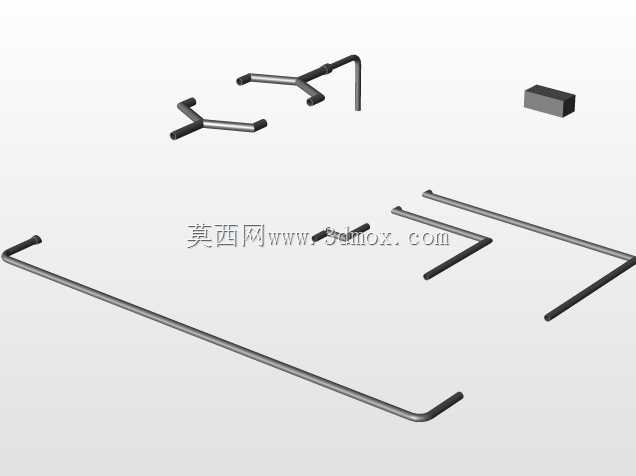

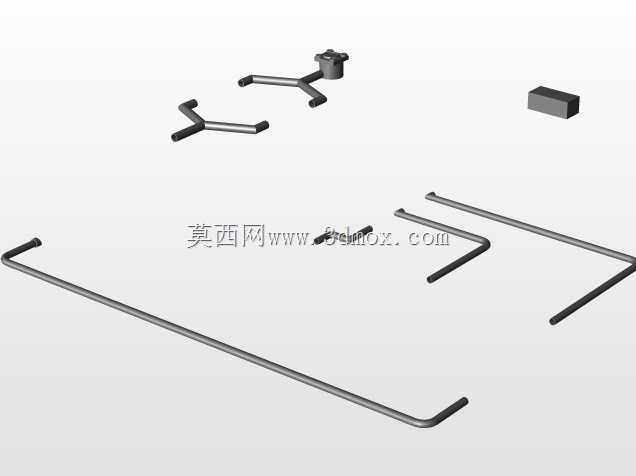

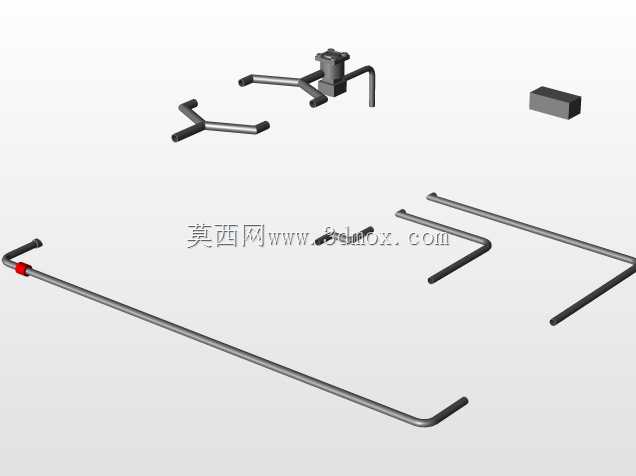

　　不同于大型离心式压缩设备的复杂结构，这类容积式压缩单元的结构更紧凑，对安装场地的要求更低，不需要专门做多层减震基础，普通的硬化地面就能满足安装要求，日常维护只需要定期更换润滑油、清理散热鳍片缝隙的积尘、检查储气单元的排污阀是否通畅，运维门槛更低，适合中小规模的工业生产场景使用。模型中还原的管路连接逻辑也可以作为现场管路布置的参考，输气管路从储气单元输出后需要设置一定的倾斜坡度，在管路最低点设置排污阀，方便定期排出管路内积存的冷凝水，避免冷凝水随气流进入用气设备导致部件锈蚀或者气动元件动作失灵。
