混凝土连接用佩克紧固扣板系列构件

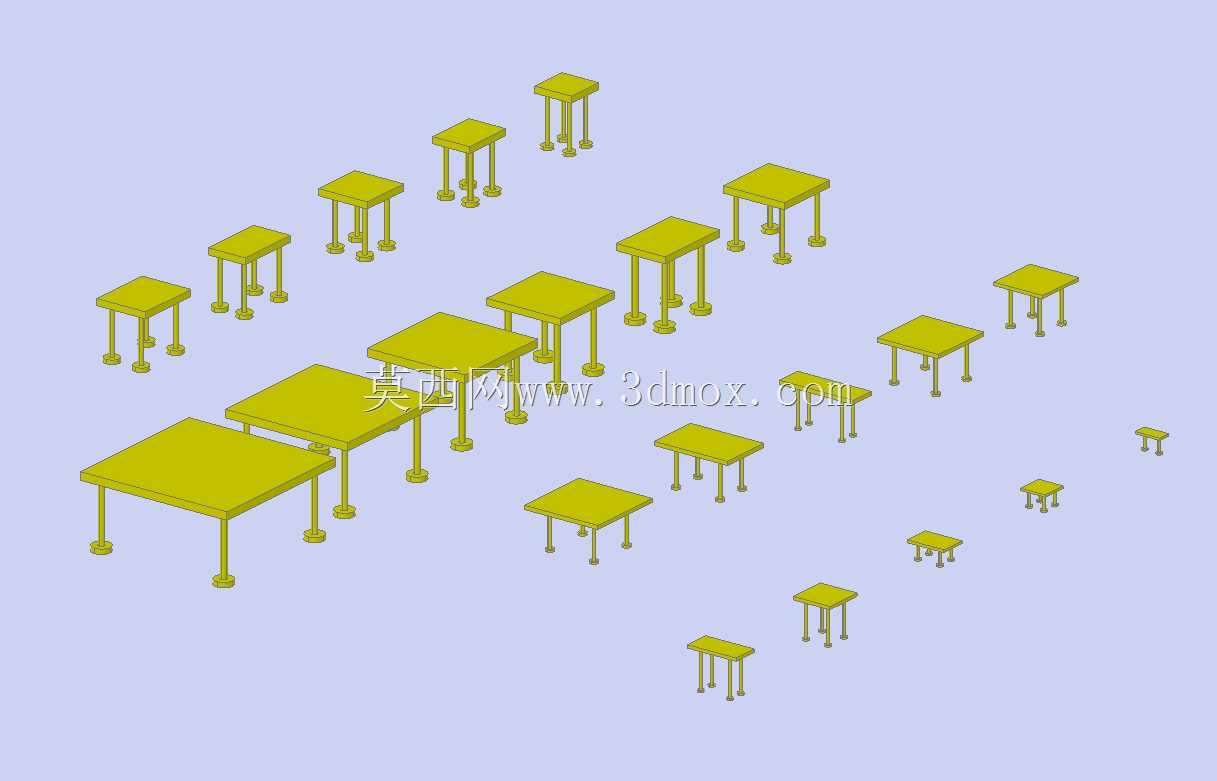

　　在预制混凝土构件的现场装配、装配式建筑构件拼接、工业混凝土结构后期加装附属构件的作业场景里，这类佩克系列紧固扣板是承担载荷传递、构件面贴合固定的核心接触固件，不同于普通膨胀螺栓的点式受力，扣板类固件通过板面与混凝土基面的大面积贴合，把单点集中载荷均匀扩散到更大的混凝土接触区域，能有效避免局部应力集中导致的混凝土基面开裂、锚固点拔出失效的问题，尤其适用于预制梁柱节点拼接、预制墙板外挂构件固定、混凝土设备基础后期加装支架这类对锚固可靠性要求高的作业场景。从实际工程使用的角度看，这套系列化扣板覆盖了不同载荷等级的使用需求，小尺寸规格对应轻型管线支架、线槽固定这类低载荷场景，中等尺寸适配常规设备支腿、操作平台支架的固定，

　　大尺寸规格则用于重型构件拼接、大型设备基础的锚固连接，不同规格的支腿锚固端长度、板面厚度都随额定载荷做了梯度匹配，避免小载荷场景下的材料浪费，也杜绝大载荷场景下固件强度不足的隐患。设计层面上，这套构件的建模逻辑完全贴合混凝土结构锚固的实际受力逻辑，首先是板面的平面度公差控制，所有扣板的安装贴合面都做了共面约束，保证安装时能完全贴实混凝土基面，不会出现翘边导致的局部受力；其次是支腿的锚固端结构，每根支腿的端部都做了扩头结构，嵌入混凝土后能形成机械咬合，不会在受拉时出现滑移；另外整套构件的参数化关联逻辑做了完整的约束，当调整板面尺寸、支腿间距这类用户自定义尺寸参数时，所有关联的结构特征都会自动更新，同时自动标注出安装需要的定位尺寸、

　　钻孔边界尺寸，不需要设计人员手动调整标注，能直接导出符合详图规范的加工图与安装定位图。安装边界方面，不同规格的扣板都预留了足够的安装操作空间，支腿的间距设置避开了混凝土内部常规配筋的排布间距，不会出现安装时打断结构主筋的问题；板面的螺栓孔位都做了沉头结构设计，固定螺栓安装后不会突出板面，保证后续附着的构件能完全贴实扣板表面，不会出现间隙；锚固支腿的植入深度也符合混凝土结构后锚固的规范要求，对应不同强度等级的混凝土基面，都能保证足够的抗拔承载力，不需要额外做拉拔试验的冗余补强。在实际建模落地的过程中，这套构件的参照点关联逻辑完全匹配详图绘制的作业习惯，只需要把用户预设的标注点与构件的参照点做关联绑定，后续调整构件位置、更换规格尺寸时，

　　所有的定位尺寸、安装标注都会自动跟随更新，不会出现标注错位、尺寸遗漏的问题，能大幅提升预制混凝土构件详图的绘制效率，减少人工标注带来的错漏。从结构受力的细节看，扣板与支腿的连接位置都做了圆弧过渡处理，避免直角位置的应力集中，在承受交变载荷、冲击载荷的场景下，不会出现焊缝位置、转角位置的疲劳断裂；所有支腿与板面的垂直度都做了严格的约束，保证植入混凝土时支腿能垂直于基面，不会出现倾斜导致的锚固深度不足、受力方向偏移的问题。另外这套系列化构件的尺寸梯度设置完全匹配行业内常用的佩克产品目录规格，不需要设计人员手动核对产品手册的尺寸参数，直接调用对应规格的模型就能完成布置，同时支持自定义调整尺寸参数，适配非标准场景下的特殊紧固需求，不管是常规装配式建筑的节点设计，还是工业厂区混凝土结构的改造加固，都能直接套用，大幅减少结构设计阶段的固件建模、选型、标注的重复工作量。
