户外大型钢结构广告支撑框架设计

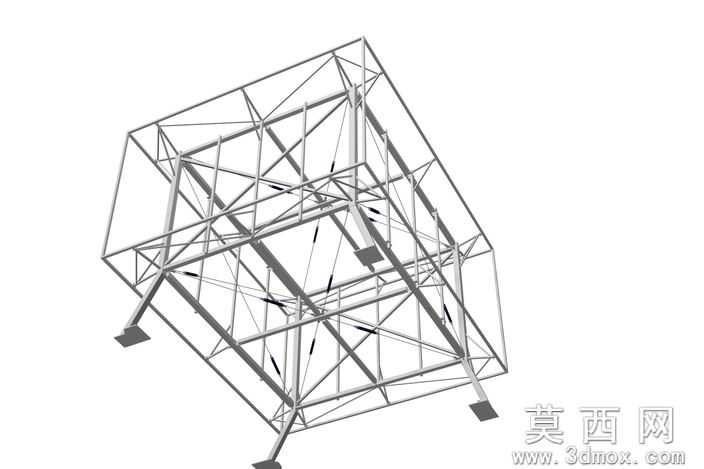

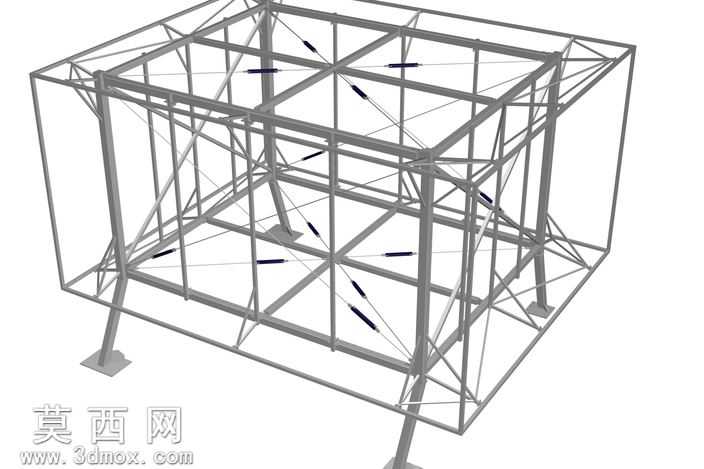

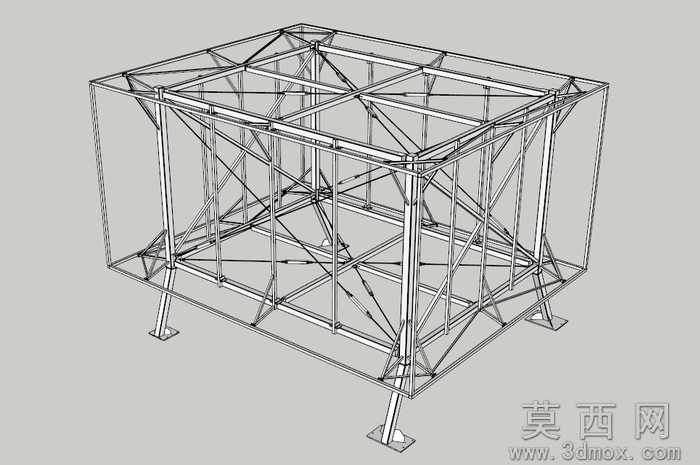

本作品为户外大型广告位支撑钢结构框架的三维建模设计，整体采用空间桁架结构体系搭建，适配6米×8米、10米×7米、5米×5米等多规格户外广告位安装需求，建模过程参考ProSteel（ProStructures）钢结构设计逻辑完成。建模阶段首先搭建整体空间定位基准，按照户外广告设施抗风、承重的力学要求排布主承重立柱，主立柱采用方形截面钢构件设计，底部配置带地脚螺栓孔的方形承重底座，保证与混凝土基础的连接强度。主体框架部分采用等边角钢作为主弦杆，通过腹杆交叉排布形成稳定的空间桁架单元，相邻桁架单元之间设置横向连接杆件强化整体刚度，交叉腹杆节点处设置专用连接节点板，模拟真实钢结构焊接或螺栓连接的构造细节。框架内部设置多道横向支撑与斜向拉撑，斜向拉撑采用细长钢拉杆设计，搭配张紧调节构件，可有效抵消户外风荷载带来的侧向形变，提升整体结构的抗风性能。材质渲染阶段为所有钢构件赋予哑光银灰色金属材质，还原热轧钢材的表面质感，对连接节点、底座部位做轻微的磨损做旧处理，模拟户外钢结构的真实使用状态，渲染视角采用斜向等轴测视角，可完整展示框架的整体空间构造、杆件排布逻辑与节点连接细节。设计过程中充分考虑钢结构的模块化拼接逻辑，所有杆件长度、节点位置均按照标准化钢结构加工尺寸设定，可直接拆解为加工图纸指导下料生产，同时兼顾广告位安装的操作空间，框架预留广告面板安装的固定点位，方便后期广告画面的挂载与维护，整体结构受力路径清晰，冗余度合理，符合户外广告钢结构设施的设计规范要求，可作为同类户外广告支撑结构设计的参考模型使用。
