多坡面木质结构屋顶三维设计作品

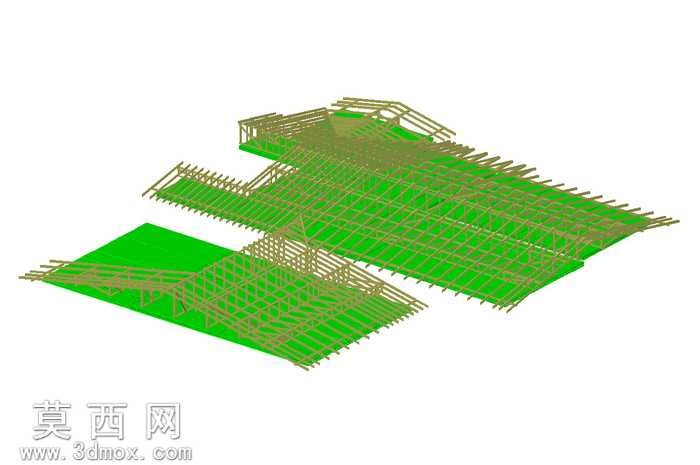

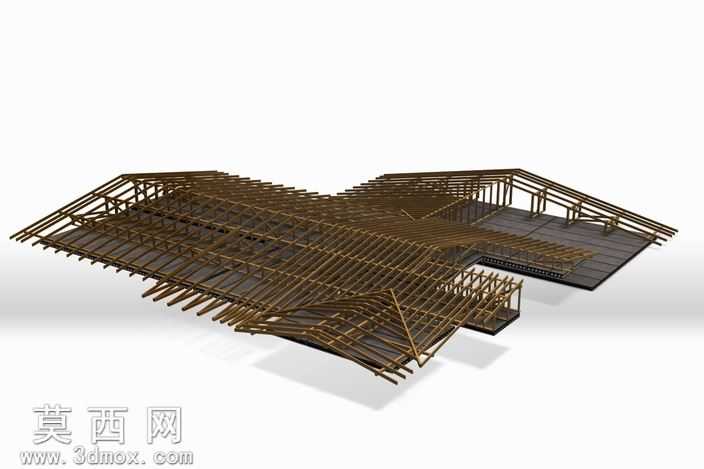

该作品为多坡面组合式木质屋顶结构的三维建模成果，建模过程严格遵循传统木构屋顶的受力逻辑与构造规范，完整还原了复杂错落坡屋面的木构架体系。建模阶段首先依据多坡面交汇的屋面轮廓，确定各坡面的坡度、交线位置与悬挑尺寸，精准定位屋脊、斜脊、天沟的空间走向，搭建整体结构的定位基准线。随后依次构建各类木构件：作为主要承重的斜向椽条沿坡面垂直于屋脊方向排布，根据不同坡面的角度调整椽条的倾斜角度与长度，在坡面转折处对椽条端部做适配裁切处理，保证构件衔接严丝合缝；横向布置的檩条垂直于椽条铺设，承担椽条传递的荷载，在檩条与椽条的交接位置还原了传统木构的搭接节点构造，清晰呈现构件间的传力路径；在屋面边缘的檐口位置，设置了封边木构件与悬挑支撑结构，还原檐口的收边构造与出挑受力逻辑。材质表现上，为所有木构件赋予了真实的原木材质，还原木材自然的深浅纹理、哑光质感与细微的表面色差，不同位置的构件根据受力特点呈现出对应的截面尺寸差异，直观区分主次承重构件。模型底部完整呈现了与屋顶衔接的混凝土屋面板结构，清晰展示木构架与下部混凝土基层的连接关系，明确屋面荷载从木构件传递至下部结构的路径。整体建模过程中对复杂多坡面交汇区域的构件排布做了精细化处理，避免了构件穿插错位的问题，所有木构件的排布既符合结构受力要求，也还原了传统木屋顶的施工排布逻辑，通过三维视角可清晰查看不同坡面下的木构架布局、节点构造与整体空间形态，完整展现了错落式多坡木屋顶的结构特点与构造细节，能够直观呈现这类木质屋面从基层到构架的完整构造层次。
