线性驱动式机械通气呼吸装置结构设计

　　这套线性驱动机械通气装置的结构设计，核心围绕基层应急场景下的呼吸支持需求展开，区别于传统涡轮供气的呼吸机结构，采用直线执行机构直接驱动囊体的方案，从结构根源上降低了对精密气压传感、高速涡轮部件的依赖，适配无稳定高压气源、缺乏专业维保人员的临时医疗点位使用。从实际应用场景来看，这类装置主要面向呼吸道传染病暴发期的扩容救治需求，当常规高端呼吸机储备不足时，可作为基础通气支持设备补充，为患者提供稳定的潮气量输出，也可用于基层诊所、野外医疗点的常规呼吸辅助，不需要配套复杂的中心供气系统，仅需常规电力供应即可完成驱动动作。

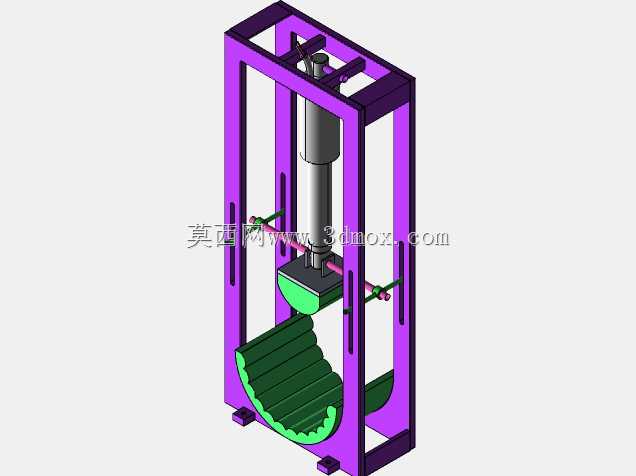

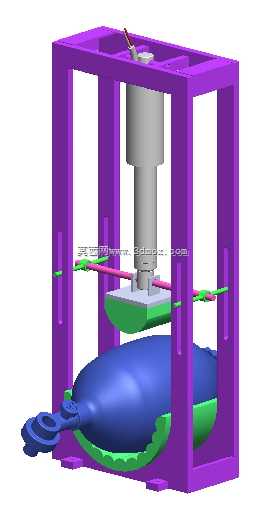

　　功能特性层面，装置采用框架式承载结构，紫色型材拼接的外框架承担全部驱动载荷，将直线执行机构竖直固定在框架顶部横梁位置，执行机构的输出端连接水平设置的压合板，压合板下方对应放置弹性呼吸囊体，囊体采用底部仿形托座限位，托座弧度完全匹配囊体充盈状态下的曲面轮廓，避免压合过程中囊体出现横向滑移、褶皱卡滞的问题。压合板下行时均匀挤压囊体，将囊内储存的含氧气体通过输出接口送入患者呼吸通路，压合板上行复位时，囊体依靠自身弹性回弹，重新充盈待输送的气体，整套动作的行程可通过调整执行机构的伸出长度精准控制，直接对应单次输出的潮气量参数，不需要额外设置复杂的流量调节阀组。两侧的横向导向杆穿过压合板两端的导向孔，对压合板的上下运动做径向限位，避免压合过程中出现偏载，保证囊体受压面受力均匀，延长囊体的使用寿命。

　　设计思路上，整套结构优先考虑加工与装配的便捷性，所有框架构件均采用标准型材切割拼接，不需要定制复杂的铸锻件，零部件加工精度要求集中在导向孔位、执行机构安装面两个位置，普通机加工车间即可完成全部构件的生产，装配过程不需要专用工装，按照装配顺序依次锁紧型材连接件、固定执行机构、安装导向杆与压合板、放置囊体与托座即可完成整机组装，大幅缩短应急状态下的设备生产交付周期。结构上刻意减少了冗余的调节环节，将核心的通气参数调节集中在驱动端的行程控制上，降低非专业人员的操作门槛，同时外露的结构形式方便日常巡检与故障排查，出现囊体破损、连接件松动等问题时可快速完成更换与紧固，不需要拆解复杂的外壳护罩。

　　外形尺寸与安装边界方面，整套装置的框架宽度控制在常规病床床头柜的放置尺寸范围内，深度不超过400毫米，整体高度不超过600毫米，可直接放置在病床旁的台面使用，不需要额外设置落地安装支架，底部框架预留了螺栓固定孔位，若需要移动使用，也可将框架固定在移动推车的台面上，适配转运途中的通气支持需求。执行机构的顶部预留了电气接线与手动调节接口，当出现电力中断的极端情况时，可拆下侧面的防护盖板，通过手动操作杆驱动压合板完成手动通气，不需要额外配套手动呼吸球囊。囊体的输入输出接口均采用标准呼吸回路通用尺寸，可直接适配常规的呼吸管路、过滤器与湿化装置，不需要定制专用的连接配件，降低配套耗材的使用门槛。整套结构的运动部件均设置在框架内部的安全空间内，压合板的运动行程上下两端都设置了机械限位块，避免超行程运行造成囊体破裂或者执行机构损坏，框架外侧没有突出的尖锐结构，放置在临床场景中不会剐蹭医护人员或者管路线路。
