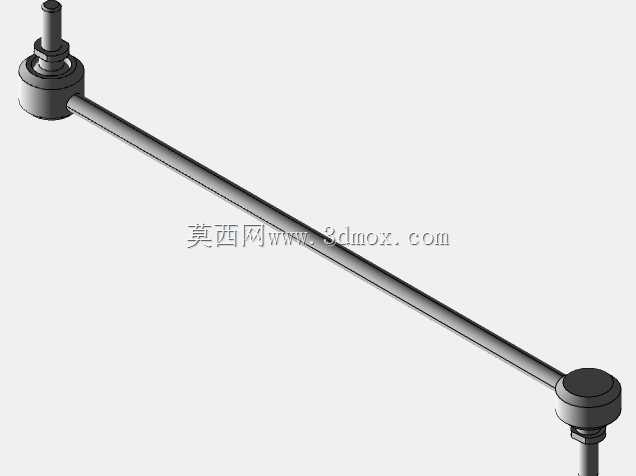

汽车转向横拉杆结构三维设计

　　在乘用车与商用车的底盘系统开发中，转向横拉杆是连接转向机与转向节的核心传力部件，直接决定车辆转向动作的传递精度与行驶过程中的操控稳定性，日常行驶中路面传递的冲击载荷、转向时的横向力矩都会经由该部件传导，其结构合理性直接关联整车行驶安全。从结构设计逻辑来看，该部件采用长杆身搭配两端球铰接头的布局，杆身采用等截面圆钢材质，既保证轴向拉压载荷下的结构强度，也能在承受一定侧向冲击时具备适度的形变余量，避免刚性断裂风险。两端的球头结构是设计核心，球座采用耐磨高分子材料衬套包裹球销，外部设置密封防尘罩结构，可阻挡路面泥沙、积水进入球铰摩擦面，延长部件使用寿命，球销端部设置标准螺纹连接段，可通过调整螺纹旋入长度适配不同轮距的安装需求，

　　同时匹配锁紧螺母结构，防止行驶过程中螺纹连接松脱。从安装边界来看，两端球头的连接轴线与杆身呈固定夹角，适配麦弗逊式独立悬架的转向节安装位与齿轮齿条式转向机的输出端安装点，安装时需保证球头销的摆动角度处于设计允许范围内，避免极限转向工况下球头出现卡滞或脱出风险。杆身的长度尺寸经过匹配计算，可保证转向过程中左右车轮的转角关系符合阿克曼转向几何特性，减少轮胎转向过程中的滑动磨损，日常维保中该部件属于底盘易损检查项，当球头出现松旷、防尘罩破损时需及时更换，避免转向虚位过大引发行驶风险。建模过程中对球头的铰接自由度做了完整还原，可在装配环境下模拟转向过程中杆身的空间摆动角度，验证不同轮跳行程下部件与周边悬架部件、

　　制动管路的间隙是否满足设计要求，避免实车装配后出现运动干涉。杆身表面未设置额外的减重结构，是考虑到该部件承受交变载荷的工况需求，光滑的杆身表面也可减少行驶过程中泥水、杂物的附着，降低锈蚀风险，两端的球头壳体采用锻造成型后机加工的工艺路线，保证壳体与球座的配合精度，球销表面做淬火处理提升表面硬度，增强耐磨性能。在整车底盘调校阶段，该部件的长度微调是前轮前束参数调整的核心途径，通过旋转杆身改变两端球头的相对距离，可将前轮前束值调整至设计区间，保证车辆直线行驶的稳定性，减少轮胎偏磨。建模时对各部件的配合公差做了对应预留，球销与球座之间的配合间隙控制在合理范围，既保证铰接转动的灵活性，也避免间隙过大带来的转向虚位，密封罩的卡合结构做了细节还原，可直观展示防尘罩与球头壳体、球销的配合位置，为后续的工艺验证、装配工装设计提供直观的三维参考。
