机器人手臂双指气动夹持执行机构

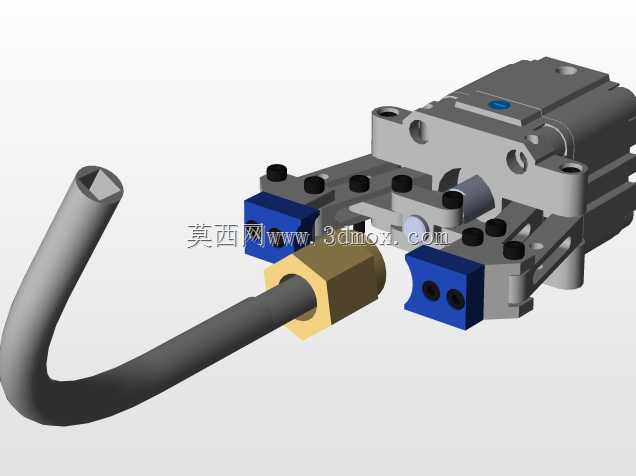

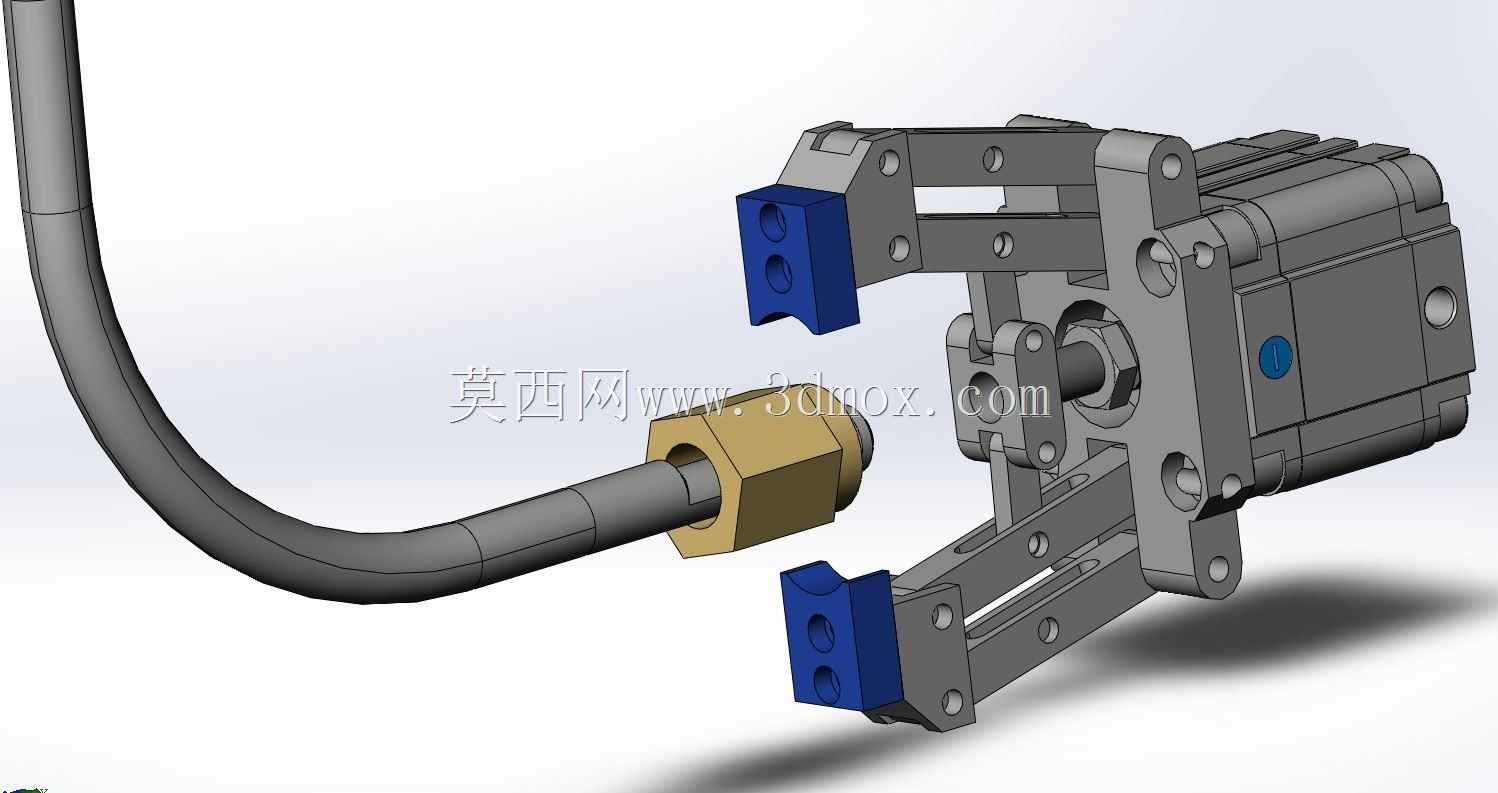

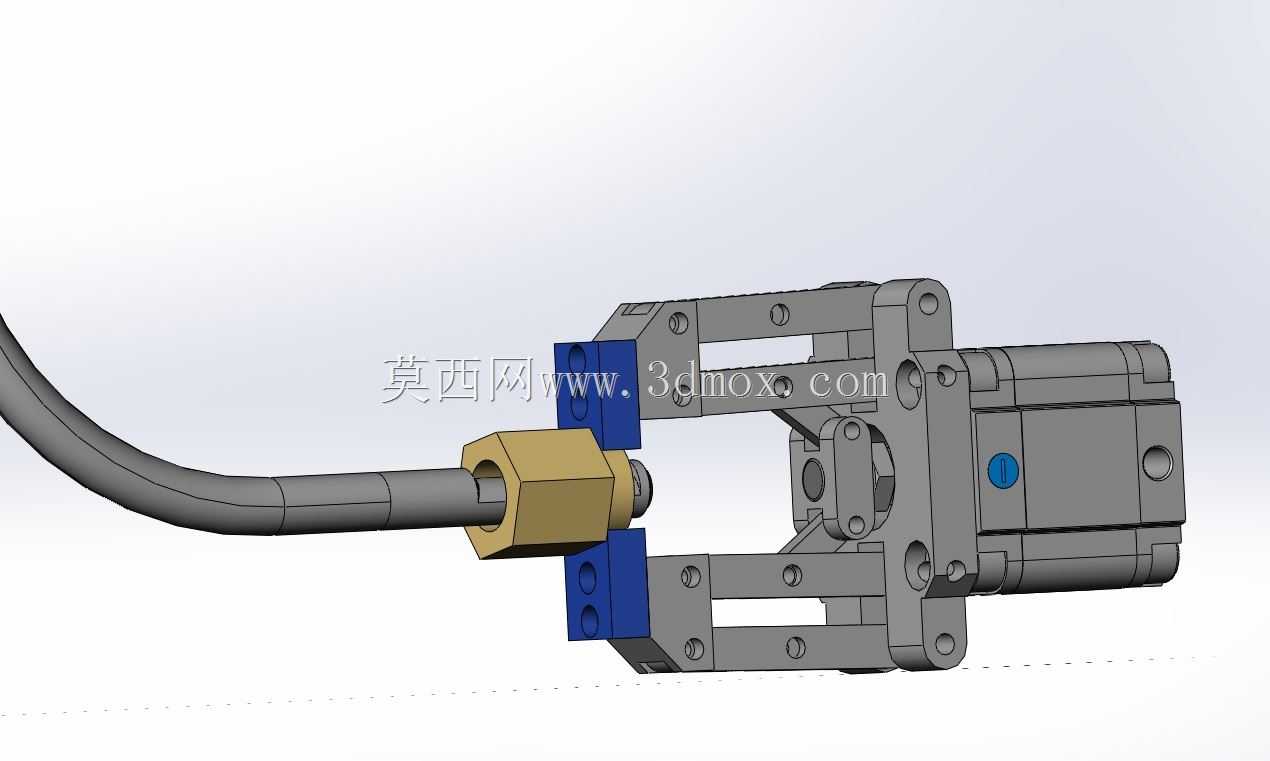

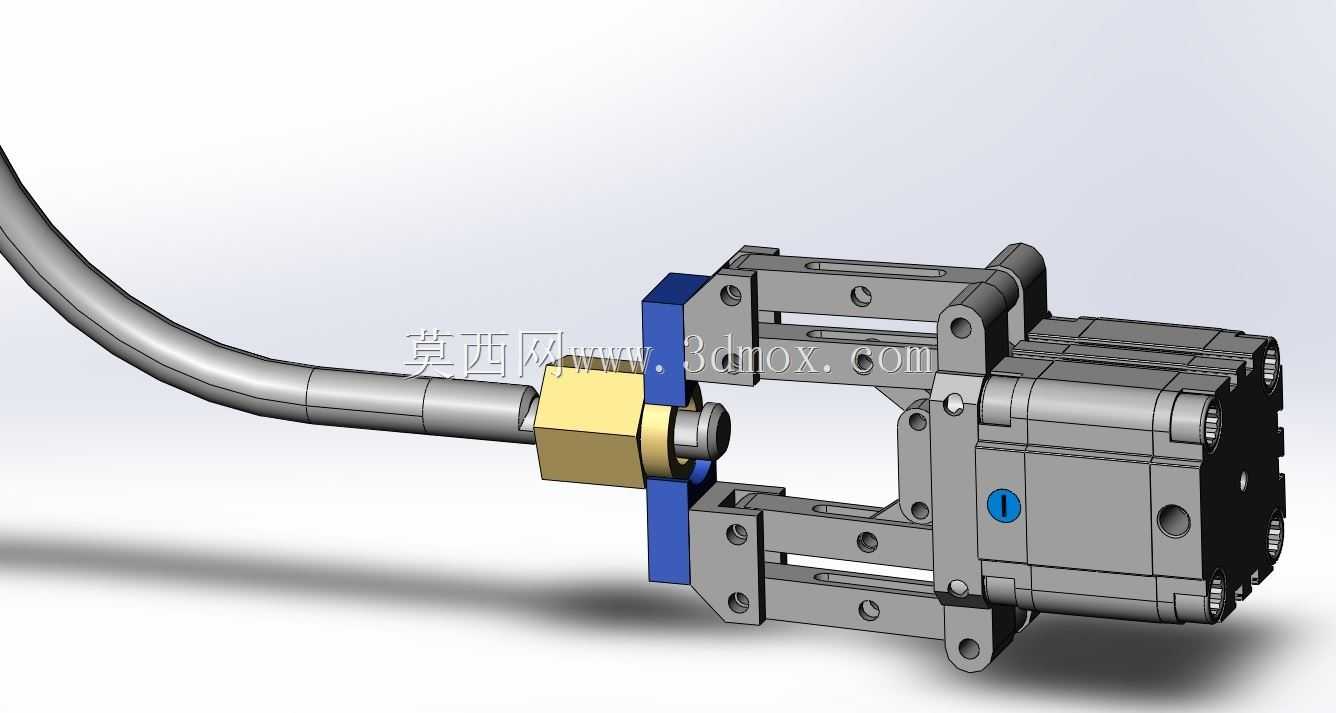

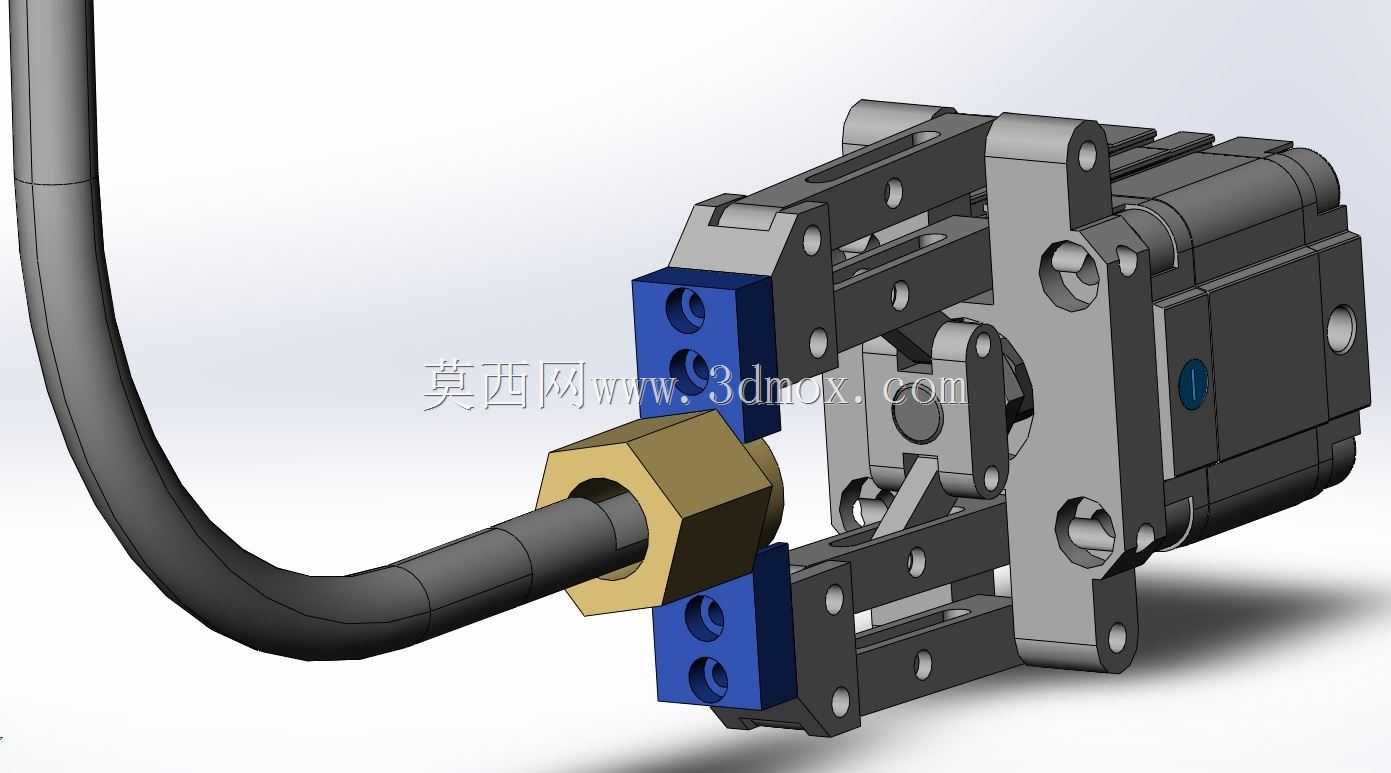

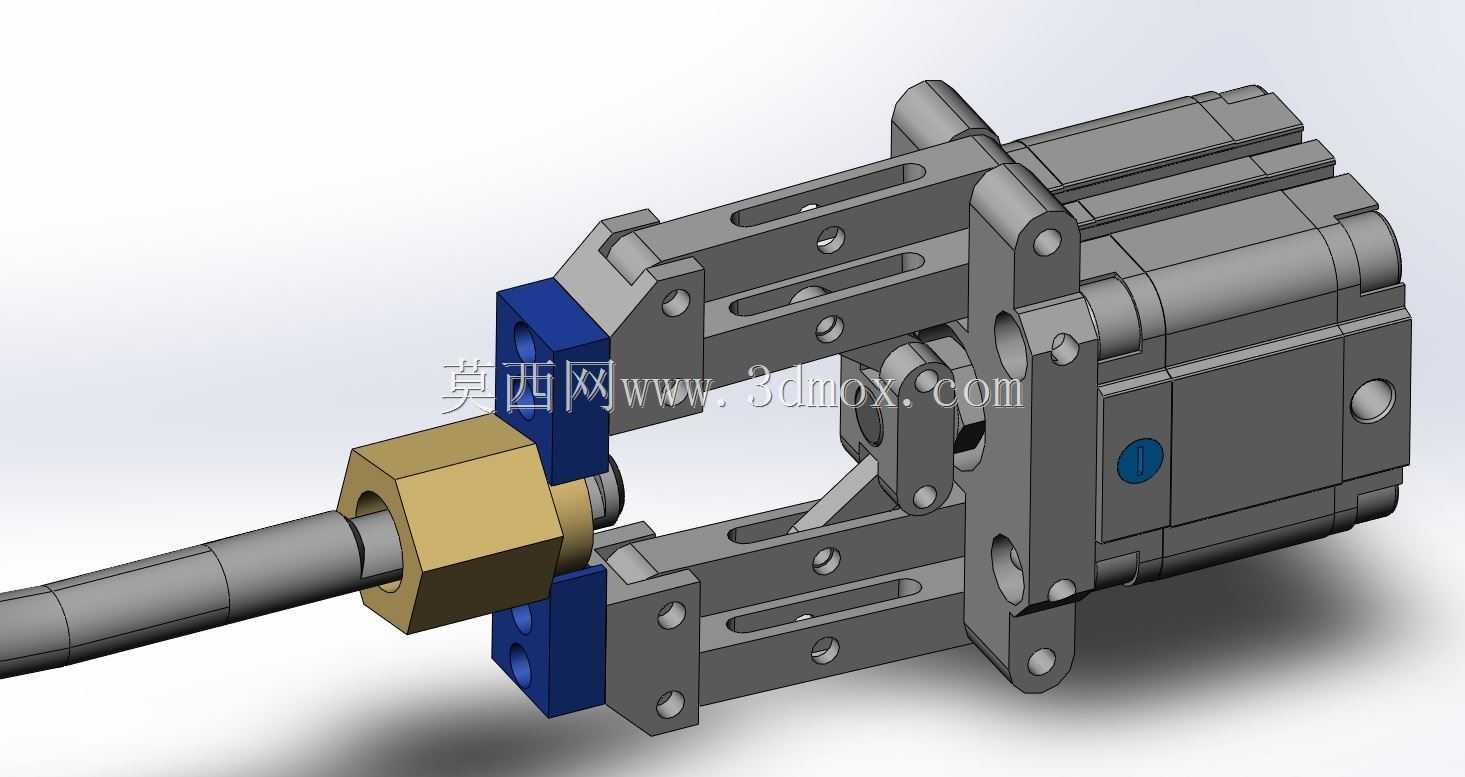

　　这款双指夹持机构是工业机器人手臂末端的核心执行部件，主要应用在自动化生产线的工件上下料、工位转序、精密装配等场景，适配3C电子零部件、小型机加工件、轻工包装件等多种规则形状工件的抓取作业，可直接集成在六轴工业机器人、水平多关节机械手或者直线模组滑台的末端，替代人工完成重复性的取放动作，降低人工操作的重复劳动强度，同时提升抓取动作的一致性与定位精度。从结构设计来看，该机构采用平行双指的开合布局，驱动端集成了标准的紧凑型气动气缸作为动力源，气缸的活塞运动通过两侧对称的连杆铰接结构传递到两个夹指安装座上，带动夹指做同步的相向或反向平行移动，这种连杆传动的设计相比齿轮齿条式平行夹爪，具备更高的传动刚性，

　　在夹持较重工件时不会出现齿侧间隙导致的夹指偏移，同时铰接点都设计了自润滑衬套的安装位，长期往复运行也能保持稳定的传动精度，不会出现卡顿或者开合不同步的问题。夹指的安装面预留了标准化的T型槽与螺纹安装孔，用户可以根据实际抓取的工件外形，定制适配的夹头块，比如V型块用来夹持轴类零件，平型夹块用来夹持方形壳体类零件，软质聚氨酯夹头用来夹持表面易划伤的精密工件，不需要改动主体结构就能快速适配不同的生产需求。机构的主体框架采用高强度铝合金加工而成，在保证整体结构刚性的前提下尽可能降低了自身重量，能有效减少机器人手臂末端的负载余量占用，让机器人在额定负载范围内可以抓取更重的工件，同时铝合金材质的表面做了硬质阳极氧化处理，在车间多切削液、

　　多粉尘的环境下也具备不错的耐腐蚀能力，长期使用不会出现表面锈蚀掉屑的问题，避免污染洁净生产车间的作业环境。安装边界方面，该夹持机构的主体安装面设计了四个对称分布的沉头安装孔，可以直接通过内六角螺栓固定在机器人末端的标准法兰盘上，进气接口采用侧面内螺纹直通式设计，搭配快插气管接头就能快速完成气路连接，不需要在机构内部走复杂的气路管线，日常维护时只需要定期检查铰接点的润滑情况以及气缸的密封件磨损情况即可，整体维护成本较低。在实际选型适配时，需要注意该夹爪的开合行程范围，确保待抓取工件的外径或者宽度尺寸在夹指的开合区间内，同时要根据工件的重量匹配对应的供气压力，供气压力在0.4-0.6MPa区间内时，夹指可以输出稳定的夹持力，

　　不会因为气压不足导致工件夹持脱落，也不会因为气压过大夹伤易变形的薄壁工件。夹指的开合动作可以通过电磁阀直接控制，配合机器人的IO信号就能实现抓取与释放的动作逻辑，不需要额外添加复杂的控制模块，整体集成难度较低，适合大部分中小型自动化集成项目的快速搭建。另外该机构的夹指运动轨迹为纯平行移动，相比摆角式的夹爪，在夹持工件时不会产生向上或者向下的分力，工件被夹持后不会出现位置偏移，对于需要精准定位的装配工位来说，这种平行移动的特性能有效保证工件抓取后的重复定位精度，满足精密装配的公差要求。在结构细节上，气缸的两端都设计了缓冲调节螺钉，可以调整夹指开合到行程端点时的缓冲速度，避免夹指快速开合到极限位置时产生刚性撞击，既可以降低运行时的噪音，也能延长内部铰接结构与气缸的使用寿命。夹指安装座的导向部分采用了一体式的导轨槽设计，和主体框架的导向面配合间隙控制在0.02mm以内，保证夹指在开合过程中不会出现上下翘动的问题，夹持工件时两个夹指的平行度可以长期保持稳定，不需要频繁调整校准。
