M24x1.5规格圆板牙外螺纹加工工具

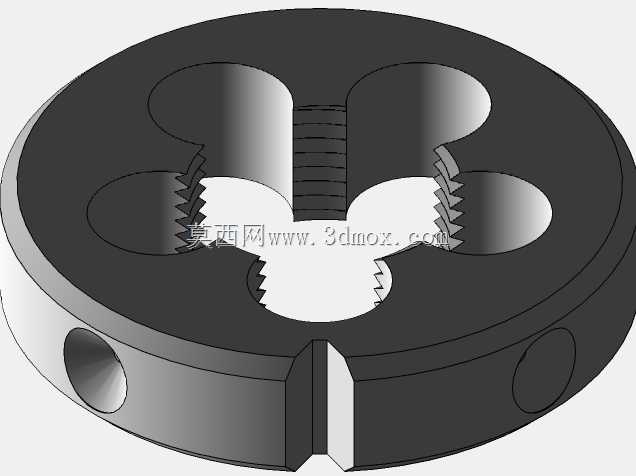

　　在机械装配、设备维修、五金构件加工的各类场景里，外螺纹的现场加工与修复是极为常见的工序，圆板牙作为手动套丝作业的核心刀具，承担着加工或修正外螺纹的核心功能，这款M24x1.5规格的圆板牙，针对公称直径24mm、螺距1.5mm的细牙外螺纹加工需求设计，适配多数中低压管路连接、轴端螺纹紧固、薄壁构件螺纹加工的场景，相比粗牙螺纹，1.5mm螺距的细牙螺纹拥有更小的导程，锁紧后的防松性能更优，同时螺纹牙型高度更低，对薄壁管件的强度削弱更小，在液压管路连接、仪表安装固定、传动杆件微调结构中应用广泛。从结构设计来看，这款圆板牙采用整体圆盘式结构，圆周方向均匀分布五个排屑容屑槽，容屑槽的圆弧过渡设计能够在套丝过程中顺畅排出切削碎屑，

　　避免切屑卡滞刮伤已加工螺纹表面，同时容屑槽的开口角度经过优化，既保证切削刃有足够的容屑空间，又不会过度削弱板牙整体的结构刚性，在手动套丝施加较大进给力时不会出现板牙崩裂的问题。板牙端面的切削锥部分做了15度的导向锥角设计，套丝初始阶段能够顺利对准工件外圆，不需要额外加工导向倒角即可完成初始切入，降低了现场作业的工件预处理要求，即使是现场抢修作业中没有车床预先倒角的圆钢工件，也能顺利完成套丝作业。板牙外圆上设置的锁紧定位凹坑与V型调整槽，是适配标准圆板牙扳手的结构，安装时将扳手上的锁紧螺钉对准凹坑拧紧，即可传递套丝所需的扭矩，V型调整槽的作用是当板牙使用一段时间出现磨损、螺纹中径变大超差时，可以通过挤压V型槽位置微调板牙的内孔尺寸，

　　补偿磨损量，延长板牙的使用寿命，这一结构也是可调式圆板牙区别于固定尺寸螺纹刀具的核心设计。从安装边界来看，这款板牙的外径尺寸适配对应规格的标准圆板牙扳手，不需要定制非标夹具，现场作业时直接选用对应外径的通用板牙扳手即可装夹使用，板牙厚度符合手动套丝工具的通用尺寸规范，套丝过程中扳手转动不会与工件周边的结构发生干涉，即使是在设备内部狭窄空间进行螺纹修复作业，也能顺利完成操作。在实际使用场景中，这款板牙既可以用于新工件的外螺纹批量加工前的试样验证，也可以用于设备维修现场的损伤螺纹修复，比如液压系统的油管接头螺纹磕碰变形、设备地脚螺栓的螺纹锈蚀滑牙、传动杆件的螺纹段磨损超差，都可以使用这款板牙重新套丝修复，不需要更换整个工件，

　　大幅降低维修成本与停机时间。设计过程中，螺纹牙型的参数严格遵循公制螺纹的公差标准，加工出的外螺纹能够与同规格的标准内螺纹实现顺畅旋合，螺纹的中径、牙型角、螺距误差都控制在标准公差范围内，保证螺纹连接的配合精度与锁紧强度，不会出现螺纹过松晃动、过紧卡滞的问题。排屑槽的分布位置经过受力优化，五个切削刃的切削负荷均匀分配，套丝过程中转动手感平顺，不会出现单刃负荷过大导致的崩刃、板牙歪斜问题，即使是操作经验不足的新手，只要保持板牙与工件轴线垂直，就能加工出合格的外螺纹。板牙的材质选用合金工具钢，整体经过淬火硬化处理，切削刃的硬度足够加工普通碳钢、铜材、铝合金等常见金属材料，针对硬度不超过HRC30的工件都能顺利完成切削，日常使用中注意定期清理容屑槽内的切屑，涂抹切削油润滑冷却，就能保持稳定的切削性能与较长的使用寿命。
