带密封结构嵌入式方形塑料安装箱体

　　这款方形塑料安装箱体，核心适配工业现场小型控制模块、传感单元的内置安装需求，在户外小型检测终端、设备侧装电控单元、生产线工位信号采集模块的防护场景中有着广泛的使用空间。日常设备运维过程中，这类小型箱体往往需要兼顾安装便捷性与内部元件防护能力，既要避免车间切削液飞溅、粉尘堆积侵入内部电路，也要适配设备侧壁、机架立面的嵌入式安装要求，减少外置安装带来的磕碰风险。

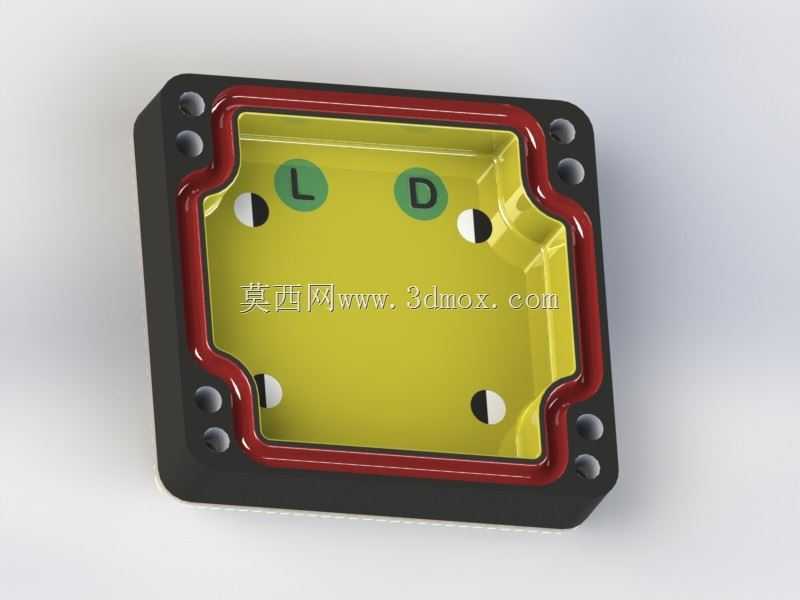

　　从结构设计逻辑来看，箱体采用外方内凹的腔体布局，外层黑色硬质壳体作为主体承载结构，边缘做了加厚处理，周向均匀布置8个沉头安装孔，安装孔位置完全避开内部腔体的有效使用空间，沉头结构可让固定螺丝完全没入壳体表面，不会突出外壁影响嵌入式安装的贴合度。腔体边缘设置了一圈连续的红色密封胶条安装槽，槽体采用内凹限位设计，胶条嵌入后不会因频繁开盖出现移位、脱落的问题，合盖后胶条受压可填充上下盖之间的所有装配间隙，实现IP65级别的基础防护能力，可应对常规的淋水、粉尘侵入场景。

　　腔体内部做了圆角过渡处理，没有尖锐的直角结构，既减少了塑料注塑过程中的应力集中问题，降低成型后壳体翘曲变形的概率，也方便内部元件的布线与固定，避免尖锐棱边划伤线材绝缘层。腔体内壁预留的四个定位凸台，分别对应L、D标识位置，凸台中心设置了贯通的安装孔，可直接固定内置的PCB板或者小型安装支架，不需要额外在腔体内粘贴固定柱，减少装配工序。凸台高度经过精准核算，固定内置元件后，元件表面与箱盖内壁会预留2mm的安全间隙，避免合盖后挤压元件或者线材。

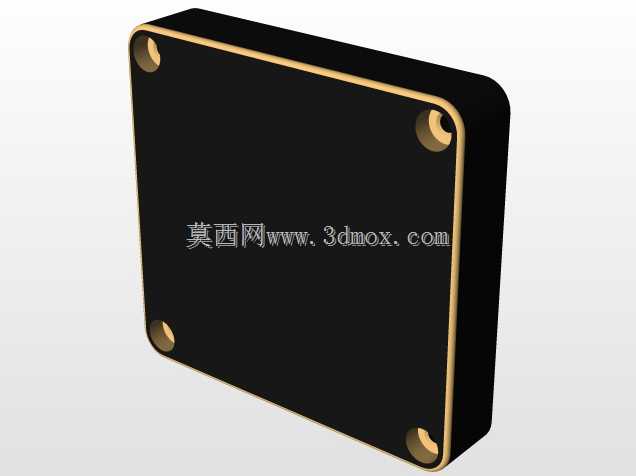

　　外形尺寸上，该箱体长宽尺寸为75mm×80mm，属于紧凑型小型防护壳体，整体壁厚控制在2.5mm，既保证了壳体的结构强度，在受到常规外力挤压时不会出现开裂变形，也不会因壁厚过大造成材料浪费、整体重量超标。嵌入式安装时，需要在安装面板上开设对应尺寸的方孔，箱体嵌入后通过周向的8个沉头孔从正面锁付固定，安装完成后箱体正面与安装面板基本齐平，不会突出过多影响设备整体外观，也不会勾挂现场的管线、工具。

　　设计过程中充分考虑了塑料件的成型工艺特性，所有棱边都做了R0.5以上的圆角处理，壳体外壁设置了均匀的拔模斜度，方便注塑完成后顺利脱模，减少顶白、拉伤等成型缺陷。密封槽的深度与宽度比例经过反复验证，既可以保证胶条有足够的压缩量实现密封效果，也不会因槽体过深造成胶条安装困难、合盖后出现溢胶的问题。安装孔的位置公差控制在±0.1mm范围内，可适配不同批次安装面板的开孔误差，降低现场安装的调整难度。

　　在实际使用场景中，这类箱体可直接替代同尺寸的金属接线盒，相比金属壳体具备更好的绝缘性能，不需要额外做接地处理，重量也更轻，在对设备自重有严格要求的移动设备、便携检测装置上使用优势明显。同时塑料材质本身具备不错的耐酸碱腐蚀能力，在化工车间、潮湿户外环境下使用，不会像金属壳体那样轻易出现锈蚀掉漆的问题，长期使用的维护成本更低。腔体内部的有效使用空间经过优化，在有限的外形尺寸下尽可能压缩了结构件占用的空间，可容纳尺寸不超过65mm×70mm的内置元件，满足大部分小型控制模块、传感单元的安装需求。
