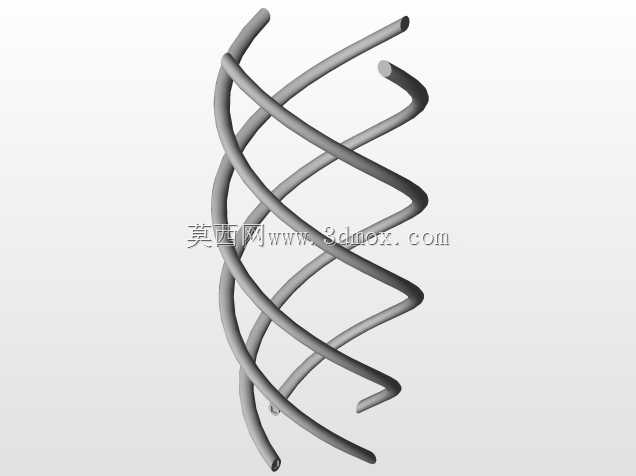

多股交错螺旋形杆件结构设计

　　这类多股交错螺旋杆件结构，在实际工程场景中覆盖的应用范围远超常规认知，并非仅作为装饰构型存在。在物料输送领域，这类交错螺旋结构可作为无轴螺旋输送的核心构型变体，相比单股螺旋叶片，多股交错的杆件在输送缠绕性物料、高粘度物料时，能有效避免物料卡滞、抱轴的问题，相邻杆件之间形成的动态间隙可在输送过程中对结块物料产生轻微的撕扯打散作用，无需额外配置破碎结构即可完成易结块粉体、絮状物料的平稳输送，常见于餐厨垃圾处理、化纤原料输送、污泥转运等工况中，这类工况下常规单螺旋结构容易因物料缠绕导致负载骤升，甚至触发设备过载保护停机，而交错螺旋杆件的开放式结构不会形成连续的封闭容腔，物料不会被持续挤压在叶片与筒壁之间，输送过程的阻力波动更小，运行电流更平稳。

　　在弹性支撑场景中，这类多股螺旋杆件可作为特殊构型的弹性元件使用，相比常规圆柱螺旋弹簧，多股交错的结构在承受轴向载荷的同时，可承受更大的径向偏载与扭矩载荷，各根杆件之间的接触摩擦可在形变过程中消耗振动能量，具备更优的阻尼特性，适合用在工程机械驾驶室悬置、精密设备隔振基座等需要多向隔振的位置，设计这类结构时，首先要明确安装边界的尺寸约束，螺旋的整体外径需要匹配安装套筒的内径，预留足够的形变余量，避免受压时杆件外径扩张与套筒内壁发生摩擦干涉，螺旋的导程参数需要结合所需的刚度进行匹配，导程越小，相同轴向载荷下的形变量越小，整体刚度越高，导程过大则会导致结构失稳，受压时出现侧向弯折。

　　设计过程中需要重点关注各根螺旋杆件的相位差，相邻杆件的螺旋升角保持一致，相位差均匀分布，才能保证各杆件受力均匀，避免单根杆件负载过大出现塑性变形，杆件的直径选择需要结合载荷大小与材料许用应力计算，若用于输送场景，杆件表面需要做耐磨处理，若用于弹性支撑场景，则需要选择弹簧钢材质并做相应的热处理，保证疲劳寿命。在流体混合场景中，这类结构可安装在管道内部作为静态混合元件，流体流经交错螺旋杆件时会被不断分割、转向、重新汇合，无需额外动力即可实现不同流体的均匀混合，相比常规的叶片式静态混合器，杆件式的螺旋结构流阻更小，不容易被流体中的杂质堵塞，适合用于污水处理药剂混合、化工流体在线配比等工况，设计时需要控制杆件之间的最小间隙，保证流体中的大颗粒杂质可以顺利通过，同时螺旋的总长度需要结合混合精度要求确定，长度越长混合均匀度越高，但对应的流阻也会相应提升，需要结合管路的压力损失限值进行平衡。

　　建模过程中需要先绘制单根螺旋杆件的中心路径，通过螺旋线命令定义好整体高度、外径、导程参数，再按照均匀的相位差阵列生成其余杆件的中心路径，扫描生成实体后需要检查各杆件之间的最小间隙，避免出现实体干涉，若用于有焊接装配需求的场景，需要在螺旋的两端设计安装固定座，固定座与杆件的连接位置需要做圆角过渡，减少应力集中，避免交变载荷下连接位置出现断裂。这类结构的安装边界需要注意，两端的固定端需要保留足够的同轴度公差，若两端安装座不同轴，会导致螺旋杆件在装配时产生预加应力，大幅降低结构的使用寿命，用于转动工况时，还需要做动平衡校验，避免高速转动时产生过大的振动。
