导轨式安装控制按钮三维结构设计

　　在低压配电与工业控制回路的搭建场景中，这类导轨式安装的控制按钮是操作人员与设备回路交互最直接的元件，常见于机床操作面板、生产线就地控制箱、动力柜二次回路、自动化设备启停工位等位置，承担回路通断指令发送、工况切换、信号触发的核心作用，区别于普通面板安装按钮，这类适配标准DIN导轨安装的款式，不需要在柜体面板额外开孔，可直接与断路器、接触器、继电器等元件并排卡装在柜内导轨上，大幅缩减柜内布线的路径长度，也方便后期运维时的元件更换与回路调整。

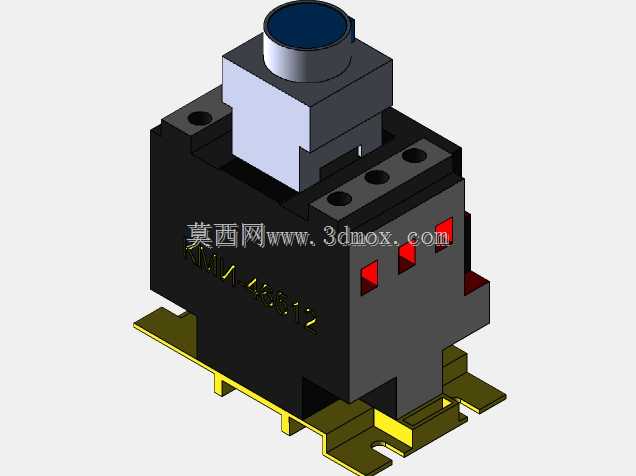

　　从结构设计逻辑来看，这款按钮采用分层堆叠的模块化设计思路，顶部为操作头部分，采用圆柱形按压结构，操作面做了内凹的深色处理，既可以避免日常积灰影响操作手感，也能在多按钮并排布置时快速识别操作位，操作头与下方基座的连接采用卡扣式嵌合结构，不需要额外紧固件即可完成组装，生产装配时可快速压合，后期维护时也能直接拔插更换操作头，不需要拆解整个基座的接线部分。中部的基座主体采用阻燃工程塑料材质，壳体做了加强筋结构处理，在侧面预留了三个接线端子的安装位，端子旁设置了红色的状态指示窗口，当按钮按下回路导通时，内部的指示块会随触点动作位移，从窗口露出红色标识，运维人员不需要借助万用表测量，即可直观判断触点的通断状态，排查回路故障时效率能提升不少。

　　底部的安装结构是这款元件的核心设计点，采用与标准C45导轨适配的弹性卡装结构，黄色的金属卡件带弹性锁止结构，安装时只需要将卡件勾住导轨一侧，按压按钮主体即可完成卡装，拆卸时用一字螺丝刀撬动卡件的解锁位即可取下元件，不需要拆卸导轨上其他相邻元件。安装边界方面，这款按钮的宽度与常规微型继电器保持一致，在导轨上并排安装时，元件之间不需要预留额外间隙，柜内排布时可以按照回路顺序紧密排列，有效节省柜内安装空间；接线端子的位置朝向柜体正面侧，接线时不需要探入柜内深处，正面即可完成导线的插入与螺丝紧固，适配多股软线与单股硬线的压接，端子的导电件采用铜质镀镍处理，既可以降低接触电阻，也能避免长期使用后氧化导致的接触不良问题。

　　从实际使用的工况适配角度，这款按钮的结构设计充分考虑了工业现场的复杂环境，壳体的拼接缝隙做了错位挡边处理，可以阻挡大部分粉尘从拼接缝进入内部触点腔室，操作头与基座的配合处设置了橡胶密封圈，能够应对车间内的少量飞溅液体，满足常规工业场景的防护要求。内部的触点组件采用银合金触点材质，相比纯铜触点更耐电弧烧蚀，在频繁通断的控制回路中，使用寿命能达到百万次操作级别，不需要频繁更换元件。设计建模时，需要重点把控几个关键尺寸的公差：首先是底部导轨卡装结构的尺寸，卡件与导轨配合的卡槽尺寸需要严格匹配标准35mmDIN导轨的截面尺寸，过松会导致元件在导轨上滑动移位，过紧则会出现安装卡滞甚至无法卡装的问题；其次是操作头的按压行程，需要控制在合理范围内，行程过短容易出现误触发，行程过长则会导致操作手感生硬，长期操作容易产生疲劳；另外接线端子的螺丝孔位与导线插入孔的同轴度也需要严格控制，避免出现螺丝拧偏导致压接不牢的问题。

　　在三维建模过程中，壳体的分型面需要结合注塑工艺的要求设置，尽量减少侧抽芯结构，降低模具加工的复杂度，内部的触点支撑结构需要做足够的强度设计，避免按压操作时的冲击力导致塑料件开裂，底部的金属卡件需要做折弯工艺的让位设计，预留足够的弹性变形空间，保证多次拆装后卡件依然能保持足够的卡紧力，不会出现松脱掉落的问题。这类元件虽然属于配电系统里的小型基础元件，但每一处结构细节的设计，都会直接影响现场使用的可靠性与运维效率，建模时需要充分结合实际安装、接线、操作、维护的全流程需求，还原真实产品的结构逻辑，而不是只做外观层面的曲面造型。
