FL1D-H12RCA智能中继控制器三维建模作品

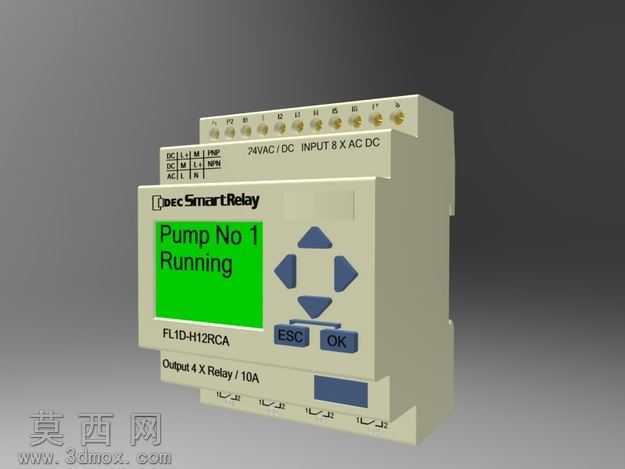

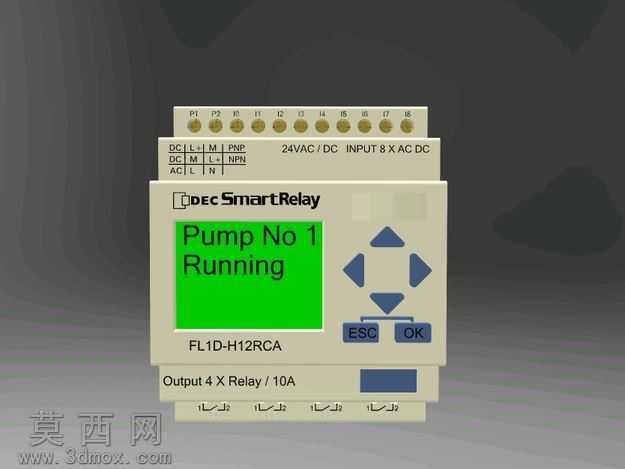

本作品为FL1D-H12RCAidec智能中继的三维数字化建模成果，建模过程严格遵循实物的尺寸比例与结构特征，完整还原了这款工业智能中继的外观形态与细节构造。建模初期先梳理产品的整体结构逻辑，将其拆分为壳体主体、操作交互区、接线端子区、标识铭牌区几个核心模块，采用参数化建模方式逐步搭建基础轮廓，先通过拉伸、切除等基础特征构建出中继的长方体主壳体，精准还原壳体边缘的倒角过渡、侧面的卡扣凹槽以及底部的安装卡位结构，保证壳体的工业装配特征完整呈现。针对正面的操作交互区域，单独建模了四向方向按键、ESC与OK功能按键，还原按键的凸起弧度与按键间隙，同时对绿色显示屏区域做了分层处理，区分屏幕边框、显示面板的不同结构层次，模拟出屏幕嵌入壳体的装配效果。接线端子部分还原了上下两排接线位的结构，每个接线端子的螺丝孔位、标识刻印位置都与实物一一对应，端子排的分段结构、防脱卡扣细节都做了精细化处理，保证电气连接部分的结构准确性。材质渲染阶段，为壳体赋予哑光浅米灰色工业塑料材质，调整材质的粗糙度与反光度，还原工业电气外壳的磨砂质感；按键部分采用深灰色硬质塑料材质，与壳体形成清晰的色彩与质感区分；显示屏区域赋予半亮的绿色显示材质，模拟屏幕通电显示的视觉效果，屏幕上的“Pump No 1 Running”字样通过纹理贴图实现，还原真实的显示内容；机身表面的所有标识文字，包括型号标注、电压参数、输出参数、品牌logo都采用高精度贴图映射，保证文字清晰无变形，位置与实物完全匹配。建模过程中重点还原了产品的通用电压适配特性对应的结构设计，对应其支持12-24VDC、24VAC/DC、100-240VAC/DC的宽电压输入能力，以及4路0-10V模拟输入、4路5千赫兹高速输入、4路10A继电器输出的接口布局，让三维模型不仅具备外观展示效果，也能直观呈现产品的功能分区与接口配置。整体渲染采用柔和的工业产品打光方式，通过主光源、补光与轮廓光的搭配，突出产品的结构立体感与材质细节，避免过度反光或阴影过重影响结构展示，最终呈现的模型可用于工业电气产品展示、装配教学、方案演示等多个场景。
