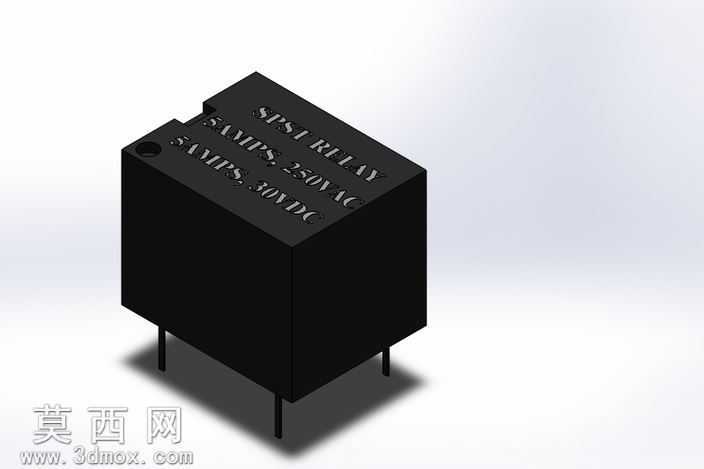

5V单刀单掷PCB直插式继电器三维建模

本模型为5V规格SPST单刀单掷继电器的三维建模成果，建模过程以实物尺寸参数为核心依据，首先通过测绘确定继电器外壳的长宽高比例、引脚间距、引脚直径与伸出长度等关键尺寸，在三维建模软件中先搭建主体基准坐标系，优先完成内部电磁驱动结构的骨架建模，包含线圈骨架、铁芯、衔铁、触点弹片的结构轮廓，确保各活动部件的运动行程符合5V继电器的动作逻辑，避免结构干涉。外壳建模阶段采用实体拉伸结合倒角命令还原黑色塑壳的方正外观，对壳体表面的丝印标识区域做凹陷纹理处理，通过贴图映射还原实物表面的参数刻印内容，包括额定电压、触点容量等标识信息，保证外观还原度。引脚部分采用圆柱体拉伸建模，严格对应PCB直插安装的标准间距，引脚根部做过渡圆角处理还原实物的注塑包胶结构，避免尖锐棱角不符合生产实际。材质渲染阶段，外壳赋予哑光黑色工程塑料材质，调整粗糙度参数模拟塑壳的微磨砂质感，引脚部分赋予镀锡金属材质，添加轻微的反射效果还原金属引脚的光泽感，内部触点区域赋予银合金金属材质区分不同部件的材质差异。建模过程中重点考量PCB装配适配性，将四个安装引脚的端面设置为装配基准面，确保模型导入PCB设计软件时可直接匹配封装坐标，同时对壳体的安装定位凸点做细节还原，方便用户在装配场景中直接使用。整体模型采用参数化建模方式，关键尺寸均设置可编辑参数，方便后续根据同系列不同规格继电器调整电压等级、触点容量对应的尺寸变化，模型结构拆分清晰，外壳、内部电磁组件、引脚均为独立实体，可支持拆解动画制作、结构演示等二次开发使用，渲染阶段采用柔和的工作室光照环境，添加柔和的地面阴影突出模型的立体轮廓，多角度展示继电器的外观细节与安装结构，满足电子电路装配演示、PCB布局验证、产品宣传展示等多场景使用需求。
