威金斯通风喷嘴液位传感结构设计

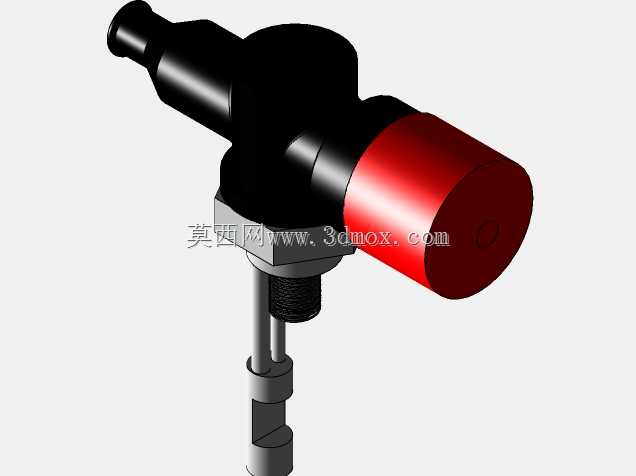

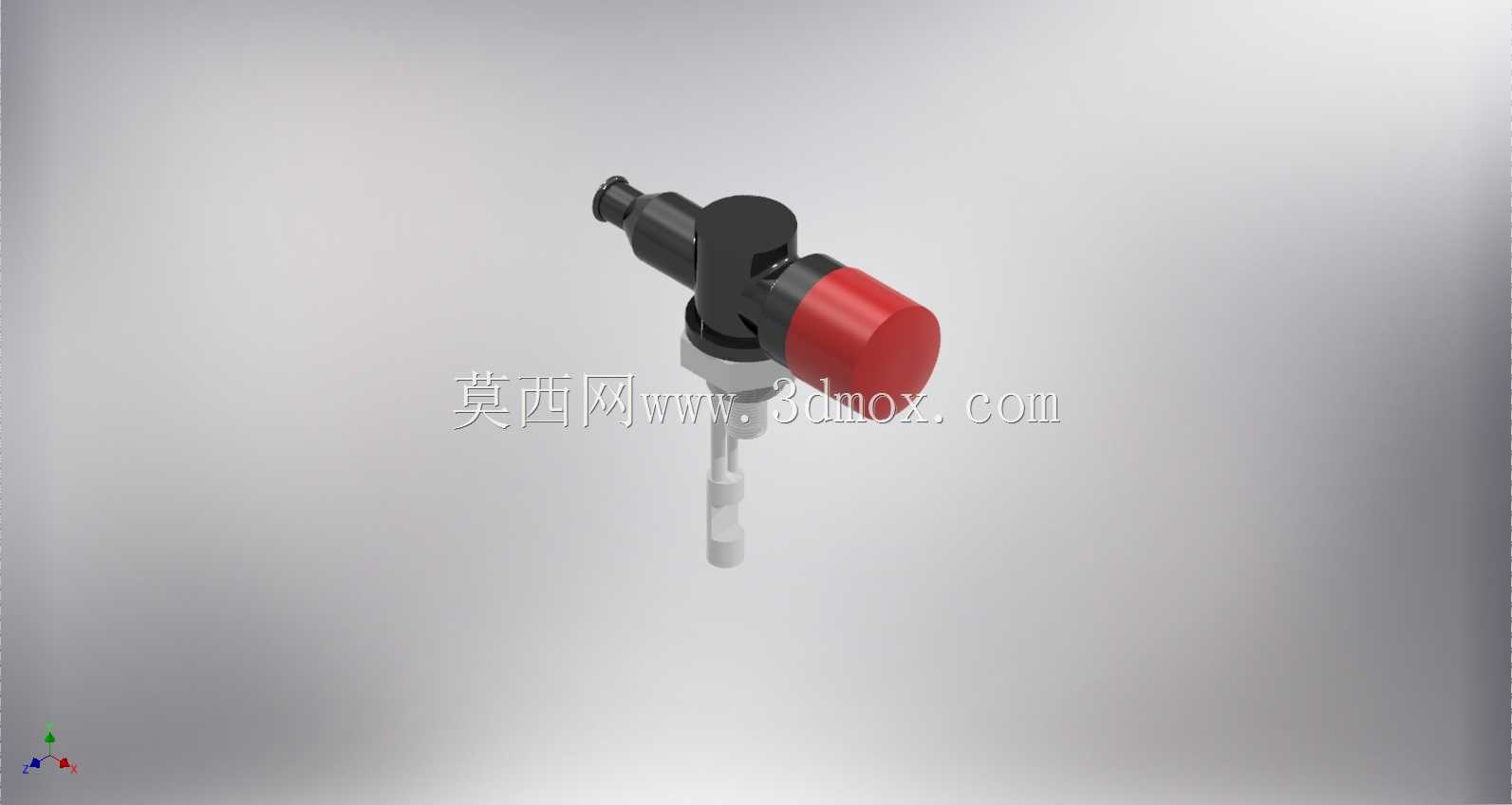

　　在燃油储配、工业通风管路的液位监测场景中，这类带喷嘴结构的液位传感部件承担着介质液位反馈与管路通流适配的双重作用，区别于常规浸入式液位传感器，其集成的通风喷嘴结构可同步平衡储液腔内外气压，避免液位检测过程中因腔体内外压差导致的检测数值漂移，在柴油、燃油类储放罐体的配套系统中应用十分广泛。从结构设计逻辑来看，该部件采用侧置喷嘴与竖向检测杆的正交布局，侧端的快插接口可直接对接通风管路，无需额外加装转接接头，减少管路连接点的泄漏风险；端部的红色防护帽采用过盈配合结构，可在运输、安装阶段保护内部传感核心元件不受磕碰、粉尘侵入，安装完成后可直接拔除，不影响后续管路对接。竖向延伸的检测杆长度经过匹配设计，可适配对应深度的储液腔安装需求，

　　杆体采用阶梯变径结构，靠近安装基座的位置做了加粗处理，提升杆体的抗振性能，避免设备运行过程中管路振动导致杆体断裂、检测失效。安装基座部分设置了环形密封槽，可配套标准O型密封圈实现与罐体安装位的静密封，密封槽的尺寸公差按照通用管路密封标准设计，可直接替换同规格的老旧传感部件，无需重新加工安装孔位。喷嘴部分的流道做了渐扩式设计，可降低通风气流的流速，避免高速气流直接冲击腔体内液面造成液面波动，进而影响液位检测的精度；流道内壁做了光滑过渡处理，无直角拐点，可减少气流流通阻力，提升气压平衡的响应速度。从安装边界来看，该部件的整体横向占用空间集中在侧置喷嘴区域，安装时需预留喷嘴对接管路的操作空间，

　　竖向检测杆的长度需匹配储液腔的最低液位检测位置，安装时需保证检测杆处于竖直状态，避免倾斜导致杆体触碰罐体内壁影响检测准确性。在实际工况适配中，该结构可兼容柴油、燃油等多种非腐蚀性液态介质的液位检测，部件外露的非接触部分采用耐油材质设计，可长期耐受油气环境的侵蚀，不会出现材质脆化、密封失效的问题。不同于分体式的通风阀加液位传感器的组合方案，该集成式结构将两个功能部件整合为一体，减少了罐体上的开孔数量，从根源上降低了罐体开孔位置的泄漏隐患，同时也减少了安装工序，提升现场装配的效率。在建模过程中，各部分的配合公差均按照行业通用的机械配合标准设定，快插接口的尺寸适配常规的通风管路规格，安装基座的螺纹/卡接尺寸匹配主流储液罐体的安装位标准，可直接用于设备的选型配套、结构校核工作，也可作为同类集成式传感部件的设计参考，帮助结构设计人员优化部件布局，在有限的安装空间内实现更多功能集成。
