工业用磁性传感组件结构设计

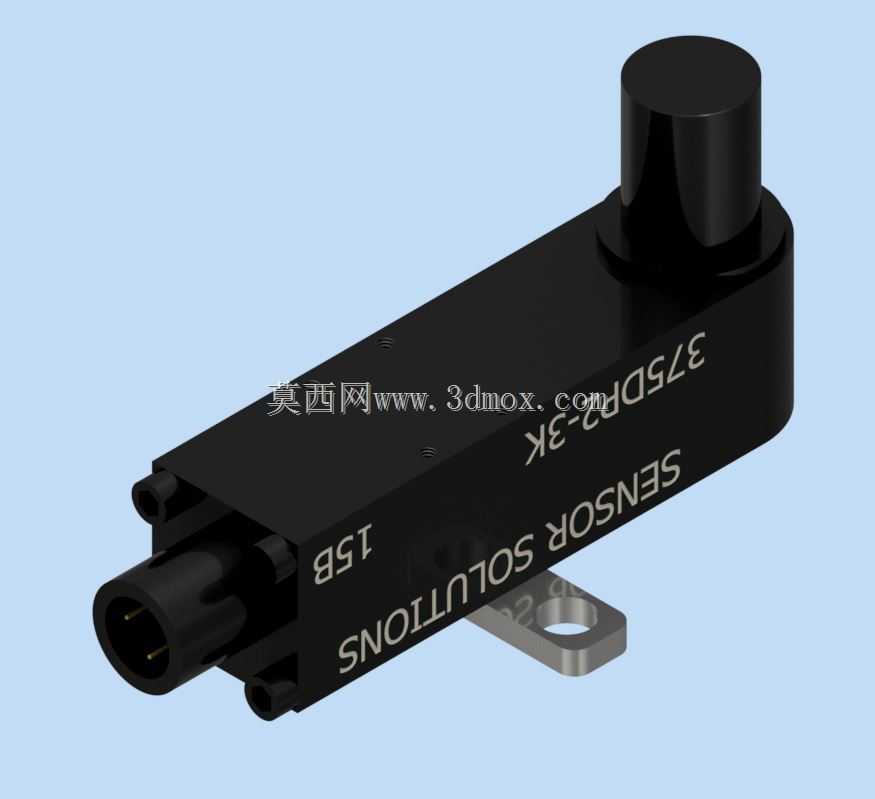

　　在工业自动化产线的位置检测、行程限位、转速采集场景里，这类磁性传感组件是替代接触式行程开关的核心检测部件，相比机械触点式开关，它没有物理接触磨损，能在多粉尘、轻度油污的车间环境里长期稳定工作，不需要频繁更换触点备件，在输送线工位定位、气缸活塞位置反馈、旋转轴转速计数这类工况里应用极广。从结构设计来看，整个组件采用一体化注塑封装的主体外壳，主体为长条形柱体结构，两端预留了线缆对接的凸台接口，侧方延伸出带安装孔的固定支耳，支耳上的通孔为标准光孔设计，适配M3规格的内六角圆柱头螺钉安装，安装时不需要额外做沉孔加工，直接通过螺钉锁紧在设备安装基面即可，支耳与主体外壳为一体成型结构，不存在拼接缝隙，能避免车间内的切削液、

　　粉尘渗入组件内部损坏感应元件。设计时优先考虑了安装兼容性，主体的柱体直径控制在常规传感器安装座的适配范围内，固定支耳的安装孔中心距参考了市面通用磁性开关的安装尺寸，做设备改造替换时不需要重新加工安装孔位，直接替换原有同规格传感器即可，能大幅降低现场改造的加工工作量。感应端的位置做了凸起定位设计，安装时能快速对准感应触发位，不需要反复调整感应间隙，常规安装状态下，感应面与被测磁体的触发间隙控制在2mm以内即可稳定触发，不会因为设备运行的小幅振动出现误触发信号。外壳表面做了哑光防滑处理，装配时手持不会打滑，外壳的棱角位置都做了R1.5的圆角过渡，没有尖锐毛刺，装配操作时不会划伤操作人员的手部，也不会在安装过程中刮伤设备表面的涂装层。

　　从实际使用的角度出发，这类传感组件的内部磁敏元件完全封装在外壳内部，与外部环境完全隔离，相比裸露式的感应元件，它能适应有轻度切削液飞溅、金属粉尘漂浮的机加工车间环境，不会因为金属粉尘吸附在感应端导致检测灵敏度下降。在做三维结构建模时，需要重点把控固定支耳的安装孔位公差，孔位的位置度公差控制在±0.1mm以内，保证安装时能顺利对位设备上的预装螺孔，主体外壳的外圆尺寸公差控制在±0.2mm，适配常规的传感器安装夹座，不需要额外修配就能装入夹座固定。组件的出线端凸台做了加强筋设计，与主体外壳的连接位置做了圆弧过渡，避免线缆反复弯折时出现连接处断裂的问题，在设备拖链随动的安装场景里，这个结构能大幅提升线缆连接位置的抗弯折疲劳寿命。

　　不同于需要精准对齐槽型的光电传感器，这类磁性传感组件对安装对齐度的要求更低，只要被测磁体进入感应范围即可稳定输出信号，对安装人员的装配技能要求更低，现场调试时间更短，在中小规模的自动化设备改造项目里，能有效压缩现场安装调试的周期。在结构细节上，固定支耳的厚度做了针对性加强，即使安装时螺钉锁紧力矩稍大，也不会出现支耳开裂的问题，适配车间里常用的气动螺丝刀锁紧作业，不需要刻意控制锁紧力矩，降低现场装配的操作要求。
