煤矿散料输送用钢制机架端段结构

　　该结构为散料输送系统的端部承载机架，主要应用于煤矿井下原煤转运、选煤厂原煤分级输送、露天矿地表物料转载等重载散料输送场景，作为带式输送机的端部支撑单元，承担输送带换向、承载段托辊组安装、物料落料点冲击承载的核心作用，区别于中部标准机架，该端段结构需要同时兼顾输送带张紧装置安装空间、落料冲击缓冲、端部清扫器固定的多重功能需求。从结构设计逻辑来看，整体采用型钢焊接框架结构，主纵梁选用热轧H型钢作为核心承载构件，相比槽钢拼焊结构，H型钢的截面惯性矩更大，在同等自重下垂直方向的抗弯承载能力提升40%以上，能够承受原煤落料时最大1.2倍额定载荷的瞬时冲击，避免长期受冲击出现主梁下挠变形。横梁采用不等边角钢与矩形管组合布置，

　　靠近落料点的前三组横梁加密布置，间距控制在350mm以内，用于安装缓冲托辊组，降低大块原煤下落对输送带的砸击损伤，远离落料点的横梁间距按标准600mm布置，安装普通槽型托辊组，平衡承载能力与制造成本。斜向支撑采用等边角钢切斜口后与主纵梁、端部立柱满焊连接，焊缝高度不低于较薄焊件厚度的0.8倍，所有焊接位置均在三维建模阶段做了焊道间隙预留，避免现场安装时出现焊缝干涉、应力集中的问题。端部立柱底部设置带地脚螺栓孔的安装底板，底板与立柱之间加焊三角加强筋，安装时通过M24膨胀螺栓或预埋螺栓与混凝土地基固定，安装边界要求地基平面度误差不超过2mm/m，纵向中心线与输送机整体中心线偏差不大于3mm，保证输送带运行时不会出现跑偏蹭架的问题。

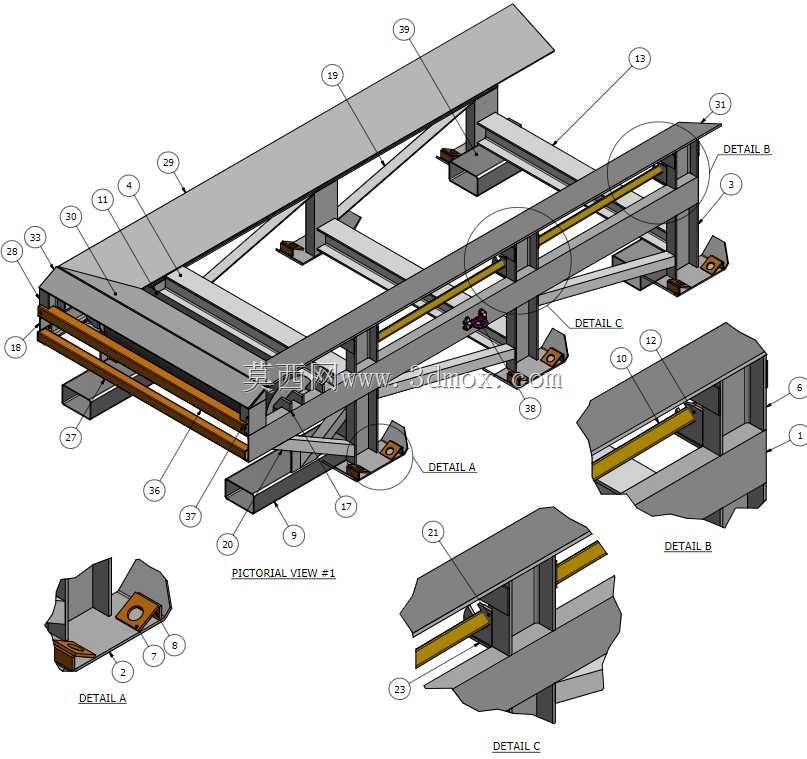

　　结构上预留了多组标准化安装孔位，包括端部滚筒的轴承座安装滑槽，滑槽长度满足150mm的张紧行程调节量，可适配螺旋张紧或重锤张紧两种张紧方式的安装需求；侧面预留清扫器安装螺孔，可安装一道合金橡胶清扫器与一道空段清扫器，减少输送带表面粘带的煤尘散落；机架两侧预留导料槽安装孔位，导料槽安装后可将落料点的物料收拢在输送带中部，避免撒料。细节设计上，所有型钢的外露棱边均做了R3圆角倒钝处理，避免安装维护时划伤操作人员；所有安装孔均采用长圆孔与圆孔组合设计，长圆孔的调节量控制在±5mm，可抵消焊接变形带来的安装误差，降低现场配焊、扩孔的工作量；局部细节处的剖视结构显示，滚筒安装位的轴承座支撑面额外加焊了16mm厚的加强垫板，

　　避免长期受滚筒交变载荷作用出现支撑面塌陷。该端段机架的适配带宽范围为800mm-1200mm，额定输送能力覆盖300t/h-800t/h的散料输送需求，可与同系列的中部标准机架、凹弧段机架、凸弧段机架拼接组成完整的输送线路，建模过程中所有构件的尺寸均按行业通用标准设定，可直接导出工程图用于下料生产，也可作为参数化基础模型修改适配不同带宽、不同输送倾角的端部结构需求。
