卧式燃油蒸汽锅炉结构三维设计作品

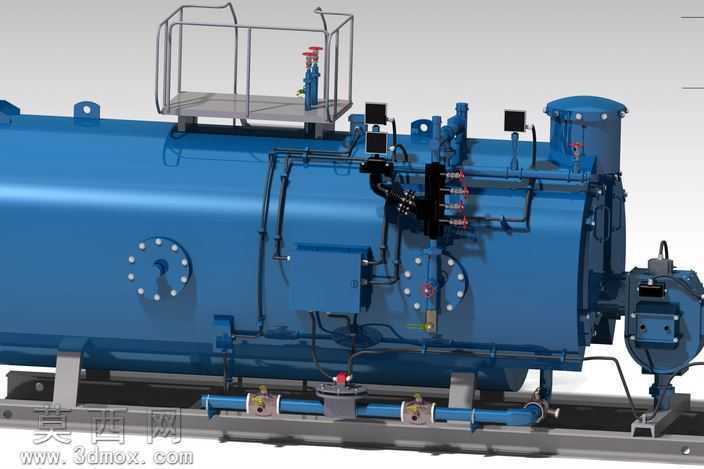

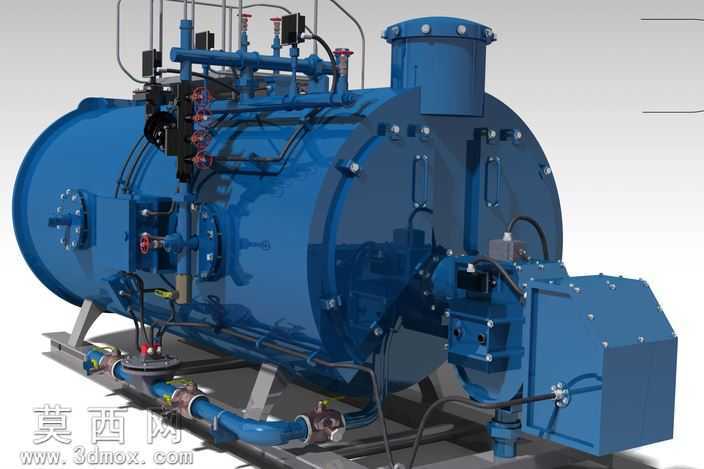

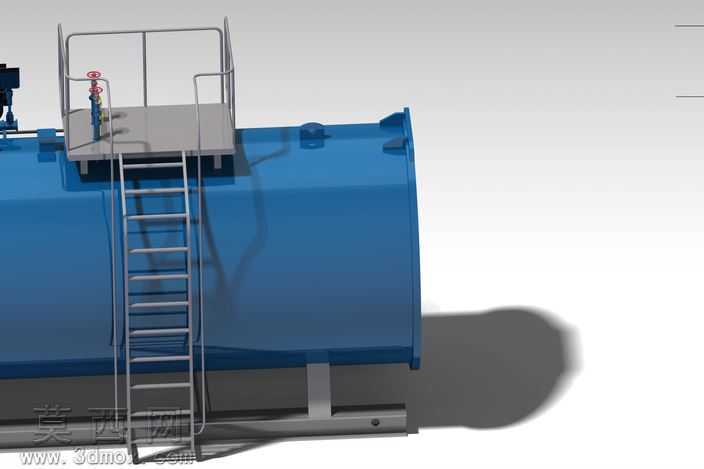

本作品为卧式三回程湿背式蒸汽锅炉的全参数化三维建模成果，建模过程严格遵循工业锅炉设计规范，完整还原了设备从本体到辅件的全部结构细节。建模阶段采用自顶向下的设计思路，首先搭建锅炉整体装配骨架，以锅筒筒体的中心轴线为全局装配基准，依次完成锅筒、前后管板、炉胆、回燃室、烟管管束等核心承压部件的建模，所有承压部件的壁厚、法兰连接尺寸、管孔排布均参照现行锅炉行业标准设定，确保结构尺寸具备实际工程参考价值。材质渲染阶段针对不同部件的实际工业属性做了区分处理：锅筒及承压壳体采用哑光深蓝色工业防锈漆材质，还原工业锅炉出厂时的标准涂装效果，表面添加细微的颗粒质感模拟真实漆面的肌理；管路阀门部件根据功能区分材质，蒸汽管路采用同色系金属漆面，阀门手轮做红色醒目标识，管路接口处的法兰、螺栓做镀锌金属质感处理，清晰呈现连接结构；前端燃烧器总成做铸钢与钣金结合的材质表现，接线部位的线缆采用黑色橡胶材质，还原设备的真实装配状态。结构呈现上完整还原了锅炉的系统组成：锅筒侧面排布完整的给水、蒸汽输出、排污、安全阀接管及对应控制阀门，顶部设置人孔装置、压力表、水位计等安全附件接口，底部设置排污管路与支座结构，前端燃烧器与锅筒的连接法兰、调风机构均做了精细化建模，底部滑动支座与固定支座的结构差异也做了明确区分，清晰展现锅炉运行时的热膨胀补偿设计思路。整体装配层级清晰，所有部件间无干涉，可直接用于结构拆解教学、锅炉原理演示、方案展示等场景，能够直观呈现卧式蒸汽锅炉的内部结构与外部管路布局，帮助观者快速理解湿背式三回程锅炉的烟气流程与汽水流程设计逻辑。
