S55-120型泵用弯头管路连接接头结构

　　在流体输送系统的管路布设环节，泵出口的转向连接一直是现场安装与结构设计中需要重点考量的部分，尤其是小流量工况下的紧凑型泵组配套接头，既要保证流道转向的平顺性，降低局部阻力损失，又要兼顾安装空间的适配性，满足狭小舱室或紧凑设备布局的装配要求。这款适配S55-120规格泵体的弯头接头，正是针对这类应用场景完成的结构设计，从实际装配逻辑出发，把连接可靠性、安装便捷性与流道合理性做了平衡。

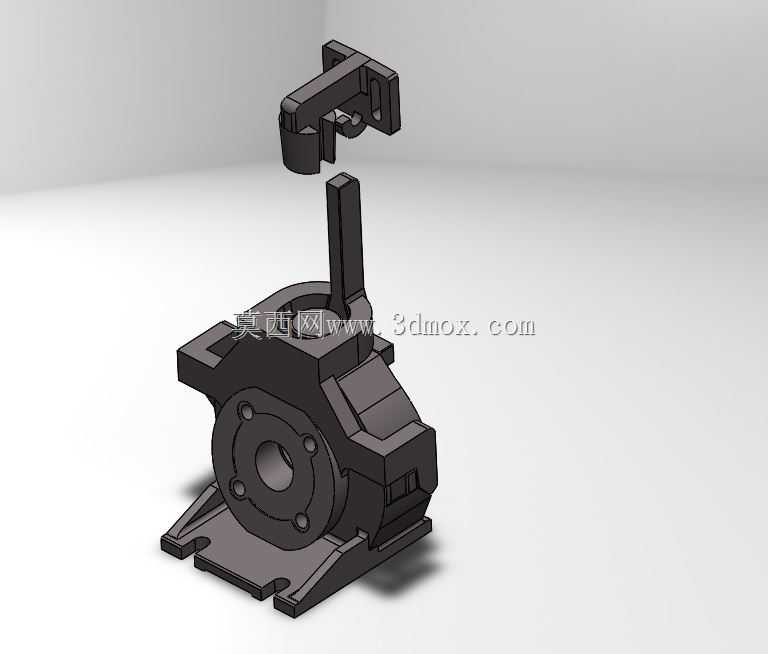

　　从实际用途来看，该接头直接对接泵体的输出端口，负责将泵腔内部加压后的流体转向90度导出，衔接后续的输送管路，常见于小型给排水设备、小型工业流体输送单元、配套冷却循环系统的泵组当中，既可以用于清水类介质的输送，也可适配无强腐蚀性的工业流体传输场景。接头下部的法兰对接结构，完全匹配对应型号泵体的出口安装孔位，四个对称分布的螺栓孔可以保证对接后的密封面受力均匀，避免因偏载导致的密封渗漏问题，法兰端面预留的密封槽位，可适配O型圈或者平垫片的密封形式，现场安装时可根据输送介质的压力、温度特性灵活选择密封件，不需要额外加工密封结构。

　　在功能特性的设计上，这款接头没有采用常规弯头的一体式光滑外壁结构，而是在主体外侧增设了加强筋结构，这些筋位沿着流道的转向弧度分布，既可以提升接头整体的结构刚性，降低流体压力波动带来的结构形变，又能在注塑或者铸造加工时减少壁厚不均导致的缩痕、变形问题，提升成品的良率。接头上部的快装卡扣结构，是区别于常规螺纹弯头的核心设计，该卡扣可以直接卡接对应规格的软管或者快插式硬管接头，不需要额外加工螺纹或者使用管箍紧固，现场装配时只需要将管路推入卡扣位，即可完成轴向与径向的固定，大幅缩短现场安装的工时，同时卡扣上预留的锁止位，可以避免设备运行过程中因振动导致的管路松脱，在有持续振动的泵组运行场景下，这种锁止结构的可靠性远高于常规的插接结构。

　　设计思路上，整个接头的结构完全围绕泵体的安装边界展开，接头底部的安装支脚与泵体的底座安装面处于同一水平基准，当接头与泵体完成对接后，支脚可以随泵体一同固定在安装基座上，分担管路重量对接头法兰面的倾覆力矩，避免长期运行后法兰面受力不均出现渗漏。支脚上的两个长条形安装孔，允许安装时存在小范围的位置偏差，降低现场安装基座的加工精度要求，即使基座的固定孔位存在1-2mm的位置误差，也可以顺利完成固定，不需要重新扩孔调整。流道部分的设计采用了大圆弧过渡结构，转向处的曲率半径是流道通径的1.5倍，相比直角弯头的局部阻力系数降低40%左右，可以有效减少泵出口的压力损失，提升整个输送系统的运行效率，同时平缓的流道内壁也可以减少介质中的杂质在转向处的沉积，降低流道堵塞的风险，适配含有少量固体颗粒的介质输送场景。

　　从安装边界来看，接头整体的外轮廓尺寸完全适配对应泵体的上部空间，安装完成后接头的最高点不会超出泵体配套防护罩的内部空间，不需要额外调整防护罩的尺寸，侧向的管路引出方向与泵体的接线盒方向错开，避免管路与电气线路出现干涉，后期维护时不需要拆卸接头即可完成接线盒的检修操作。接头的卡扣端朝向与泵体的底座安装方向垂直，现场布设管路时可以直接沿设备的侧向走管，不需要额外增加转接头，减少整个管路系统的连接点数量，也就降低了潜在的渗漏点。在材料选型的适配性上，该结构既可以采用增强聚丙烯注塑成型用于低压常温的输水场景，也可以采用不锈钢铸造用于有一定压力或者腐蚀性的工业流体场景，结构本身不需要做大幅修改，只需要根据材料特性调整局部的壁厚与脱模斜度即可，具备较好的工艺适配性。

　　实际建模过程中，所有的安装孔位、卡扣尺寸、法兰密封面的平面度要求都按照通用机械连接件的公差标准设定，法兰对接面的同轴度、卡扣的插拔力都经过结构校核，保证装配后既不会出现装配过紧导致的安装困难，也不会因为间隙过大出现密封失效或者松脱的问题。支脚部分的厚度经过受力仿真验证，在承受满管流体重量加上常规管路拉扯力的工况下，最大形变量小于0.05mm，不会对法兰面的密封性能造成影响。筋位的分布也避开了模具加工的倒扣区域，不管是注塑模还是铸造模都可以实现简单的分模，不需要复杂的抽芯结构，降低加工制造的成本。
