DIN6334标准六角高型连接螺母三维设计

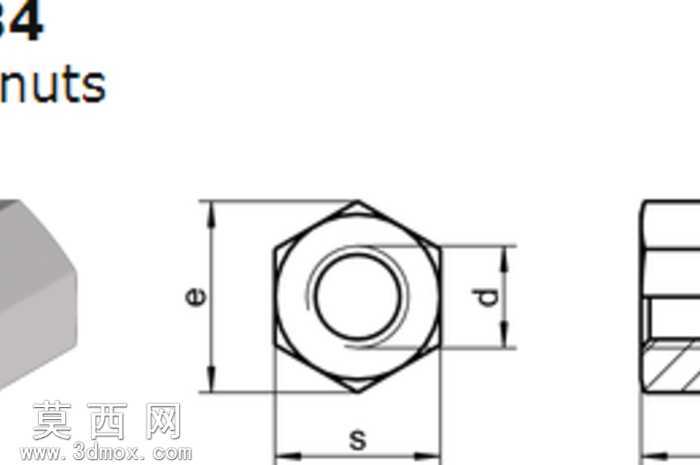

本模型为符合DIN6334标准的六角高型螺母，建模过程严格遵循德标紧固件的尺寸规范，覆盖M5至M48全规格系列，螺母高度统一按照3倍公称螺纹直径的参数设定，适配长行程螺纹连接、调节定位等多种工业装配场景。建模初期先梳理标准内的核心尺寸参数，明确对边宽度S、对角宽度e、内螺纹公称直径d、整体高度等关键尺寸的公差要求，以保证模型与实际量产零件的尺寸一致性。建模时首先在前视基准面绘制六角外形的封闭草图，通过几何约束保证六个边长度相等、相邻边夹角为120度，标注对边尺寸S与对角尺寸e的对应关系，随后通过拉伸凸台命令生成六角基体，拉伸高度严格匹配3倍公称直径的标准要求。接下来处理内螺纹结构，先在六角基体的端面中心绘制内螺纹小径的圆形草图，通过拉伸切除命令生成螺纹底孔，底孔深度贯穿整个螺母基体，保证螺纹通止规可顺利穿过；随后采用软件自带的异形孔向导功能，选择对应规格的公制内螺纹特征，设置螺纹深度与基体高度一致，还原真实螺母的全螺纹结构，同时对螺纹起止端添加引导倒角，避免实际装配时出现螺纹错牙、刮伤外螺纹的问题。完成主体结构后，对螺母的六个棱边、两端面的内外边缘添加标准倒角特征，倒角尺寸符合紧固件的工艺要求，还原实际零件去毛刺处理后的外观效果。材质配置上选用常用的碳钢材质，调整材质的金属粗糙度、反光度参数，模拟镀锌钝化处理后的表面质感，同时可根据使用场景快速切换不锈钢、黄铜等不同材质属性。模型的结构完全还原标准六角高螺母的特征，六角外形适配普通扳手、套筒等通用紧固工具，全螺纹结构可提供更长的螺纹啮合长度，相比普通六角螺母拥有更高的连接强度与调节余量，可用于设备高度调节、杆件对接连接、模具装夹定位等多种工况。建模过程中所有特征均采用参数化设计，将公称直径、对边宽度、螺母高度等核心尺寸设置为全局变量，修改公称直径参数后其余关联尺寸可自动更新，能够快速生成全系列不同规格的DIN6334高螺母模型，大幅提升同系列标准件的建模效率。模型完成后通过干涉检查工具验证结构合理性，确认内螺纹与外连接螺杆无干涉、六角外形无结构错误，同时对特征树进行整理归类，方便后续使用者编辑修改，可直接用于装配模拟、工程图生成、3D打印样件验证等工作场景。
