多轴啮合齿轮传动组件结构设计

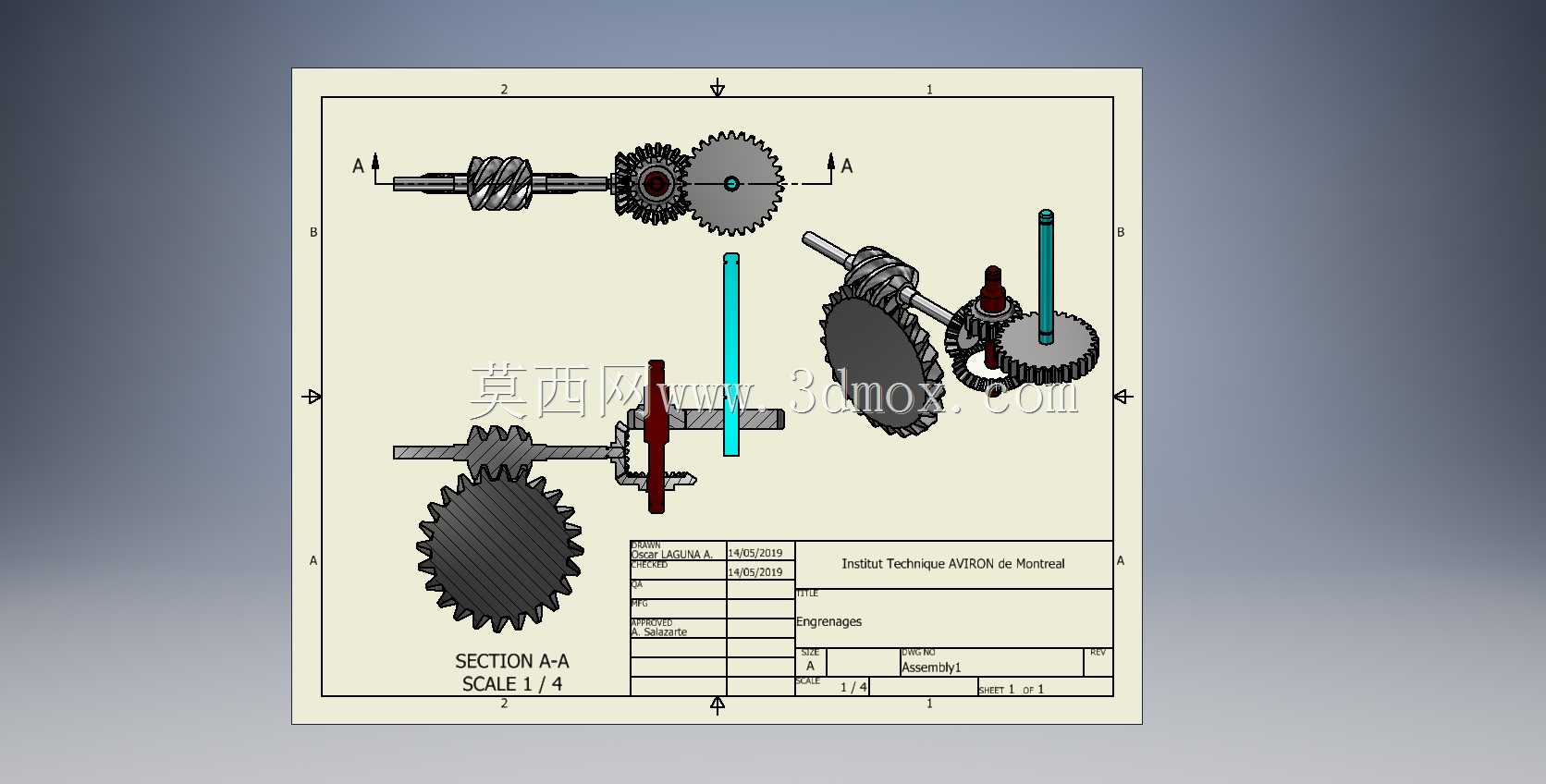

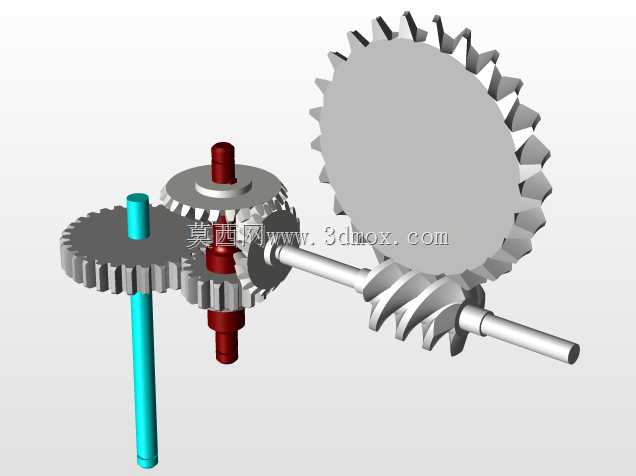

　　这套多轴啮合齿轮传动结构，常见于小型动力传输场景中，比如轻工设备的进给机构、小型自动化生产线的动力分流单元，或是台式加工设备的变速传动段，核心作用是把单轴输入的动力，通过不同齿数齿轮的啮合配比，拆分到多个输出轴上，实现不同转速、不同转向的动力输出，满足同一设备上多个执行端的动作同步或差速需求。从结构布局来看，这套组件采用了交错轴与平行轴结合的啮合方式，最左侧的大直径齿盘作为低速输出端，和中间的小模数齿轮啮合，能实现大减速比的动力传输，适合需要大扭矩输出的工位；中间层的双联齿轮结构，是整个传动的核心变速单元，通过上下两层不同齿数的齿轮分别和相邻轴上的齿轮啮合，既可以调整传动比，又能缩短整个传动组的轴向尺寸，避免多轴排布带来的空间浪费。设计这套结构的时候，首先要考虑的是各轴的安装同轴度要求，每根传动轴的支撑端都预留了轴承安装位，图中可见的不同直径轴段，就是用来卡装轴承内圈的定位轴肩，安装时轴肩的端面跳动公差需要控制在0.02mm以内，否则齿轮啮合时会出现偏载，加速齿面磨损，甚至出现传动卡滞的问题。齿形部分采用的是渐开线圆柱齿形，其中和大齿盘啮合的小齿轮齿顶做了修缘处理，能减少啮合切入时的冲击，降低传动过程中的噪音，这一点在高速运转的传动场景里尤为重要，如果不修缘，齿轮高速啮合时的冲击不仅会带来振动，还会让齿根的弯曲应力骤增，长期运行容易出现断齿故障。安装边界方面，这套传动组件的整体布局是在一个矩形安装空间内排布的，

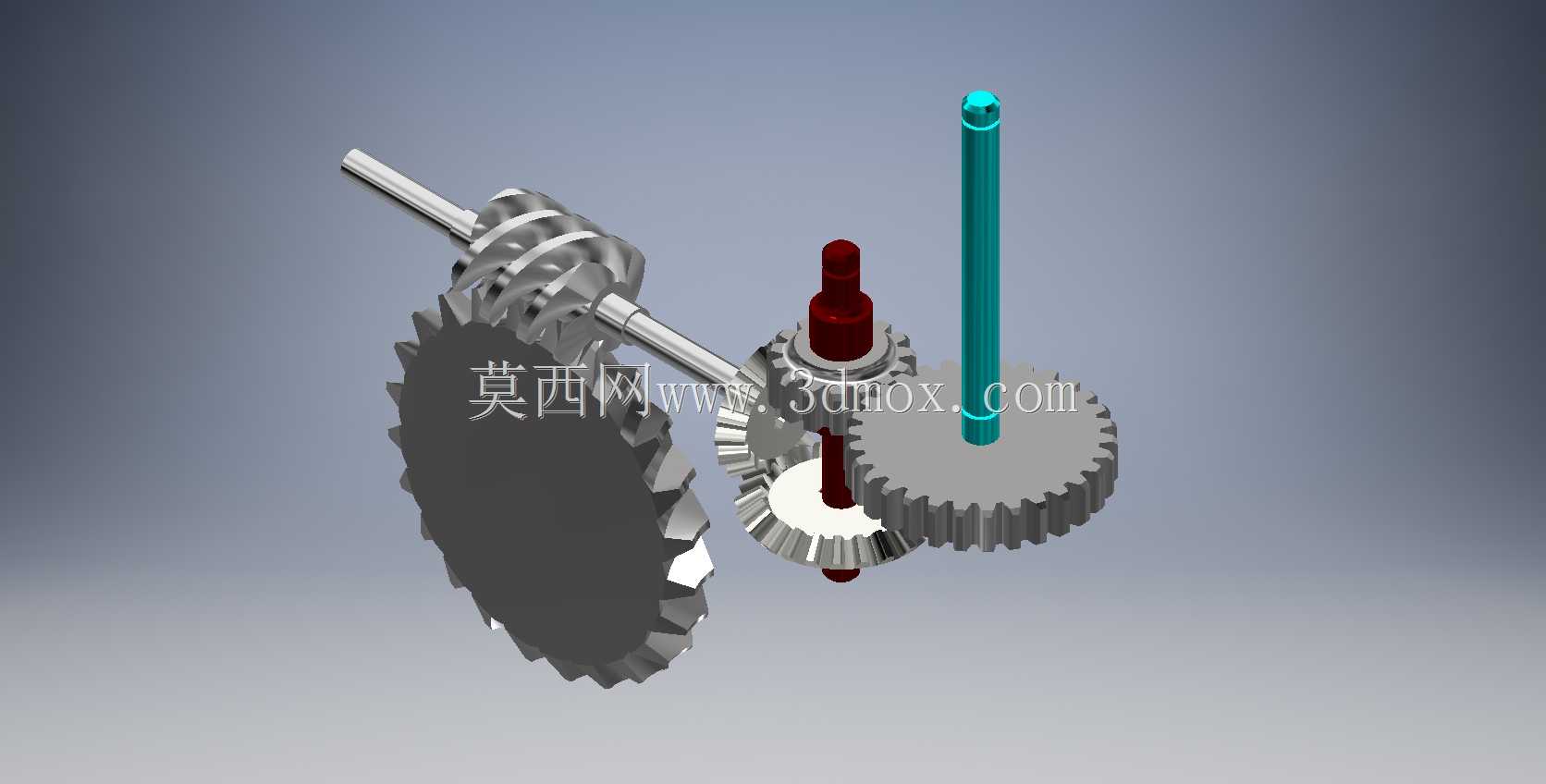

　　三根平行轴加上一根垂直轴的中心距需要严格按照齿形啮合的中心距公差来加工安装孔，中心距的偏差不能超过0.03mm，偏差过大会导致齿侧间隙过大，传动回差超标，无法满足精准传动的需求；偏差过小则会导致啮合过紧，传动阻力增大，运行时温升过快，润滑脂失效速度加快。垂直布置的那根长轴，上端做了内六角孔位，既可以作为手动调试的输入端，在设备装配调试时手动转动检查啮合顺畅度，也可以加装编码器，用来检测整个传动组的实时转速，实现闭环控制。各齿轮的厚度根据传递扭矩的大小做了差异化设计，大直径齿盘厚度最大，因为它要传递的扭矩最高，齿宽系数取的是0.4，能保证齿面接触强度足够，不会出现齿面点蚀的问题；中间的小齿轮因为转速更高，齿面做了表面硬化处理，

　　硬度达到HRC45-50，提升耐磨性能。轴类零件的材质选用的是40Cr调质处理，既保证轴的刚性，又有足够的韧性，能承受传动过程中的交变载荷，避免轴类零件出现疲劳断裂。在实际装配时，需要先把各齿轮压装到对应的轴段上，保证齿轮端面和轴肩的贴合度，不能有间隙，否则运转时齿轮会出现窜动；之后把轴承压装到轴的两端，再整体装入安装基座的轴承孔内，装配完成后需要手动转动各轴，检查全程是否有卡滞点，齿面啮合的接触斑点要分布在齿面中部，接触面积不小于齿面的60%，如果接触斑点偏在齿顶或者齿根，就需要调整轴的安装位置或者修配齿轮。润滑方面，这套传动结构适合采用脂润滑，因为整体转速不算特别高，脂润滑的密封结构更简单，不需要设计复杂的油路，维护也更方便，选用锂基脂就能满足日常运行的润滑需求，注脂量要控制在齿腔空间的1/3到1/2，注脂过多会导致运转时阻力增大，温升过高。这套结构的优势在于结构紧凑，动力分流方便，能在较小的空间内实现多轴不同转速的输出，而且齿轮传动的传动比准确，传动效率高，相比带传动和链传动，没有打滑的问题，适合对传动精度有一定要求的中低负载场景。在做衍生设计的时候，可以根据实际的输出转速需求，更换不同齿数的双联齿轮，就能得到不同的传动比，不需要改动整体的安装孔位，通用性较强；如果需要传递更大的扭矩，可以把齿宽适当加大，或者更换强度更高的齿轮材质，调整热处理工艺即可。另外，垂直轴的设计也拓展了这套结构的使用场景，能实现水平方向动力到垂直方向动力的转向传输，

　　不需要额外加装锥齿轮转向机构，进一步压缩了整体结构的体积，在安装空间受限的小型设备里，这种布局的优势会更加明显。设计时还要考虑各轴的轴向定位，每根轴的两端都设计了卡簧槽，安装轴用卡簧就能限制轴的轴向窜动，卡簧槽的位置要和轴承外圈的定位台阶配合，保证轴的轴向间隙在0.1mm以内，既不会因为间隙过大出现窜动，也不会因为间隙过小导致轴承运转时发热卡死。齿侧间隙的控制也是设计重点，根据传动精度的要求，这套结构的齿侧间隙控制在0.05-0.1mm之间，既能补偿加工和装配的误差，又能保证传动回差在允许范围内，满足大多数普通传动场景的精度要求，如果是用于精密传动的场景，可以把齿轮的精度等级从8级提升到7级，同时收紧中心距的公差，进一步减小回差。
