钢格板结构工业楼梯踏步构件

　　这类钢格栅踏步构件，在工业厂区的操作平台梯道、设备检修爬梯、市政管网检查井爬梯、物流仓储的高架作业梯、钢结构厂房的消防疏散梯上都有极广泛的应用，和传统花纹钢板踏步相比，它的镂空结构能快速排走表面积水、油污、积尘，哪怕是在潮湿多油的车间环境里，也能大幅降低人员行走打滑的风险，同时镂空结构大幅降低了构件自重，给梯道的支撑承重结构减轻了不少荷载负担。

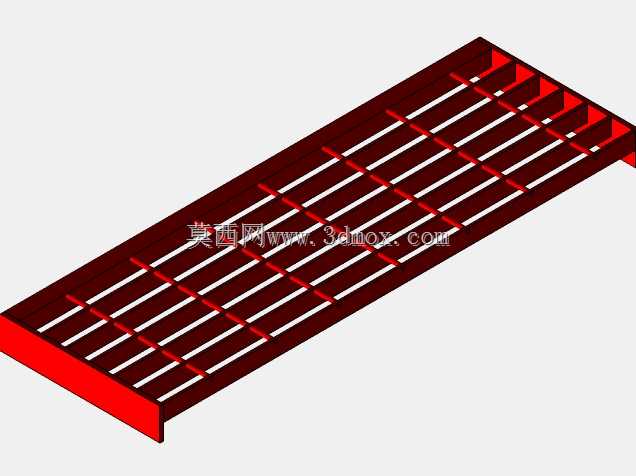

　　从结构设计逻辑来看，这款踏步采用了扁钢作为主承载受力筋，沿踏步进深方向排布，横向采用扭绞方钢作为连接杆，和主承载扁钢通过压焊工艺固定成整体网格结构，踏步两侧设置了高出格栅面的侧边挡边，一方面能强化踏步整体的抗扭刚度，避免长期受载后格栅出现侧向变形，另一方面也能防止行走时鞋跟、工具边角卡入格栅侧边缝隙，降低作业安全隐患。踏步前端做了带防滑纹路的封边处理，人员上下梯时脚部最先接触的位置做了加厚处理，长期踩踏磨损后也不会出现前端塌边的问题。

　　在安装边界的适配性上，这类踏步的宽度通常适配常规工业梯道的单人、双人通行宽度，进深尺寸匹配常规梯步的人体工程学抬脚高度，安装时可通过侧边的安装孔直接和梯道的侧边钢梁采用螺栓固定，不需要额外做复杂的焊接作业，后期更换维护时只需要拆卸固定螺栓就能快速替换，不需要整体拆解梯道结构。格栅的间隙尺寸经过优化，既能保证排水排屑的通畅性，又能避免常规尺寸的工具、小零件直接从缝隙掉落，在机加工车间的检修梯上使用时，能有效防止扳手、螺丝刀等小工具从踏步缝隙坠落砸伤下方作业人员。

　　从受力特性来说，主承载扁钢的排布方向和人员行走的受力方向一致，能最大化发挥扁钢的截面抗弯性能，在额定均布荷载下，踏步的挠度变形量控制在安全范围内，长期反复受载也不会出现永久变形。横向的扭绞方钢除了固定主扁钢的间距之外，还能起到横向防滑的作用，表面的凹凸扭纹能增大鞋底和踏步面的摩擦力，哪怕是鞋底沾有切削液、工业润滑油的情况下，也能保证足够的摩擦阻力。和混凝土踏步相比，这种钢格栅踏步的安装效率要高出数倍，不需要现场浇筑养护，构件到场后就能直接组装，在工期紧张的技改项目、设备检修临时通道搭建场景下优势非常明显。

　　在不同的应用场景下，这类踏步还可以根据实际荷载需求调整主扁钢的厚度、高度以及格栅的间隙大小，比如重载工况下的设备检修梯，可以选用更厚的承载扁钢，缩小格栅间隙，满足大荷载通行同时防止大尺寸物件坠落；而在户外露天梯道上使用时，镂空结构不会出现表面积水积雪的问题，冬季低温环境下也不会因为表面积冰导致踏步完全失去防滑能力，积水会顺着格栅缝隙直接排走，减少了人工清理踏步积水积雪的工作量。另外这种格栅结构的通风透光性能好，在多层平台的梯道上使用时，不会遮挡下层平台的光线，能减少梯道区域的照明配置需求，同时空气可以自由流通，夏季高温作业时梯道区域不会因为踏步板挡风出现闷热的情况。

　　设计建模过程中，需要重点把控承载扁钢的排布间距、连接杆的焊接位置精度，以及侧边挡边和主体格栅的连接强度，安装孔的位置要和常用梯道钢梁的安装孔位通用，保证不同厂家生产的同规格踏步具备互换性。踏步两端的支撑搭边长度要预留足够的尺寸，保证安装后搭在钢梁上的长度满足承重要求，避免出现搭接过短导致踏步受力后滑脱的风险。表面的防腐处理通常采用热浸镀锌工艺，建模时不需要额外体现涂层厚度，但结构设计时要预留镀锌层的装配余量，避免安装时因为涂层厚度导致孔位错位。
