Crosby合金长方形主链环结构设计

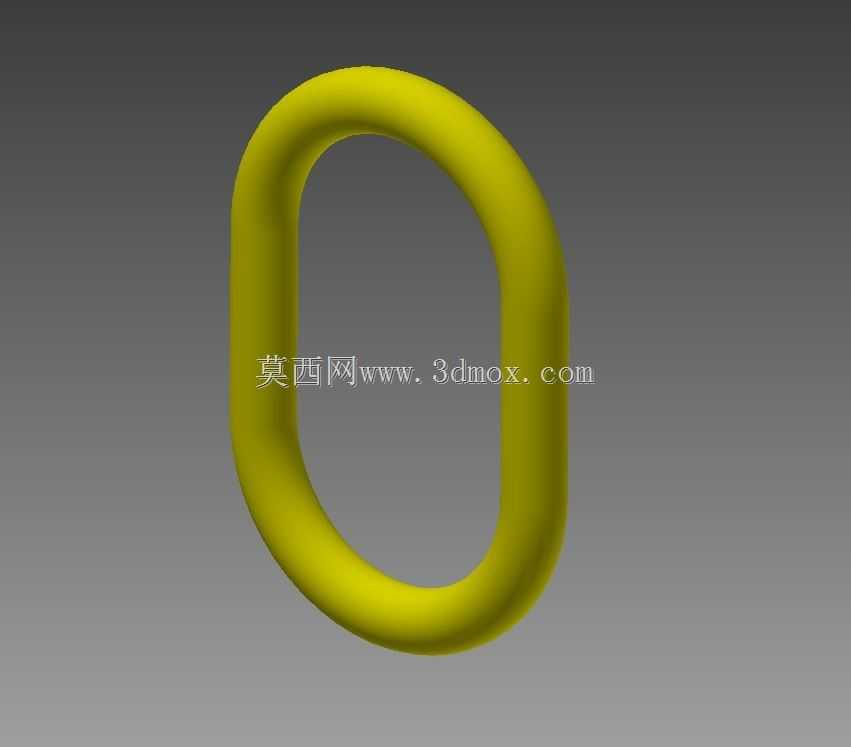

　　在起重吊装、索具配套、物料搬运的工程场景中，主链环作为吊索具系统的核心受力连接件，承担着多肢吊链汇接、载荷传递的关键作用，其结构合理性直接关系到整套吊装作业的安全冗余。本次设计的长方形主链环，适配1又1/4英寸规格的Crosby A-342系列合金连杆配套需求，整体采用闭环长椭圆（长方形圆角过渡）结构，区别于普通圆形链环，长方形的直边段设计能够更好地适配卸扣、吊钩等配套吊具的连接接触面，减少连接副之间的点接触应力集中，提升载荷传递的均匀性。

　　从实际工况适配角度来看，这类主链环多用于港口吊装、重型设备移位、矿山索具配套、工厂重型工件转运场景，通常作为主吊点的汇接件，下方可挂接多根分支起重链条，上方连接起重机吊钩或者卸扣，因此在设计阶段首先要考虑的是受力路径的合理性。整个链环的截面采用正圆形截面设计，这种截面形式在承受任意方向的拉伸载荷时，都能保持较为均匀的应力分布，不会因为载荷方向偏移出现局部截面应力突变的情况。链环的两个长边为平直段，两个端部为大圆角圆弧过渡段，过渡圆角的半径经过反复校核，既保证了直边段有足够的长度来适配配套连接件的挂接宽度，又避免了圆角过小导致的弯曲应力集中问题——如果端部圆角半径过小，在受拉时圆弧内侧会产生较大的附加弯曲应力，长期交变载荷下容易出现疲劳裂纹，而过大的圆角又会压缩直边段的有效长度，导致配套卸扣或者吊钩无法顺畅挂接，甚至出现多肢吊链挂接后互相干涉的情况。

　　在安装边界的考量上，该主链环的内孔直边长度需要满足配套1又1/4英寸卸扣的销轴直径活动余量，同时内孔宽度要保证吊钩钩头能够顺利穿入，且留有一定的活动间隙，避免作业过程中链环与吊钩之间出现卡滞，影响吊具的角度调整。外轮廓尺寸则需要考虑与端部护板、限位挡板等配套防护件的适配，部分吊装场景中会在主链环外侧加装防护套，防止吊装过程中碰撞工件导致链环表面损伤，因此外轮廓的尺寸公差需要控制在合理范围，既保证防护件能够顺利套装，又不会因为间隙过大导致防护件在作业过程中窜动。

　　设计过程中，针对链环的成型工艺特性也做了对应结构优化，合金主链环通常采用模锻成型后进行热处理强化，因此在截面过渡处没有突变的棱角，所有表面都做了圆弧过渡处理，避免锻造过程中出现折叠、充型不满的缺陷，同时也能减少热处理过程中的应力集中，降低淬火开裂的风险。链环的对接焊缝位置（如果是弯制后焊接的工艺形式）设置在直边段的中部位置，这个位置在受拉时的应力水平相对低于端部圆弧段，能够减少焊缝位置的受力负荷，提升整体的疲劳寿命。从受力仿真的角度来看，当链环承受额定拉伸载荷时，最大应力出现在两个端部圆弧的内侧位置，直边段的应力分布相对均匀，因此在设计时对端部圆弧处的截面做了微量的补偿优化，在不明显增加整体重量的前提下，提升了高应力区域的承载冗余。

　　在实际使用中，这类长方形主链环相比圆形主链环还有一个明显的优势，就是在多肢吊链挂接时，直边段可以让各个分支链条的挂接点保持相对固定的间距，减少作业过程中分支链条互相缠绕、扭转的情况，尤其是在四肢吊链的配套使用中，长方形的两个直边可以分别挂接两个分支吊具，让吊点的分布更加规整，起吊后工件的姿态更加稳定。同时，平直的接触面也让配套的卸扣销轴受力更加均匀，不会因为链环是圆弧面导致卸扣销轴出现偏载，延长卸扣的使用寿命。设计时也考虑了链环的磨损余量，因为在长期使用过程中，链环与吊钩、卸扣的接触位置会产生滑动摩擦，导致截面磨损，因此初始设计的截面直径预留了足够的磨损裕量，保证在达到磨损极限之前，链环的承载能力仍然满足额定载荷的安全系数要求。另外，链环的表面没有多余的凸起或者凹槽，整体光滑流畅，既避免了应力集中源，也方便日常的探伤检查，运维人员可以很方便地对链环表面进行磁粉或者超声检测，及时发现表面或者近表面的疲劳缺陷，保障作业安全。
