CR10 3D打印机龙卷风喷头冷却器结构

　　在桌面级FDM 3D打印的实际生产场景中，喷头区域的冷却效率直接决定了打印件的成型精度，尤其是打印悬垂结构、小尺寸薄壁特征时，冷却气流的覆盖均匀度、送风距离的稳定性，会直接影响耗材熔融后的固化速率，若冷却不足极易出现层间错位、拉丝、悬垂面塌陷等常见工艺缺陷。这款适配CR10机型的喷头冷却结构，正是针对原厂标配冷却组件的覆盖盲区做的定向优化，整体采用环形环抱式的风道布局，区别于传统单侧吹风的结构设计，能够让冷却气流从喷嘴周向均匀送出，避免单侧送风导致的成型件两侧冷却速率不均、局部翘曲的问题。

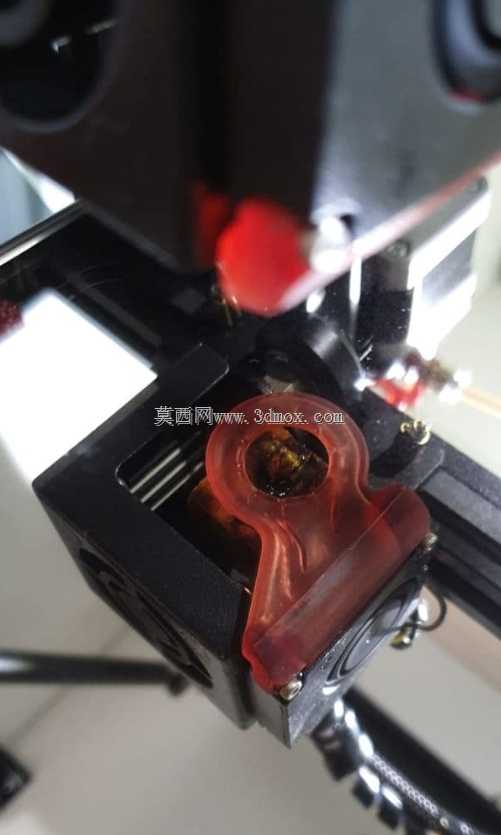

　　从安装适配维度来看，该结构完全匹配CR10系列挤出头组件的安装孔位，上部的卡槽结构直接卡接在原有挤出机的固定支架上，不需要对原有设备的机架、走线做任何破坏性改动，安装时仅需拆卸原有冷却风罩，对准定位孔位拧入两颗固定螺丝即可完成装配，整体安装边界完全控制在原有喷头组件的运动包络范围内，不会在打印过程中与打印平台、模型轮廓发生运动干涉。环形风道的中心通孔完全避让喷嘴的运动行程，通孔内径预留了足够的喷嘴更换操作空间，日常维护更换不同口径喷嘴时，不需要拆卸整个冷却结构，直接从环形孔位下方即可操作喷嘴的拆装，大幅降低日常维护的操作复杂度。

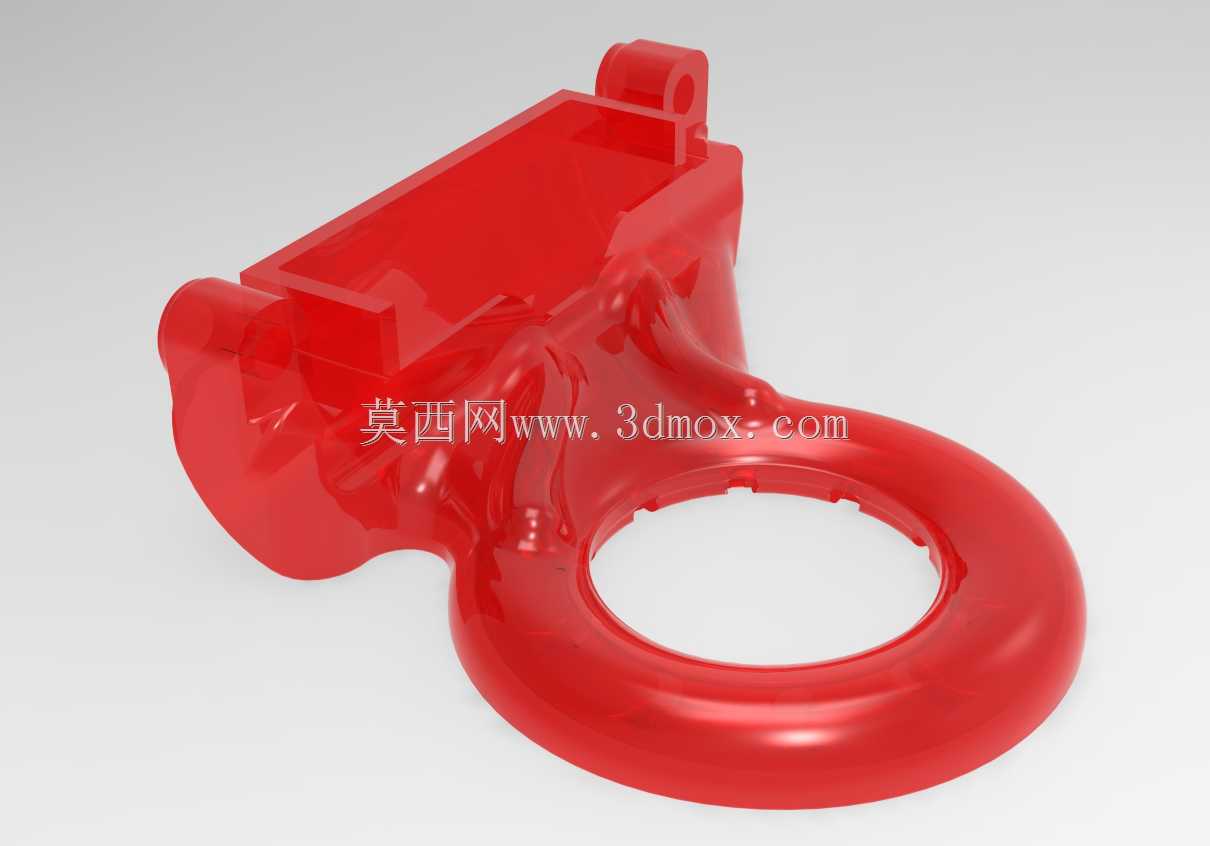

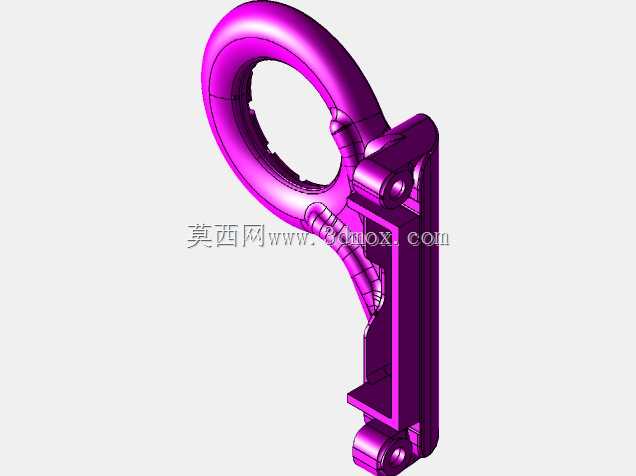

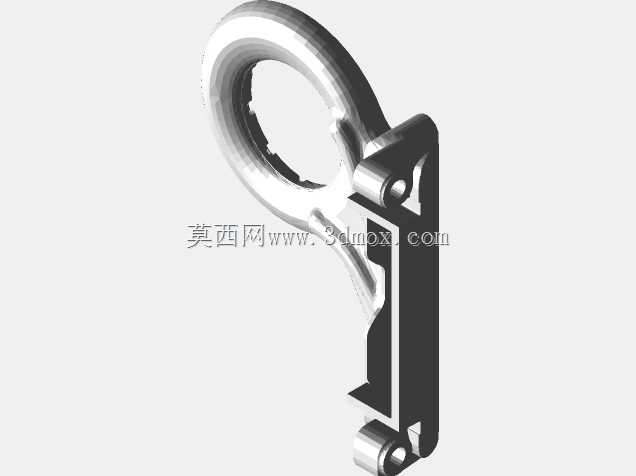

　　结构设计上，上部的进风腔体直接适配原有散热风机的出风口尺寸，腔体内部做了平滑的导流曲面过渡，没有直角突变的流道结构，能够最大程度降低风阻，减少风压损失，让风机输出的气流能够顺着导流面均匀分配到环形风道的各个出风位置，每个出风槽的出风角度都经过反复调校，气流最终汇聚点恰好落在喷嘴下方0.4-0.6mm的耗材挤出位置，也就是耗材刚从喷嘴挤出的熔融区域，能够让熔融耗材在挤出瞬间就获得均匀的冷却，快速固化定型。环形结构的下部做了加厚的边缘处理，避免打印过程中误碰平台导致结构开裂，上部的走线槽位完全避让原有喷头的加热线、热敏电阻走线，不会出现线路挤压、磨损的风险。

　　从实际使用场景来看，这款冷却结构尤其适配PLA、PETG等对冷却效率要求较高的耗材打印，在打印小尺寸精细模型、大角度悬垂结构、薄壁壳体类零件时，均匀的周向冷却能够让每层耗材挤出后快速定型，有效提升打印件的表面质量，减少层纹、拉丝的出现概率，同时稳定的冷却效率也能适当提升打印速度，在保证成型精度的前提下缩短单件打印的生产周期。结构本身的壁厚设计兼顾了强度与打印成型难度，采用常规耐温树脂打印即可满足使用需求，不需要额外使用特殊工程材料，整体重量控制在较低区间，不会增加喷头运动组件的负载，避免因为额外重量导致的运动惯性增大、打印振纹等问题。

　　在细节处理上，风道的出风缝隙宽度经过多轮迭代验证，既保证了足够的出风量，又不会因为缝隙过宽导致气流分散，无法精准汇聚到挤出点位置；上部的固定卡扣做了轻微的倒扣设计，安装后能够紧密贴合在支架表面，长期运动不会出现松动移位的情况；结构边缘全部做了圆角过渡处理，没有尖锐的棱角，日常操作维护时不会划伤手部，也避免了打印过程中剐蹭到已成型的模型表面。针对CR10系列机型常见的喷头散热不均问题，该结构还在靠近加热块的一侧做了隔热避让间隙，避免冷却气流直接吹到加热块表面导致加热块温度波动，影响耗材的熔融稳定性，在保证耗材挤出后冷却效率的同时，不会干扰加热块的正常温度控制，平衡了加热区保温与成型区冷却的矛盾需求。
