3D打印机用多工位刀具收纳架结构

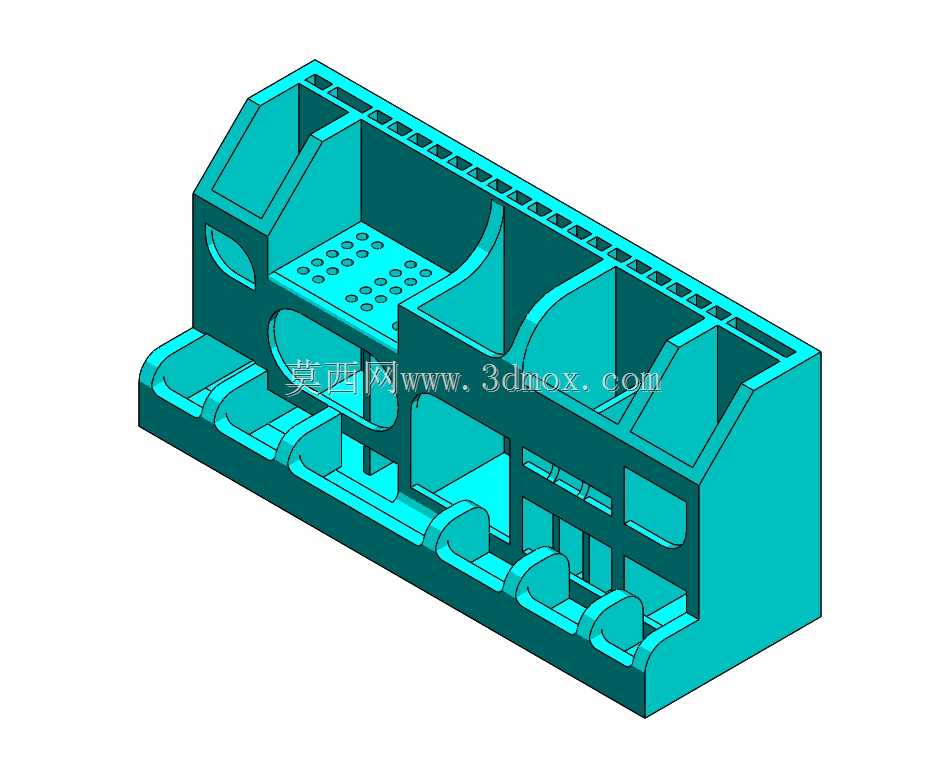

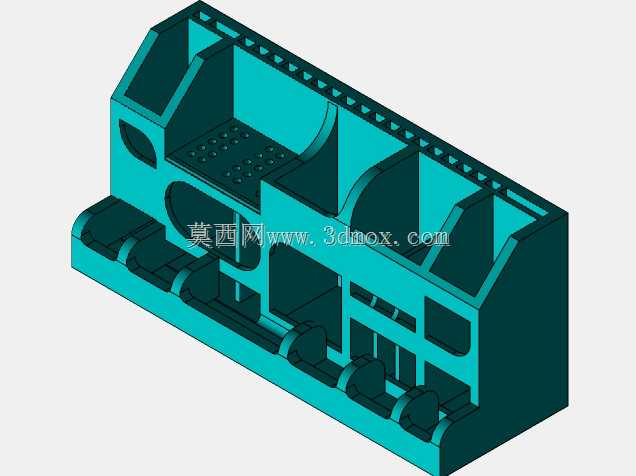

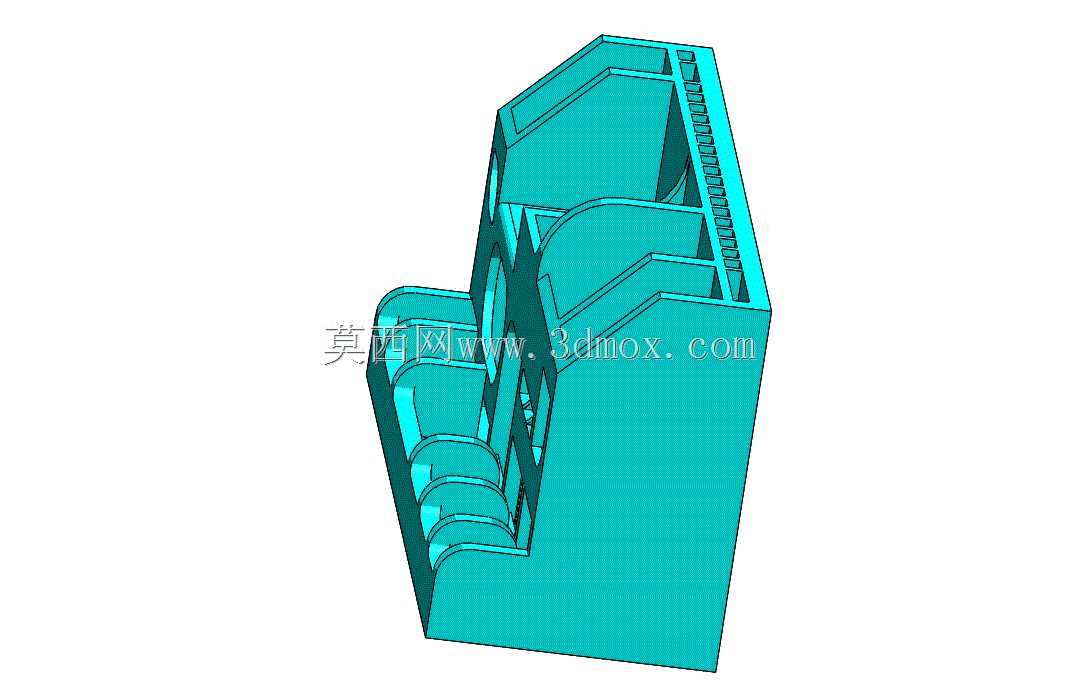

　　在桌面级FDM3D打印设备的日常运维场景中，操作人员往往需要频繁更换不同规格的喷嘴清理针、铲刀、镊子、校准塞尺等辅助工具，这类小尺寸工具如果随意堆放在设备旁的工作台面，不仅会在取用时耗费额外的翻找时间，尖锐的工具端头还容易刮伤打印平台的PEI涂层，或是磕碰正在运行的打印喷头造成坐标偏移。这款多工位刀具收纳架正是针对这类桌面运维场景设计的工位辅助配件，整体采用L型立式布局，充分利用工作台面的垂直空间，不会占用过多的水平操作区域，适配多数桌面级3D打印机旁的闲置边角空间安装放置。从结构设计来看，收纳架的竖直立板侧设置了等间距排布的卡槽位，每个卡槽的内槽尺寸经过适配，可稳固插入不同厚度的铲刀、镊子等长柄工具，卡槽边缘做了圆弧过渡处理，

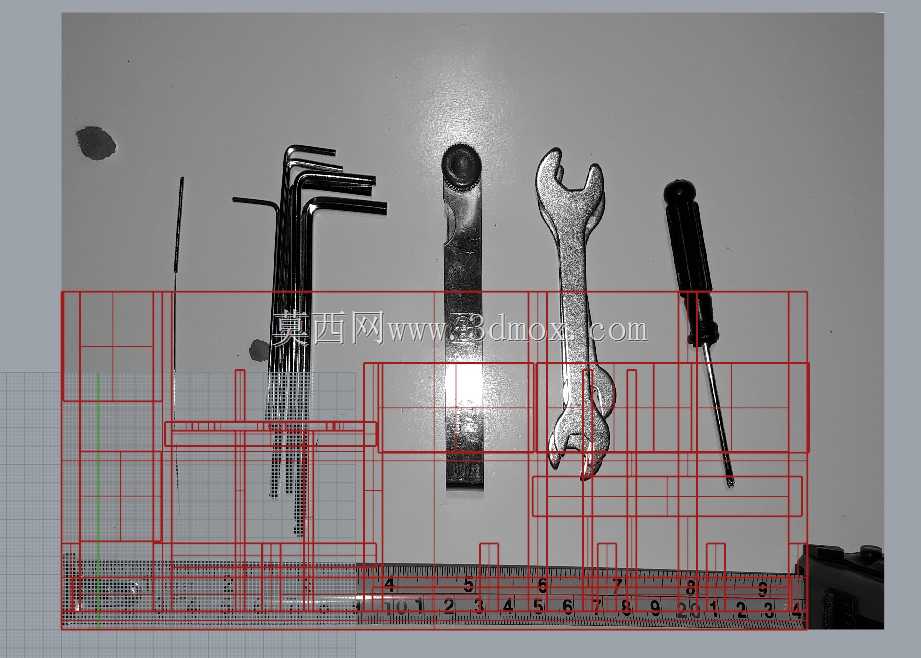

　　避免取放工具时刮伤工具表面的防滑涂层，也能减少操作人员取放时被毛刺划伤的风险。水平延伸的底座部分设置了多组不同直径的圆弧凹槽，可用来放置喷嘴清理针、内六角扳手、点胶针筒这类小直径圆柱类工具，凹槽的深度经过测算，放置工具后不会出现倾倒滑落的情况，同时底座底部预留了粘贴防滑硅胶垫的安装平面，放置在光滑的工作台面时不会因为推拉工具出现整体移位。设计过程中优先考虑了一体成型的加工可行性，整体结构没有倒扣、深腔等难以加工的特征，不管是采用FDM3D打印直接制作，还是通过注塑工艺批量生产，都不需要额外设计复杂的抽芯模具结构，生产制造成本可控。整体壁厚采用均匀等厚设计，避免3D打印过程中出现壁厚差异导致的翘曲变形，

　　各个转角位置都设置了合理的圆角过渡，既可以减少应力集中提升结构强度，也能避免打印过程中出现尖角处的层间结合不良问题。安装边界方面，收纳架的整体外轮廓尺寸适配常规桌面工作台的边缘放置需求，竖直方向的高度不会遮挡3D打印机的操作显示屏，水平方向的进深不会超出工作台边缘，避免过往人员磕碰导致架体掉落。实际使用过程中，不同类型的工具按照使用频率分区放置，常用的铲刀、镊子放置在最易取放的中部卡槽，使用频率较低的校准工具放置在侧方的凹槽位，操作人员在处理打印翘边、更换喷嘴、平台校准等操作时，可以单手快速取放对应工具，大幅减少运维过程中的无效动作耗时。架体的侧边还预留了扩展挂孔，后续可以根据使用需求加装小型挂盒，用来收纳喷嘴、PTFE管接头这类更小尺寸的打印配件，拓展整体的收纳能力。结构上的加强筋设置在立板与底座的连接位置，在不额外增加整体壁厚的前提下提升了架体的抗弯折强度，即使放置多件金属材质的工具，也不会出现立板倾斜变形的问题。
