80x80规格带缺口立方体几何结构件

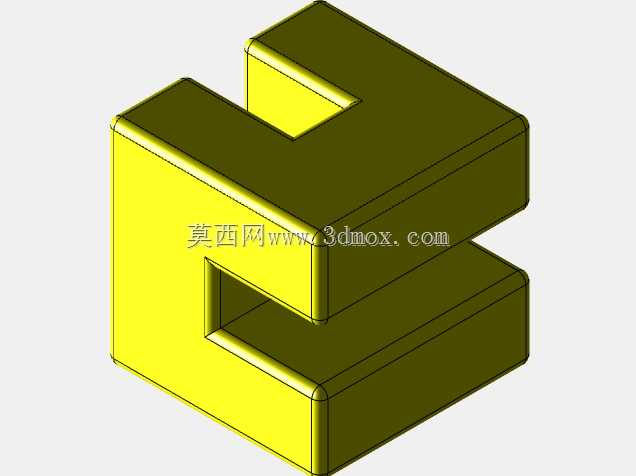

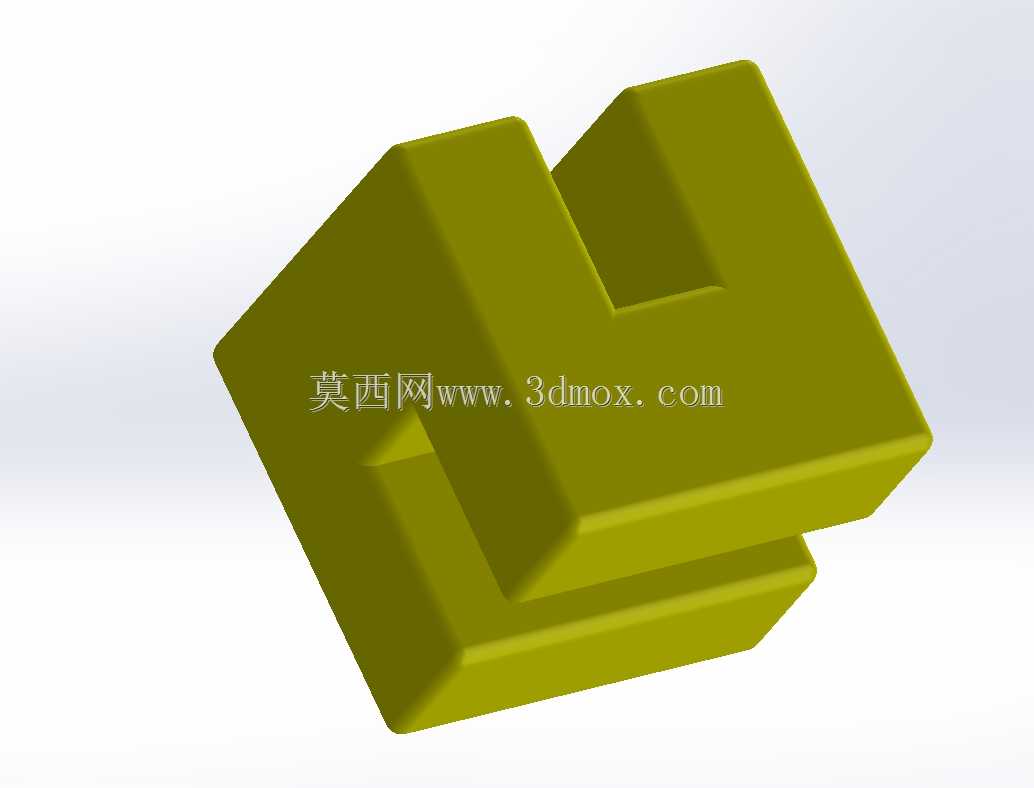

　　这类带规整缺口的立方体结构件，在工装夹具定位、自动化线物料承载、模块化拼接工装台的搭建场景中十分常见，很多做非标设备设计的工程师在做工位定位结构时，都会优先选用这类规整的立方块作为基准基体，原因就在于其规整的外形能大幅降低安装调校的工作量。从结构本身来看，该构件整体为正立方体构型，单边外形尺寸控制在80mm，三个相邻立面的平面度、相邻面的垂直度都按照工装级精度做了约束，能直接作为小型工位的定位基准使用，不需要额外再做基座的铣平调校。构件上开设的缺口并非随意切削，缺口的两个立面分别与立方体的两个相邻外侧面保持平行，缺口的深度、宽度尺寸都做了整数化处理，刚好能匹配常用规格的铝型材、方钢的嵌入安装，在做快速拼接工装时，

　　只需要将对应规格的型材卡入缺口，再用侧面的紧定螺丝锁定，就能完成工位挡边、物料导向条的快速固定，不需要额外做焊接或者复杂的连接板加工，能大幅缩短工装的制作周期。在实际的生产线应用里，这类结构件常被用作小型工件的承载定位座，比如电子元器件组装工位的工件托块、小型五金件冲压上料的定位挡块，因为其外形规整，安装时只需要靠住工作台的T型槽基准边锁紧，就能保证定位面的位置精度，不需要反复打表调校。设计这类结构的时候，首先要确认的是安装边界，80mm的单边尺寸刚好能适配多数小型工作台的T型槽间距，底部可以直接开设沉头孔或者T型螺栓槽，不需要额外加装转接板；缺口的位置设置在立方体的上部边角，既不会削弱构件整体的结构刚性，又能留出足够的嵌入空间，

　　避免型材安装后突出构件上表面影响工件放置。很多工程师在建模这类构件时，容易忽略棱边的倒角处理，实际加工中如果不做0.5-1mm的倒角，工件在搬运、安装过程中很容易出现棱边磕碰崩缺，崩缺的碎屑一旦掉落到定位面上，就会直接影响工件的定位精度，所以在结构的所有外露棱边都做了小尺寸倒角处理，既不影响整体的尺寸精度，又能提升构件的耐用性。另外这类立方体结构件还可以作为三维检测的标准块使用，因为其所有面都是平面、相邻面垂直，在对三坐标测量机做日常精度校验时，可以直接将其放置在工作台上，测量各个面的平面度、相邻面的垂直度，快速确认设备的测量精度是否正常，不需要专门采购昂贵的标准量块，对于小型加工车间来说能节省不少校验成本。在做模块化工装设计时，

　　这类带缺口的立方块还可以互相拼接，通过缺口的互相嵌合，快速组合出不同高度、不同定位面尺寸的工装基座，比用铝型材搭建的工装刚性更好，定位精度也更高，适合用在有一定冲击载荷的冲压、铆接工位。需要注意的是，这类结构件在选材时如果是用于焊接工装的定位，需要选用45号钢做调质处理，避免焊接飞溅粘在构件表面影响精度；如果是用于电子行业的无尘车间工位，则可以选用6061铝合金做阳极氧化处理，重量更轻也不会产生锈蚀碎屑。从建模逻辑上来说，这类结构不需要复杂的曲面特征，全部采用拉伸、切除的基础特征就能完成，建模时要优先以立方体的底面作为第一基准，再依次建立各个侧面、缺口的特征，保证所有尺寸都能从基准面直接标注，避免出现尺寸链累积误差，加工时也能直接按照图纸尺寸一次装夹完成多数面的加工，减少装夹次数带来的精度损失。
