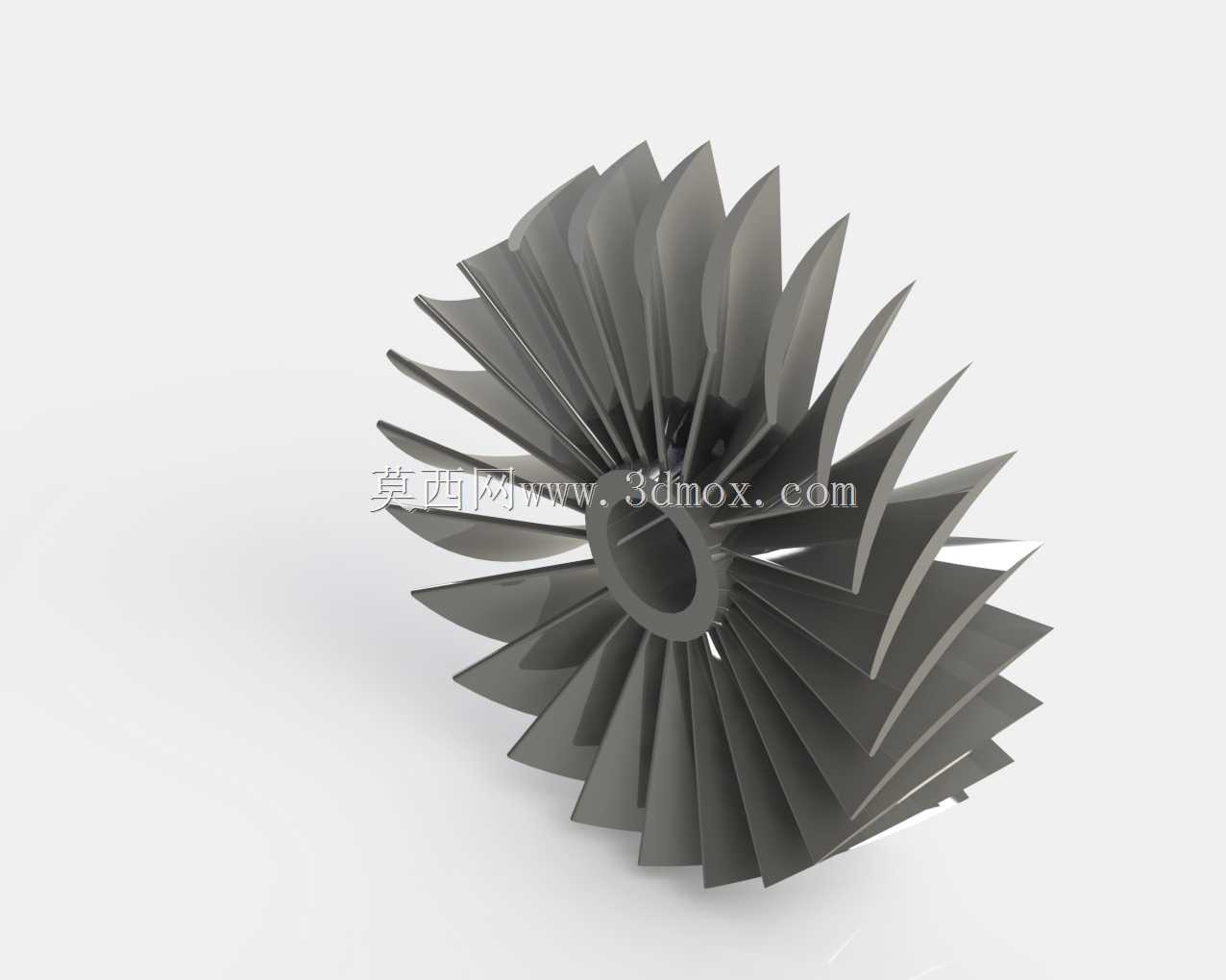

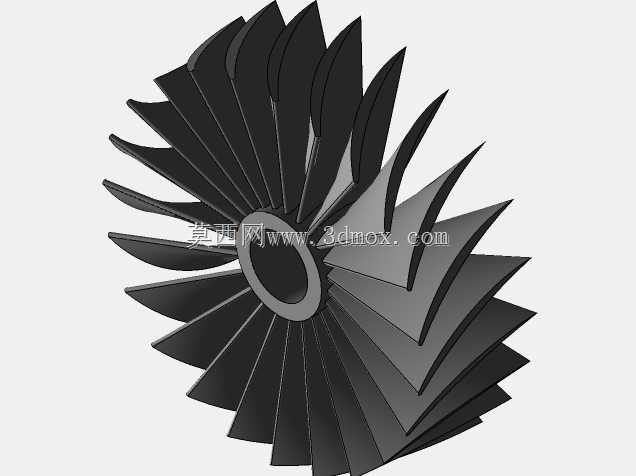

螺旋桨推进器叶轮精密结构三维设计

项目分类:通用机械零部件 发布时间:2021-11-21 ID:404254
  • 螺旋桨推进器叶轮精密结构三维设计
  • 螺旋桨推进器叶轮精密结构三维设计

  在流体动力输送、船舶推进、小型航空动力装置以及工业流体增压系统中,这类带空间扭曲叶片的轮式构件是核心做功部件,其叶片型面的设计精度直接决定整套动力系统的能量转换效率。不同于普通直叶片轮结构,该构件的每一片叶片都沿轮毂周向呈现连续的空间扭转角度,从叶片根部到叶顶的弦长、安装角均呈现渐变特征,这种设计是为了匹配流体在流道内的实际流动轨迹,减少流体在叶片表面的脱流、涡流损失,让流体经过叶片流道时能够平稳完成能量交换,避免局部紊流带来的效率损耗与振动问题。

  从实际安装适配的角度看,该构件的中心轮毂设置有同轴安装通孔,孔壁可根据配套传动轴的连接形式加工键槽、定位止口或者过盈配合面,安装时需要保证轮毂端面与传动轴轴线的垂直度公差控制在合理范围内,否则高速运转时会产生额外的不平衡量,引发整套传动系统的振动噪声,严重时甚至会造成轴承过早疲劳失效。叶片与轮毂的衔接位置做了平滑的圆弧过渡处理,这一细节设计并非单纯为了外观规整,而是为了降低应力集中系数——在高速旋转工况下,叶片根部承受的离心力、流体交变冲击力是整个构件应力最高的区域,平滑过渡能够避免直角衔接处的应力突变,提升构件的疲劳寿命,适配长时间连续运转的工况需求。

  在具体的设计逻辑上,每一片叶片的型面生成都遵循流体力学的流线分布规律,叶片的压力面与吸力面的曲率差经过反复校核,保证流体在流经叶片时能够获得均匀的轴向推力或者周向增压效果,相邻叶片之间形成的流道截面沿流体流动方向呈现渐变收窄或者扩张的形态,匹配不同工况下的流体流速变化需求。叶片的数量选择也经过多轮匹配,既不能过多导致流道过窄增加流体摩擦阻力,也不能过少造成单叶片负载过大、流体脉动增强,当前的叶片数量配置能够在做功效率与结构强度之间取得较好的平衡,适配中低转速下的大推力输出需求。

  从应用场景的适配性来看,这类结构既可以用于小型水面船舶的水下推进单元,直接装配在传动轴末端推动水体产生反向推力驱动船体行进,也可以经过材质适配调整后用于管道增压风机、工业通风设备的叶轮部件,通过叶片旋转推动空气介质完成定向输送,还可作为小型涡轮动力装置的涡轮轮盘构件,承接高温高压流体的冲击完成热能到旋转机械能的转换。不同应用场景下仅需要调整叶片的表面粗糙度要求、材质选型以及动平衡精度等级,核心的叶片空间型线结构不需要做大幅改动,具备较强的场景适配性。

  建模过程中需要重点关注叶片型面的连续性,保证每一片叶片的型面曲率变化均匀,不存在局部的褶皱、拐点,否则实际加工成型后会在对应位置产生流体扰动;同时要保证所有叶片沿轮毂周向的等分精度,相邻叶片之间的夹角公差需要控制在极小范围内,这是后续做动平衡校正的基础,若周向等分偏差过大,即使后期做去重动平衡处理,也难以完全消除高速运转时的周期性振动。轮毂的轴向长度设计也充分考虑了安装定位的需求,足够的配合长度能够保证叶轮与传动轴的连接刚度,避免运转过程中出现叶轮晃动、窜动的问题,轮毂两端的倒角设计既方便装配时的导向导入,也能去除加工毛刺避免安装时刮伤配合轴面。

  在实际选型适配时,需要根据配套系统的额定转速、设计流量、预期推力值来匹配对应的叶轮直径与叶片安装角,该结构的参数化建模逻辑支持快速调整叶片的扭转角度、叶顶直径、轮毂直径等核心参数,不需要重新搭建整体建模框架,能够大幅缩短同系列不同规格产品的设计周期,提升结构迭代的效率。针对不同的输送介质特性,还可以在叶片前缘做对应的圆角或者锐边处理,比如输送含杂质的流体时适当加大前缘圆角提升抗冲蚀能力,输送洁净流体追求高效率时可做锐边处理减少入口流体损失。
