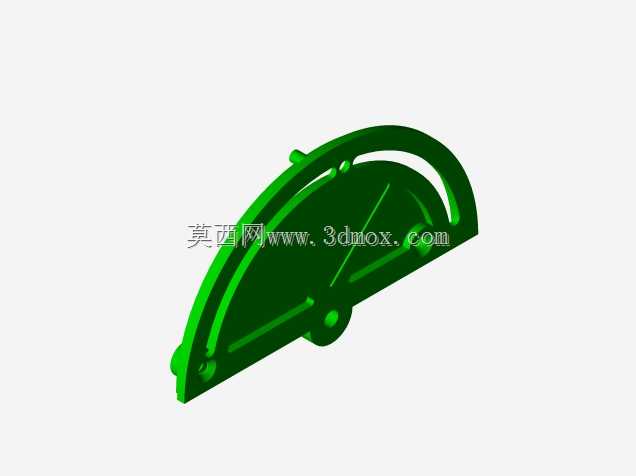

在重型装配、风电塔筒组对、大型管道法兰拼接这类需要多组螺栓同步预紧的作业场景里,单工位支撑工装往往需要反复拆装移位,不仅拖慢装配节拍,还容易因为多次装夹带来定位偏差,影响螺栓组的同轴度与预紧力一致性。这套支撑机构正是针对这类痛点设计,核心是通过圆形旋转底座搭配两组独立滑动支撑臂,实现同一工位下两个螺栓作业位的快速切换,减少工装反复拆装的辅助时间。从结构逻辑上看,底座采用圆盘式设计,底部预留了环形安装孔位,可直接通过T型螺栓固定在装配工作台或者专用工装平台上,安装边界覆盖直径400mm的圆形区域,底座上加工有弧形导向槽,为两个支撑臂的旋转动作提供导向与限位,旋转角度覆盖0到180度,可适配相邻两个夹角在该范围内的螺栓作业点位。

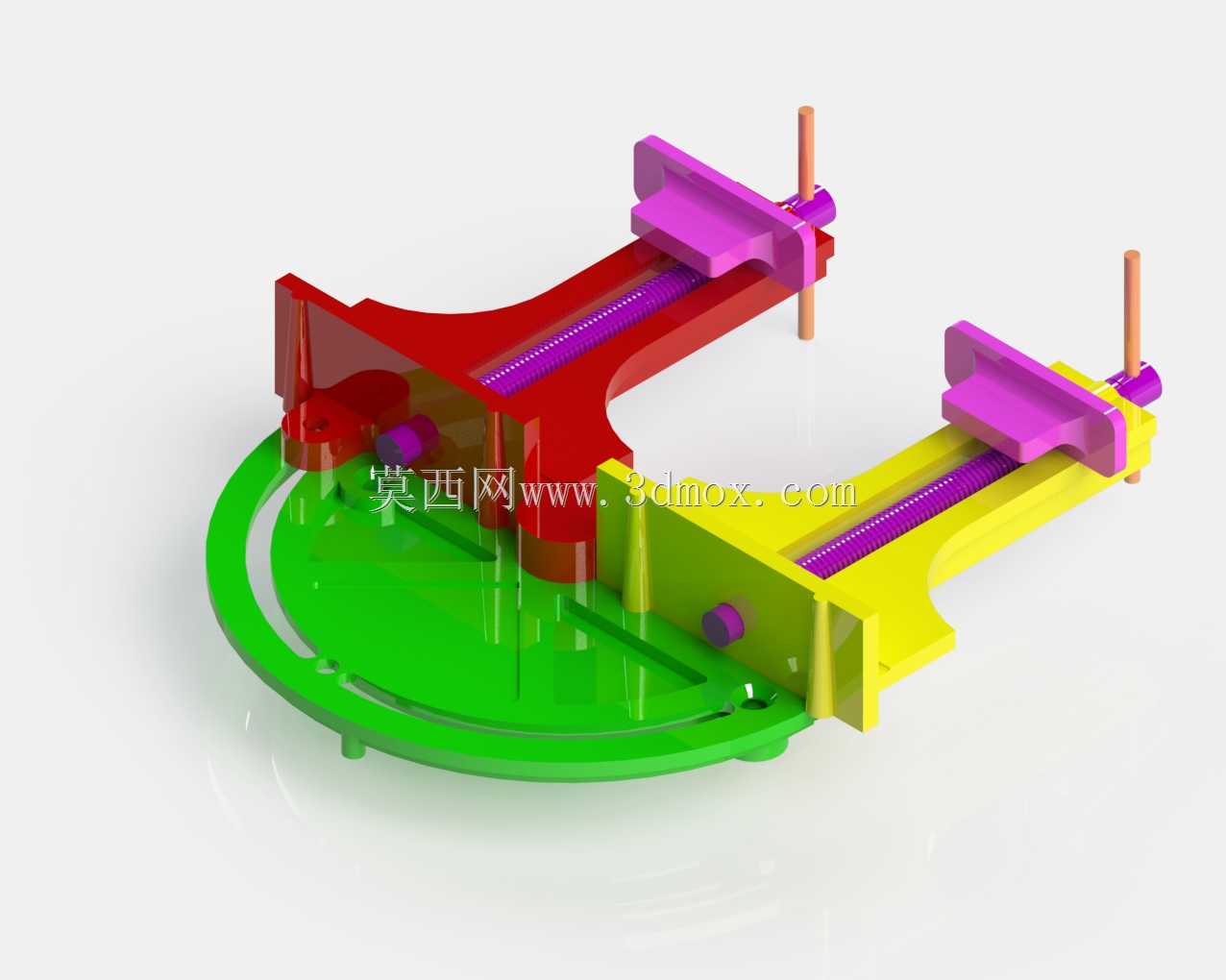

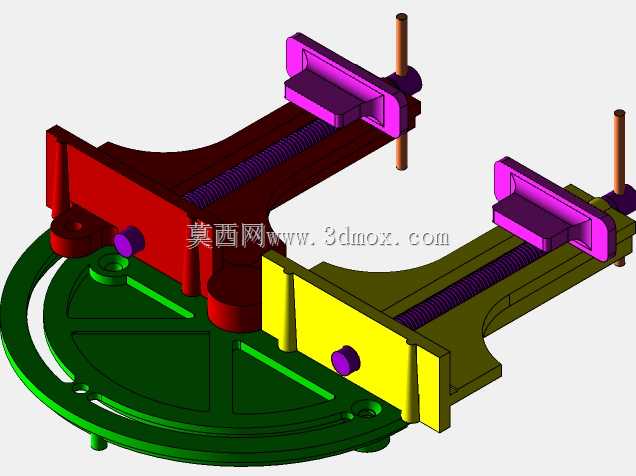

两个支撑臂采用对称式布局,臂身自带直线滑动导轨结构,可根据螺栓的实际伸出长度调整支撑位置,滑动行程覆盖120mm范围,臂端的紫色夹紧块采用开口式卡槽设计,可直接卡在螺栓光杆部位,为螺栓提供径向支撑,避免螺栓在预紧过程中出现偏斜、弯曲的问题,顶部的橙色定位销可插入臂身对应的定位孔内,完成滑动位置调整后的锁止,防止作业过程中支撑臂移位。设计过程中特意将两个支撑臂的旋转中心与底座圆心重合,保证旋转切换工位时,支撑端的定位精度偏差控制在0.1mm以内,不需要重新找正就能直接开展下一个点位的螺栓支撑作业。臂身与底座的连接部位采用了耐磨衬套结构,减少长期旋转使用带来的磨损,延长工装的使用寿命,支撑臂的截面采用加强筋结构,
在保证整体重量轻便的同时,可承受最大800N的径向支撑力,适配M16到M36规格的常用装配螺栓。实际使用时,先将底座固定在作业平台对应位置,根据待支撑螺栓的位置调整其中一个支撑臂的旋转角度与滑动行程,用定位销锁止后让夹紧块卡住螺栓杆部,即可开展该点位的螺栓预紧、扭矩校核作业,完成后无需拆卸底座,直接旋转支撑臂切换到第二个作业点位,调整对应臂的位置即可开展下一组作业,相比传统单支撑工装,可减少60%以上的工装调整辅助时间。同时这套机构也可适配自动化螺栓拧紧设备的配套工装,安装在拧紧轴的前端定位支架上,为自动拧紧过程中的螺栓提供稳定支撑,避免螺栓送进过程中出现卡滞、偏斜的问题,提升自动拧紧的合格率。在结构细节上,
夹紧块的卡槽内壁做了圆弧过渡处理,避免划伤螺栓表面的防锈涂层,底座的底部预留了5mm的沉台,可适配不同厚度的平台安装面,保证安装后底座上表面保持水平,不会因为安装面不平整导致支撑臂滑动卡滞。两个支撑臂之间预留了足够的安全间隙,旋转切换过程中不会出现互相干涉的问题,臂身侧面加工有刻度标识,可快速读取滑动调整的距离,提升位置调整的效率。
