立式比例调节弯管加工工装结构

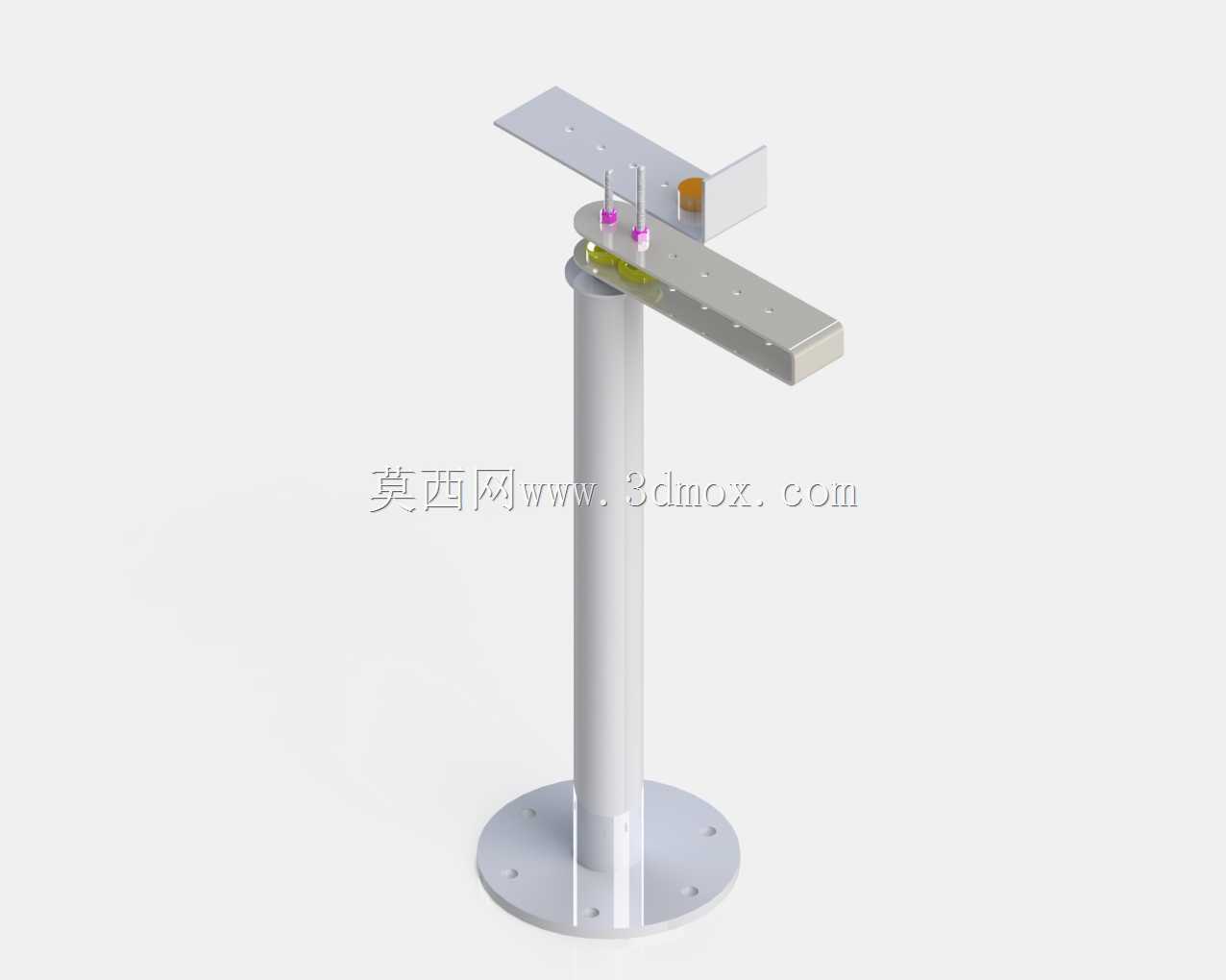

　　在中小规格金属管材的小批量定制加工场景中，这类带比例调节功能的立式弯管工装，往往能解决通用弯管设备换型调试周期长、小半径弯管精度难控制的痛点，尤其适配五金制品、小型管路预制、定制家具金属架加工这类需要频繁切换弯管角度、折弯位置的作业场景，不需要复杂的数控参数重置，仅通过调节两个悬臂的相对位置，就能快速匹配不同折弯比例的加工需求。从结构布局来看，整套装置采用立式单立柱支撑设计，底部为圆形法兰安装盘，盘面上预留了均匀分布的螺栓过孔，可直接固定在车间常规的钢制工作台或者预制混凝土基座上，安装时需要保证立柱与安装面的垂直度公差控制在0.1mm/m以内，避免悬臂转动过程中出现卡滞或者折弯角度偏差。立柱作为核心承载部件，采用空心圆管结构，

　　在保证足够抗弯刚度的前提下降低整体自重，顶部设置回转支撑结构，连接两个可独立调整位置的悬臂梁：其中较长的悬臂作为管材定位基准面，梁体上加工有等间距的定位孔位，可根据待加工管材的长度、折弯点位置快速调整挡块的固定位置；较短的悬臂集成了折弯压头与定位销结构，压头工作面做了圆弧过渡处理，可根据待加工管材的外径更换对应规格的压块，避免弯管过程中管材表面出现压痕或者管壁瘪陷。设计过程中重点考量了比例调节的实现逻辑，两个悬臂的转动角度、伸出长度都设置了刻度标识，作业人员可根据待加工管件的折弯段长度比例，直接对应刻度调整两个悬臂的相对夹角与定位块位置，不需要每次加工前做反复试折校准，对于多批次小批量的管件加工，能大幅降低调试耗时。

　　悬臂的滑动部位采用了耐磨铜套作为导向件，长期往复调整也不会出现明显的间隙晃动，保证折弯位置的重复定位精度控制在0.2mm以内，满足常规民用五金、低压流体管路的加工精度要求。从安装边界来看，整套装置的最大回转半径不超过600mm，安装后总高度约850mm，不需要占用过大的车间作业空间，甚至可以直接布置在流水线的旁侧工位，完成管材定长切割后的在线折弯作业，不需要额外的物料中转。在实际使用过程中，这套工装不需要配套复杂的液压或者电气驱动单元，仅依靠手动操作即可完成弯管作业，对于没有压缩气源或者电力配套的临时作业场景也能适配，同时因为结构件数量少，日常维护仅需要定期给回转部位、滑动导向面加注润滑脂即可，易损件仅为折弯压块与定位销，

　　更换成本极低。针对薄壁管材的加工需求，设计时在压头位置预留了芯棒安装接口，加工壁厚小于1mm的薄壁金属管时，可以插入对应规格的芯棒支撑管壁，避免弯管位置出现褶皱或者截面变形，拓展了工装的适用管材范围。两个悬臂的锁紧结构采用快拆式手柄设计，调整到位后扳动手柄即可完成锁紧，不需要额外使用扳手等工具紧固，进一步提升了换型调节的效率。在结构强度校核阶段，针对常见的直径25mm以下、壁厚2mm以内的钢管、铝管折弯载荷做了有限元验证，立柱与悬臂的最大变形量不超过0.05mm，完全满足常规弯管作业的刚度要求，不会因为长期受力出现结构变形导致的加工精度下降。
