铰接式连接调节臂机械结构设计

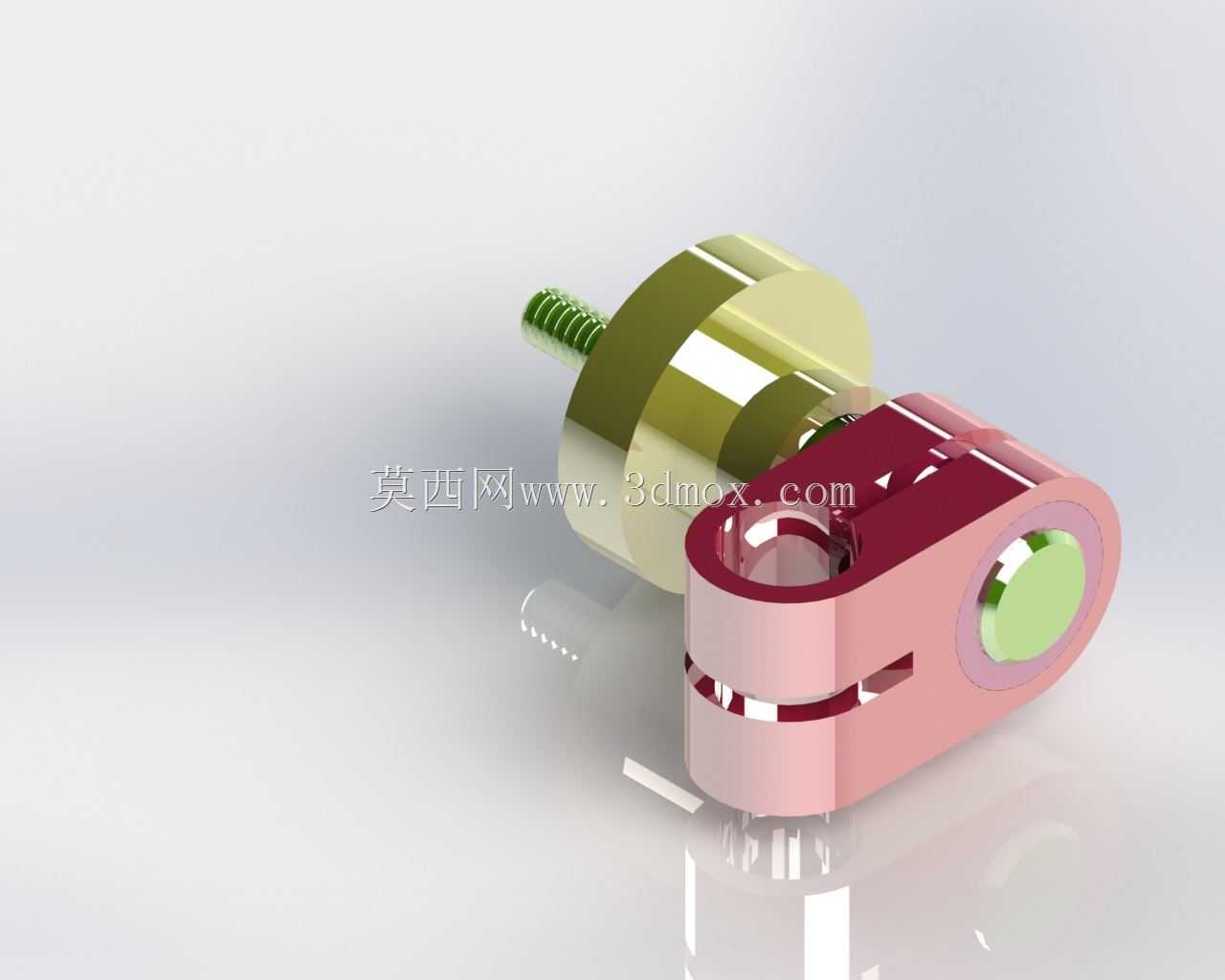

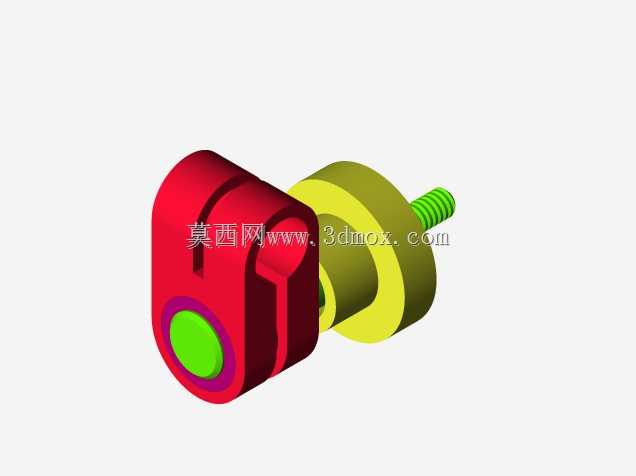

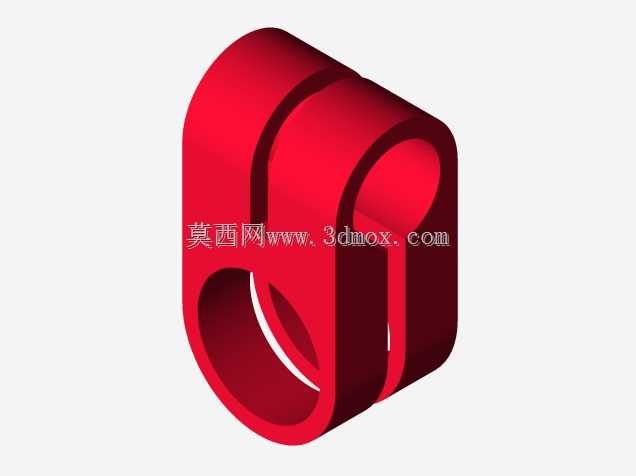

　　在各类需要实现部件间距微调、角度补偿的机械装配场景中，调节臂是承担连接与位置校准功能的核心基础零件，常见于自动化生产线的工装夹具定位、输送线的张紧机构调整、小型专用设备的执行端姿态校准等工况，这类零件不需要承担大载荷的冲击受力，但对装配后的调节顺畅度、锁止后的位置保持能力有明确要求。从结构设计逻辑来看，这款调节臂采用分体铰接式布局，主体的叉形臂身采用带圆角的块状结构，避免直角应力集中，臂身一侧开设同轴的铰接销孔，孔位内嵌衬套结构，减少铰接转动时的臂身本体磨损，延长零件的整体使用寿命，另一侧设置带内螺纹的调节螺杆连接端，螺杆与铰接端的轴线呈垂直布局，转动螺杆时即可带动铰接端产生线性位移，实现两个连接部件之间的间距微调，

　　调节到位后通过臂身侧面的锁止狭缝配合紧固件，即可将铰接端的位置完全固定，避免设备运行过程中出现位置偏移。从安装边界来看，这款调节臂的铰接端销孔直径适配常规的M6-M8规格连接销，臂身整体厚度控制在15mm区间，调节螺杆的行程范围在12mm以内，整体安装占用空间紧凑，不需要在设备上预留过大的装配空位，适合在空间局促的工装内部、小型设备的执行机构旁布置。在实际应用中，这类调节臂可以替代传统的固定长度连接块，解决装配过程中因零件加工公差累积导致的装配错位问题，不需要额外修配零件即可通过微调实现装配精度达标，在小批量设备试制、工装夹具迭代的场景中，能够大幅减少装配修配的工作量，缩短设备组装调试的周期。设计过程中，

　　臂身的铰接孔与螺杆安装孔的位置度公差控制在0.02mm以内，避免调节过程中出现卡滞、偏磨的问题，叉形臂的开口宽度与配套的连接耳片厚度保持0.1mm的间隙配合，既保证铰接转动的灵活性，也不会出现过大的旷量影响调节精度。螺杆端的金属限位头采用台阶式结构，与臂身的接触端面做平面度处理，锁止时能够提供足够的压紧力，不会因为设备运行的振动出现松脱。零件的外露棱边全部做R0.5的倒角处理，既避免装配过程中划伤操作人员，也能减少应力集中导致的零件开裂风险，整体结构没有复杂的异形曲面，常规的铣削加工即可完成全部工序，加工成本可控，适合作为通用标准调节组件在各类非标设备中推广使用。在输送线张紧场景中使用时，调节臂的铰接端连接张紧轮支架，

　　螺杆端连接设备机架，转动螺杆即可调整张紧轮与输送带的贴合压力，保证输送带运行过程中不会出现打滑、跑偏的问题，锁止后能够长期保持张紧力稳定，不需要频繁停机调整。在工装夹具的定位场景中，调节臂可以连接定位挡块与夹具基座，根据不同规格工件的定位需求，微调挡块的前后位置，实现一套夹具适配多种尺寸工件的定位需求，提升工装的通用性能。
