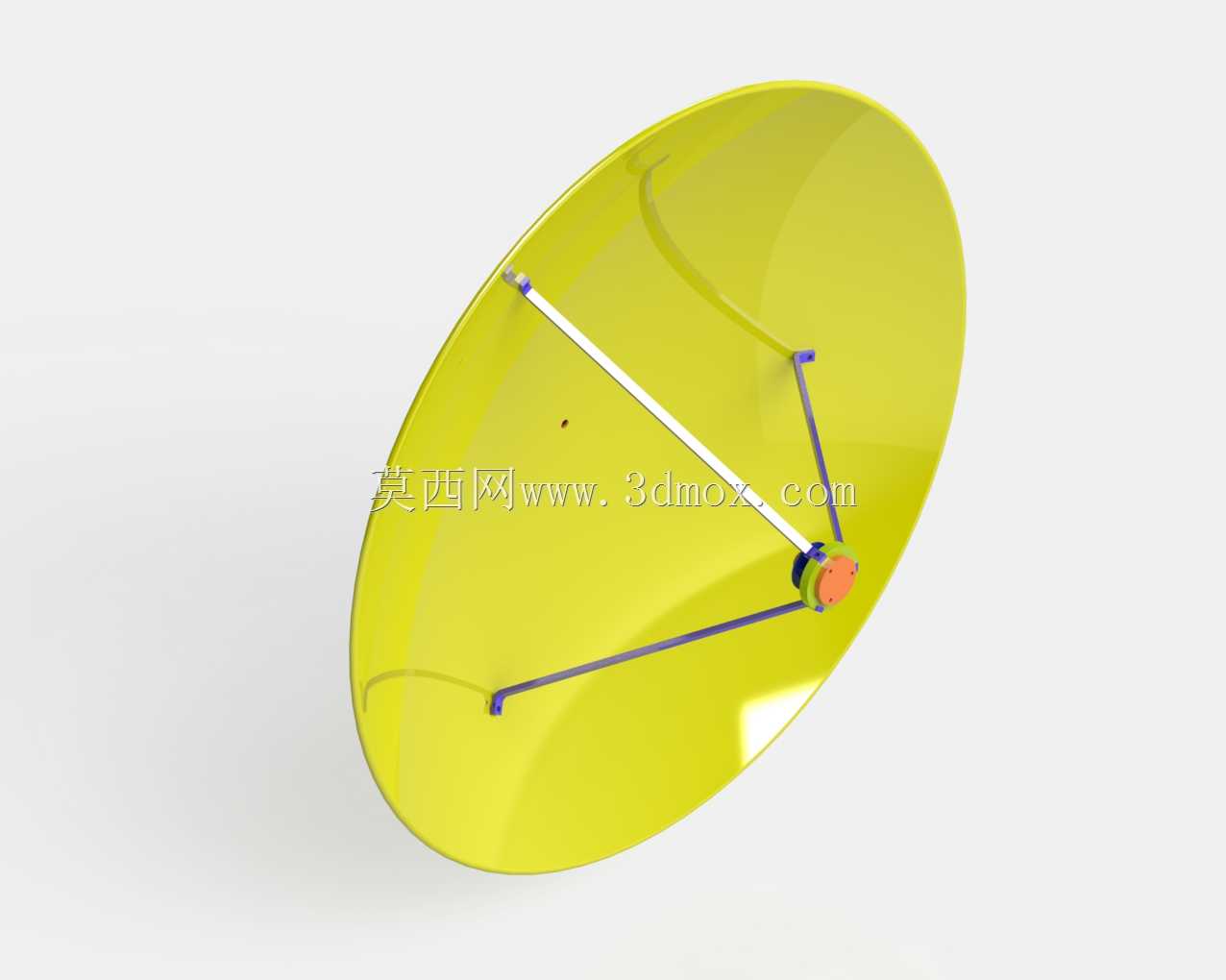

抛物面信号接收反射装置结构设计

　　在地面无线信号接收、卫星通讯信号采集、偏远区域广播电视信号覆盖等场景中，抛物面反射式接收装置是核心的信号汇聚硬件，其结构设计的合理性直接决定信号接收的增益效果与长期户外使用的稳定性。这款抛物面信号接收装置采用旋转抛物面作为核心反射基体，利用抛物面的几何光学特性，将沿轴向入射的平行电磁波信号精准汇聚到焦点位置的馈源处，相比平面接收结构，能大幅提升弱信号环境下的接收灵敏度，在山区、牧区等信号覆盖薄弱区域的通讯站点搭建中应用广泛。

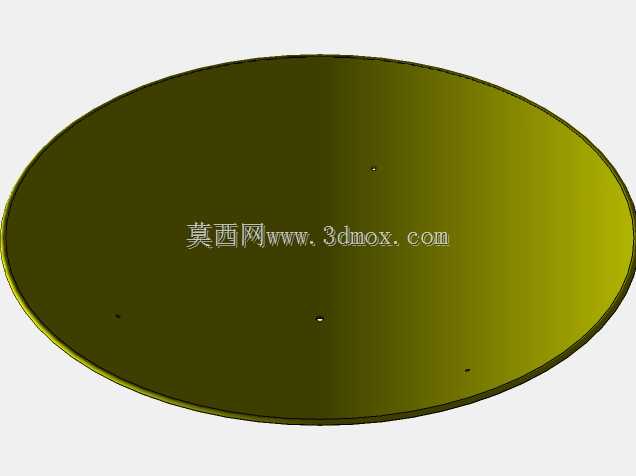

　　反射面采用整体冲压成型的薄壳结构，曲面轮廓严格遵循抛物线旋转轨迹加工，表面做光滑导电层处理，减少信号反射过程中的能量损耗，曲面的曲率精度控制在毫米级，避免因曲面形变导致信号汇聚点偏移，造成馈源接收效率下降。反射面背部设置多道辐射状加强筋，在不显著增加整体重量的前提下提升薄壳结构的抗风载能力，可适应户外常年风力作用下的结构稳定性要求，避免大风天气下反射面出现凹陷、形变等问题。

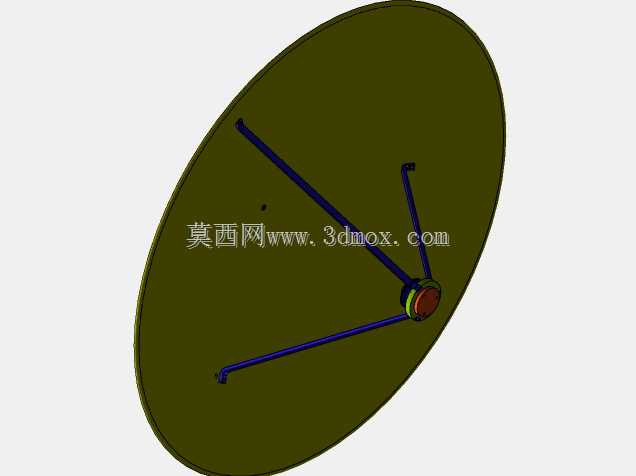

　　支撑馈源的支架采用三角斜拉式结构，三根支杆从反射面边缘的安装座延伸至焦点位置的馈源固定座，支杆采用轻质高强度金属型材制作，截面做流线型处理，减少对入射信号的遮挡损耗，同时保证足够的结构刚度，避免户外风力作用下馈源出现位置偏移。支杆与反射面的连接点采用可调式紧固结构，安装时可微调支杆伸出长度，精准校准馈源位置，确保其处于抛物面的理论焦点处，最大化信号汇聚效率。馈源固定座采用快装式结构设计，可适配不同频段的馈源组件，满足不同信号接收场景的硬件更换需求，无需对整体支架结构做改造。

　　安装边界方面，反射面背部中心设置通用安装法兰接口，可适配标准口径的俯仰调节支座与立柱安装结构，俯仰调节范围覆盖0到90度，方位角可实现360度旋转调节，安装调试时可根据目标信号源的方位、仰角参数灵活调整装置朝向，适配不同轨道位置的信号源接收需求。整体结构的重心落在中心安装法兰的轴线上，降低调节机构的负载，提升角度调节后的锁止稳定性，避免长期使用中出现角度偏移。

　　从结构设计逻辑来看，这款装置在保证信号接收性能的前提下，尽可能简化了零部件数量，所有连接部位均采用标准紧固件，便于现场快速组装与后期维护更换易损部件。反射面的边缘做卷边处理，既提升了薄壳结构的边缘刚度，也能避免安装维护过程中锋利边缘划伤操作人员。考虑到户外长期使用的耐候性需求，所有金属结构件表面均做防腐喷塑处理，紧固件采用不锈钢材质，可适应雨淋、日晒、盐雾等不同户外环境的腐蚀考验，降低长期使用的维护频次。

　　在实际工程应用中，这类抛物面接收装置不仅可用于民用广播电视信号接收，也可在野外应急通讯站点、气象数据信号接收、区域无线信号中继等场景中使用，其结构的通用性设计可适配不同频段的信号接收组件，无需重新设计反射面与支撑结构，大幅降低不同场景下的硬件适配成本。设计过程中通过有限元仿真对反射面的风载形变、支架的振动特性做了反复校核，确保在12级瞬时风力下结构不会出现永久性形变，支杆的固有频率避开常见的户外风振频率区间，避免长期风振导致的连接部位松动问题。
