槽轮式间歇传动凸轮机构结构设计

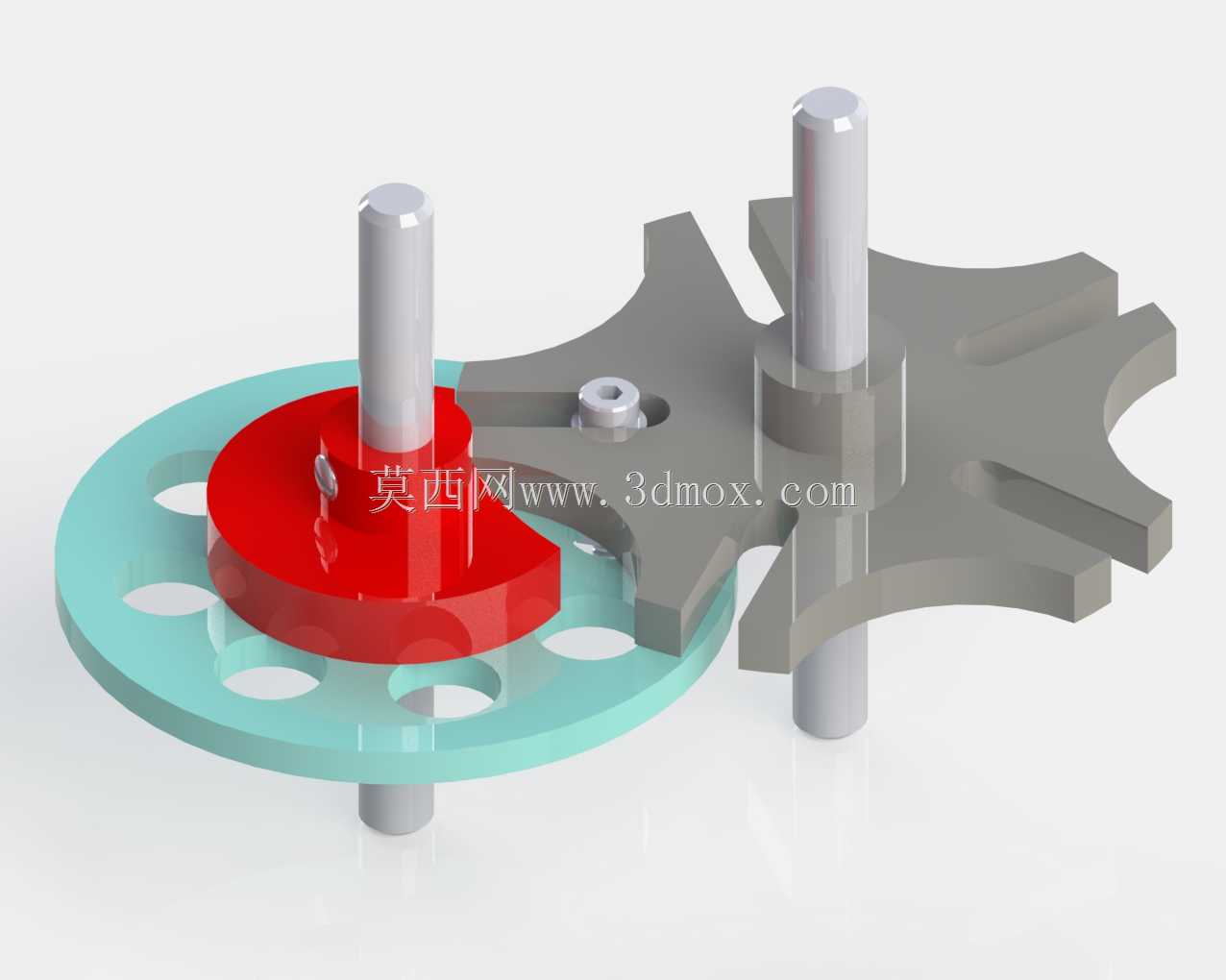

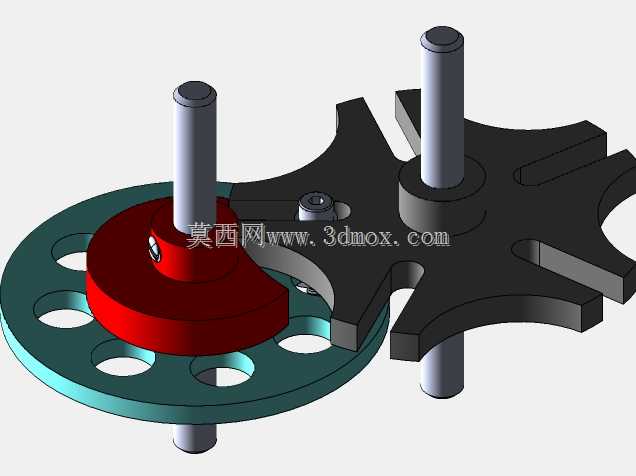

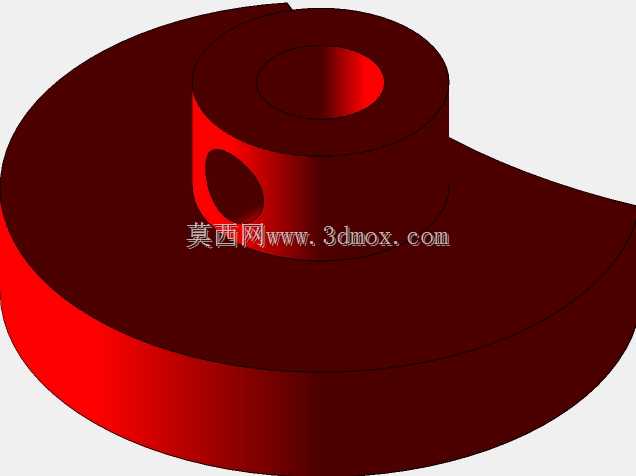

　　这套间歇传动凸轮机构，核心解决的是自动化产线中工位转位、定角度送料这类需要周期性停顿-步进动作的传动需求，在包装机械的分度送料、轻工设备的多工位转台、印刷设备的走纸间歇驱动场景里都有成熟应用。从结构组成来看，整套机构包含主动凸轮转盘、从动槽轮、两根定位支撑轴三个核心部分，主动端的红色凸轮盘与下方带镂空的 turquoise 色转盘固连为一体，随左侧支撑轴做连续匀速回转，凸轮盘的凸缘轮廓在回转过程中，会嵌入右侧灰色槽轮的径向开口槽内，推动槽轮做定角度回转，当凸轮轮廓的圆弧锁止段与槽轮的凹弧面贴合时，槽轮会被完全锁止保持静止，以此实现连续回转输入到间歇步进输出的运动转换。设计过程中首先要确定的是槽轮的槽数，这套模型采用的是四槽结构，

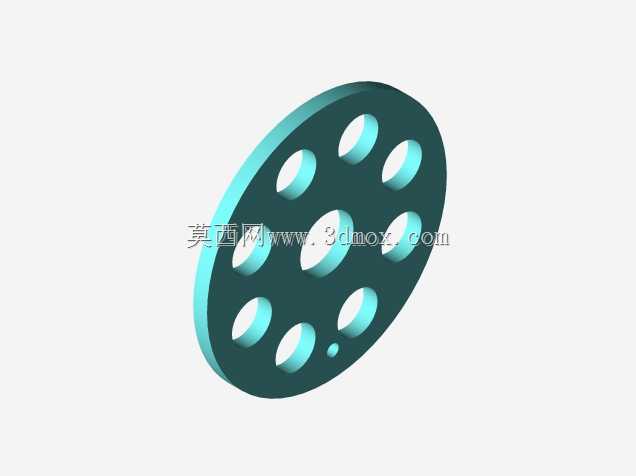

　　对应主动轴每回转一周，从动槽轮完成90度的步进转位，动停比可以通过调整凸轮凸缘的圆心角来匹配实际工位的动作时长需求，锁止弧的配合间隙需要控制在0.02-0.05mm区间，间隙过大会导致停位时出现窜动，影响工位定位精度，间隙过小则会在锁止和解锁阶段出现卡滞，加剧接触面磨损。安装边界方面，两根支撑轴的中心距是整套机构的核心安装尺寸，加工时需要保证两轴的平行度公差不低于0.02mm/100mm，轴端的固定方式可以根据安装空间选择轴肩加锁紧挡圈或者键连接加端盖压紧的形式，槽轮的径向槽深度需要匹配凸轮凸缘的回转半径，保证凸轮在进入和退出槽体时没有刚性冲击，凸轮盘下方的镂空转盘一方面是为了降低主动端的转动惯量，

　　减少电机启动和匀速回转时的负载波动，另一方面镂空的圆孔也可以作为动平衡的去重调整位，在高速回转场景下可以对主动组件做动平衡校正，将振动量控制在允许范围内。实际选型应用时，需要根据输出端的负载扭矩来调整各部件的材质，轻载高速场景下可以选用POM或者尼龙材质加工槽轮和凸轮，降低运行噪音同时具备自润滑特性，中载工况下则选用45号钢调质处理，接触面做高频淬火提升耐磨性，重载场景则需要选用合金结构钢并做渗碳淬火处理，保证接触强度满足长期运行要求。这套机构相比棘轮式间歇传动，运行过程冲击更小，停位精度更高，相比圆柱凸轮分度机构，结构更简单加工成本更低，非常适合中低速、中等定位精度要求的间歇传动场景，建模过程中所有配合面都做了公差预留，凸轮轮廓曲线采用等速运动规律修正，避免了刚性冲击点的出现，槽轮的槽口位置做了微小的倒角导入段，让凸轮销进入槽体时的接触更平缓，支撑轴的轴径尺寸按照弯扭组合强度做了校核，保证在额定负载下不会出现挠曲变形影响传动精度。
