带手动操纵杆的法兰式流量调节装置

　　在中小口径流体输送管路的现场手动调控场景里，这类带杠杆操纵结构的法兰式流量调节装置应用覆盖范围很广，从化工车间的工艺支管流量配比、暖通系统的冷热水流量分配，到小型水处理设备的管路通断与节流调节，都能见到这类结构的实际应用。不同于电动、气动调节类阀件需要配套动力源与控制回路，这款手动调节结构完全依靠现场操作人员扳动侧置操纵杆完成开度调整，不需要额外布设控制线路与气源管路，在无供电配套的野外作业站点、小规模生产装置的临时管路改造、需要人工实时介入调整流量的试验台架管路中，这类结构的适配性优势非常明显。

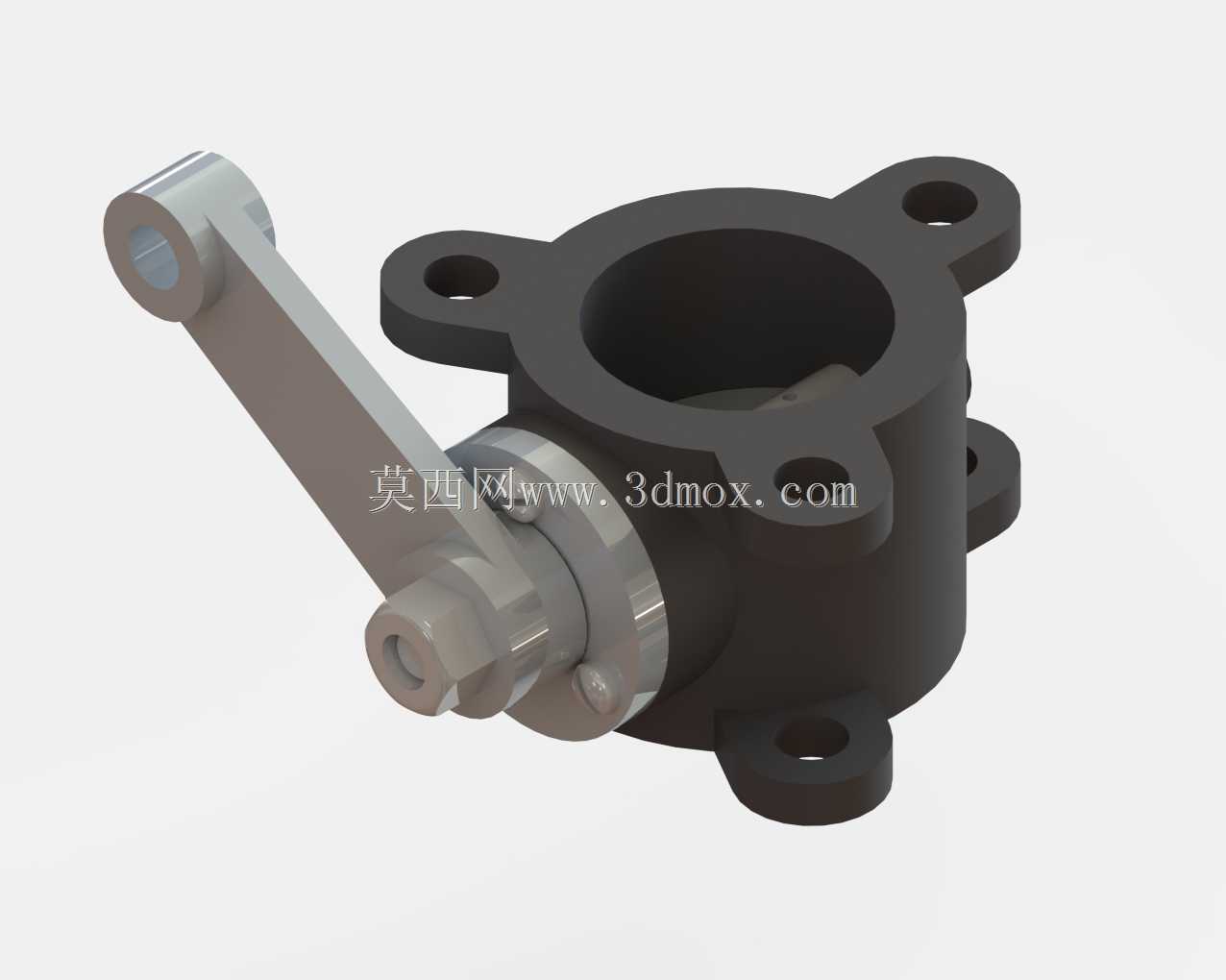

　　从实际功能实现逻辑来看，这款阀件的核心作用是通过改变内部流道的通流截面积，精准调控管路内流体的通过流量，同时可兼顾管路的截断通断功能。阀体采用三耳法兰式安装结构，三个带安装通孔的连接耳沿阀体外圆周向均匀分布，安装时不需要像传统对夹式阀门那样配套长螺栓跨接两侧管路法兰，只需要通过三个对应规格的紧固件就能完成阀件与管路法兰的对接固定，安装作业的操作空间要求更低，在管路排布紧凑、周边安装间隙有限的设备内部管路布局中，这种三耳法兰结构的安装效率比常规四方法兰、双法兰结构高出不少，同时三个固定点的受力分布更均匀，能有效避免安装时因螺栓锁紧力不均导致的阀体密封面错位、内漏风险。

　　从结构设计的工程逻辑来看，这款阀件的操纵杆采用偏心杠杆结构，操纵端的力臂长度经过匹配设计，操作人员扳动操纵杆时不需要施加过大的操作力就能带动内部截流件完成全行程转动，从全闭到全开的操纵杆转动角度控制在90度范围内，现场操作时可以通过操纵杆的指向位置直观判断阀件的当前开度，不需要额外加装开度指示装置就能完成粗略的流量调节。阀体与操纵杆连接的位置设置了独立的密封压盖结构，密封填料可以通过压盖的锁紧力动态调整密封比压，当阀件经过长期使用出现阀杆位置外漏时，不需要将整个阀件从管路上拆解下来，只需要适当拧紧压盖的紧固件就能补偿密封填料的磨损量，大幅降低现场运维的作业难度与停机时间。阀体的主流道采用直通式结构设计，流道内壁没有突兀的结构凸起与直角转折，流体通过阀件时的局部阻力损失更小，在输送含有微小固体颗粒的流体介质时，不容易出现颗粒沉积卡滞截流件的问题，适用的流体介质范围覆盖清水、低粘度油品、弱腐蚀性化工流体等多种常见工业介质。

　　在安装边界的尺寸匹配上，这款阀件的三个安装耳的孔位中心距与对应通径的管路法兰安装孔位完全适配，安装后阀件整体突出管路外壁的尺寸集中在操纵杆一侧，其余方向的外轮廓尺寸与同通径的常规蝶阀基本一致，在做管路三维布局设计时，只需要预留出操纵杆全行程转动所需的空间即可，不需要额外扩大阀件周边的安装避让间隙。操纵杆的末端做了圆滑过渡与通孔设计，现场需要临时锁定开度时，可以通过在末端通孔内插入插销的方式将操纵杆固定在指定角度位置，避免管路振动、流体冲击导致操纵杆自行移位出现流量偏移。阀体的主体结构采用等壁厚设计，在保证额定工作压力下结构强度足够的前提下，尽可能控制了阀体整体重量，同通径规格下的整体重量比传统铸造闸阀轻40%左右，能有效降低管路系统的整体承重负荷，在对管路自重有严格限制的移动式设备、高空布设管路场景中，这种轻量化设计的优势十分突出。

　　在细节结构的处理上，截流件与阀体内腔的配合面做了精加工处理，全关位置的密封比压经过合理匹配，既可以保证截断状态下的密封性能，又不会因为密封面压合力过大导致操作力矩陡增，长期频繁操作也不会出现密封面过度磨损的问题。操纵杆与内部截流件的连接采用防松结构设计，避免反复正反向操作时连接位置出现松旷间隙，导致开度控制精度下降。
