杜卡迪996R摩托车车架结构设计

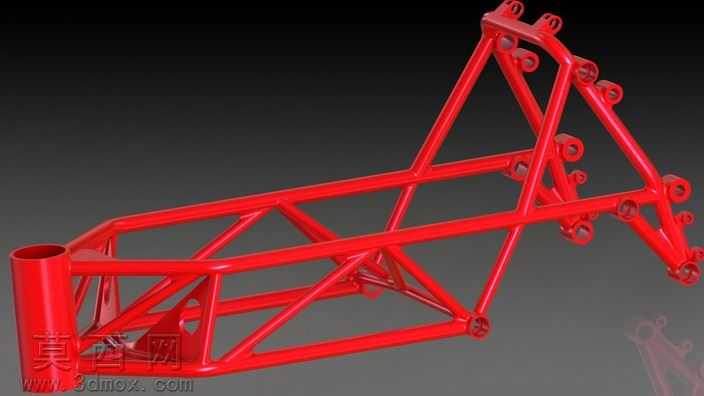

本作品为杜卡迪996R摩托车的车架三维建模设计，整体采用经典的钢管桁架式空间结构，在三维建模过程中严格遵循机车车架的力学性能要求与装配逻辑，还原了该款经典运动摩托的车架核心结构。建模阶段以空间管架的受力路径为核心设计思路，先通过三维草绘搭建车架的主受力基准线，精准定位车头转向管安装位、发动机悬挂点位、后摇臂连接支座、座椅支撑段以及尾部附件安装位的空间坐标，确保各安装位的相对位置符合原车的几何参数，为后续的管件建模提供准确的路径参考。管件建模采用扫掠特征完成主体钢管的生成，根据不同受力区域的载荷差异，区分了不同管径与壁厚的管件参数：车头转向管区域采用大直径厚壁钢管，强化转向受力的承载能力；主纵梁与斜向支撑梁采用中等直径钢管，平衡抗弯强度与整体重量；交叉辅助支撑采用小直径钢管，在不额外增加过多重量的前提下，提升整体桁架结构的抗扭刚性，避免车架在激烈驾驶工况下出现形变。所有管件的连接节点均做了贴合焊接工艺的圆角过渡处理，还原真实车架的焊接连接形态，同时避免应力集中的结构缺陷。车架上的各类安装支座采用实体建模完成，包括发动机悬挂吊耳、后减震连接座、脚踏安装位、油箱固定点、整流罩安装卡扣位等，每个安装位都预留了标准的螺栓孔位，孔位的同轴度、端面垂直度都做了参数化约束，确保后续虚拟装配时能够与对应部件精准匹配。材质与渲染阶段，主体车架赋予高光泽红色金属漆材质，模拟高性能摩托常用的粉末喷涂车架质感，调整材质的金属度与粗糙度参数，还原漆面在光照下的通透光泽与金属基底的细微反光；安装支座部分赋予哑光金属材质，区分焊接组件与主体管件的视觉差异；渲染时采用柔和的工作室三点布光，突出车架的空间桁架结构层次，清晰展现每一处支撑梁的走向与连接关系，将管件交错形成的三角稳定结构直观呈现。整个建模过程兼顾了结构还原度与工程实用性，既还原了杜卡迪996R车架轻量化高刚性的设计特点，也保证了模型可用于后续的整车装配模拟、结构力学有限元分析等场景，完整呈现了高性能摩托车车架的设计逻辑与结构特点。
