汽车后轮带悬架制动系统三维结构

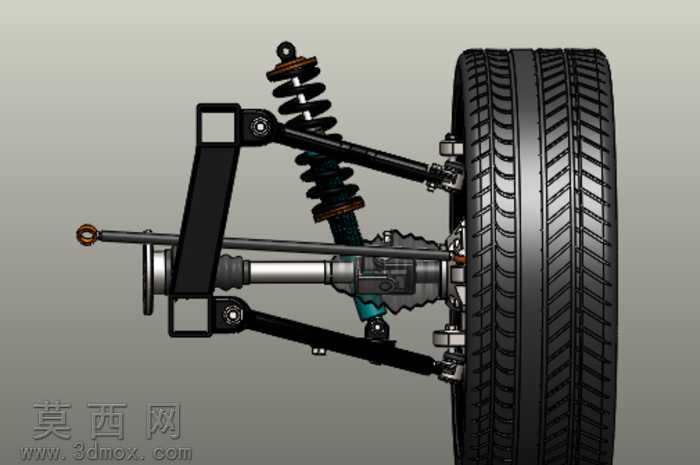

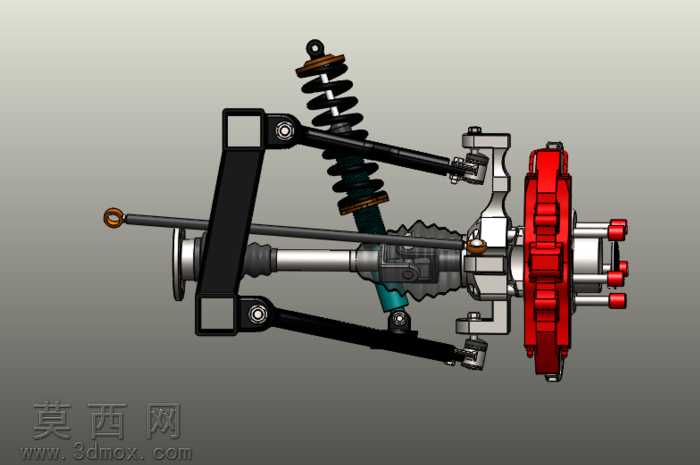

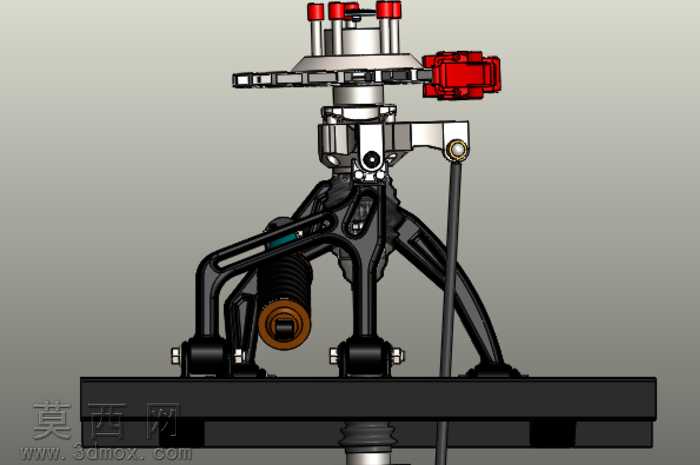

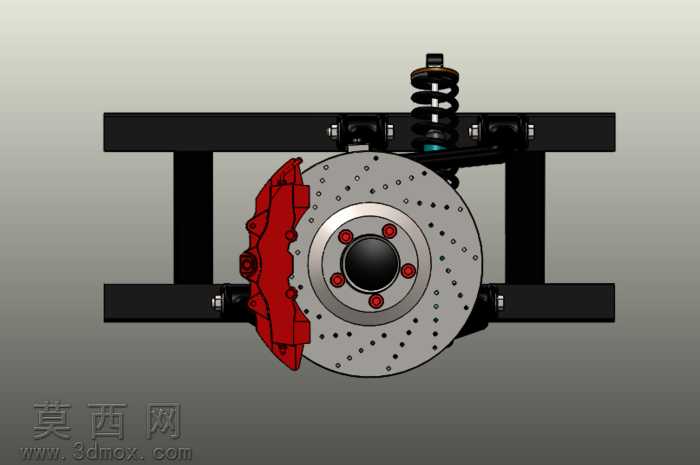

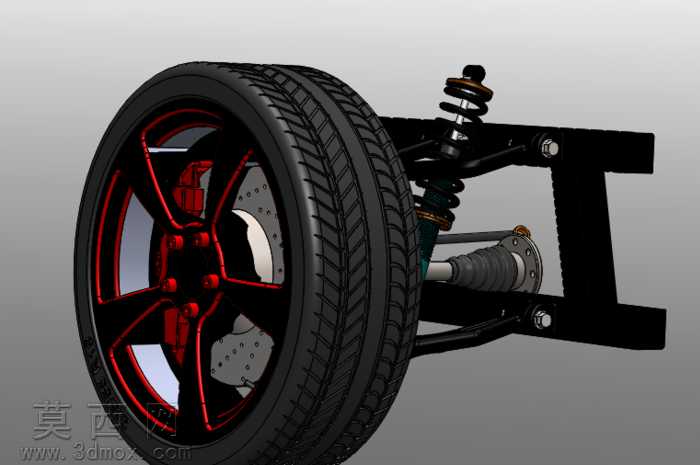

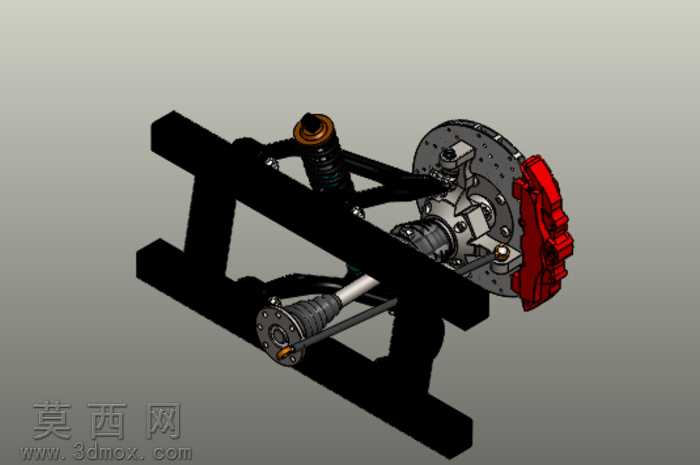

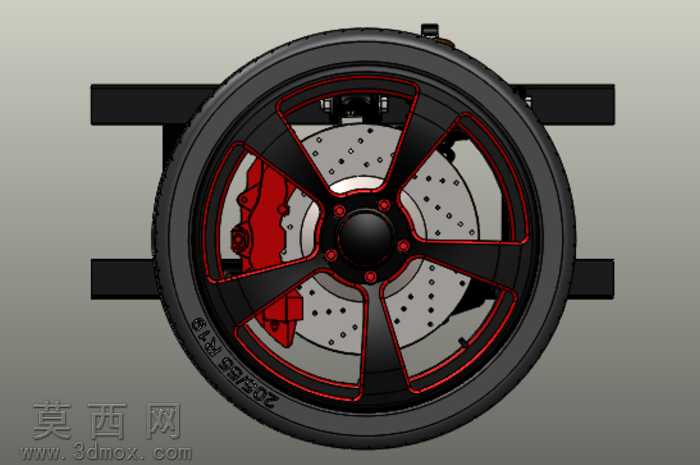

本模型完整还原了乘用汽车后轮总成的全结构细节，建模过程严格遵循实车底盘的装配逻辑与尺寸规范，对每一处零部件的连接关系、运动配合都做了精准还原。建模阶段先从核心承载部件入手，搭建后副车架的主体框架，明确悬架上下摆臂的安装点位，保证硬点坐标符合乘用车底盘的通用设计标准，为后续部件装配提供精准的定位基准。轮毂部分采用多辐条运动化造型，建模时通过曲面扫掠、阵列命令完成辐条的对称结构，还原了红黑撞色的外观质感，轮胎部分精细刻画了胎面的纵向排水槽、横向花纹块与胎侧的标识细节，通过纹理映射还原橡胶材质的哑光粗糙质感，区分开轮毂金属漆面的高光反射效果。制动系统部分完整构建了通风刹车盘、对置活塞刹车卡钳与刹车片结构，刹车盘表面的散热通风槽、打孔细节都做了细化处理，卡钳的活塞腔、安装支架结构完整，可直观展示制动时的卡钳夹紧动作逻辑。悬架部分还原了螺旋弹簧与筒式减震器的同轴装配结构，对减震器的防尘套、缓冲块、顶部安装支座都做了结构表达，同时还原了半轴的等速万向节、防尘罩结构，清晰展示动力从差速器传递到车轮的传动路径，下摆臂与副车架、转向节的连接衬套也做了结构还原，体现悬架系统的缓冲隔振设计思路。渲染阶段采用工作室渐变背景，通过三点布光突出金属部件的质感差异，对黑色金属结构件、红色卡钳与轮毂辐条、橡胶轮胎、橡胶防尘套分别赋予对应材质，调整粗糙度与反射参数让不同部件的视觉区分度清晰，整体装配关系无干涉，可直观展示后轮总成的承载、减震、制动、传动全功能结构，可用于汽车底盘结构教学、改装方案展示等场景。
